Desbloqueie outras tensões dos carregadores de celular!(Carregadores rápido) Utilizando o protocolo Quick Charge (Q.C.)

Arquivos do Projeto

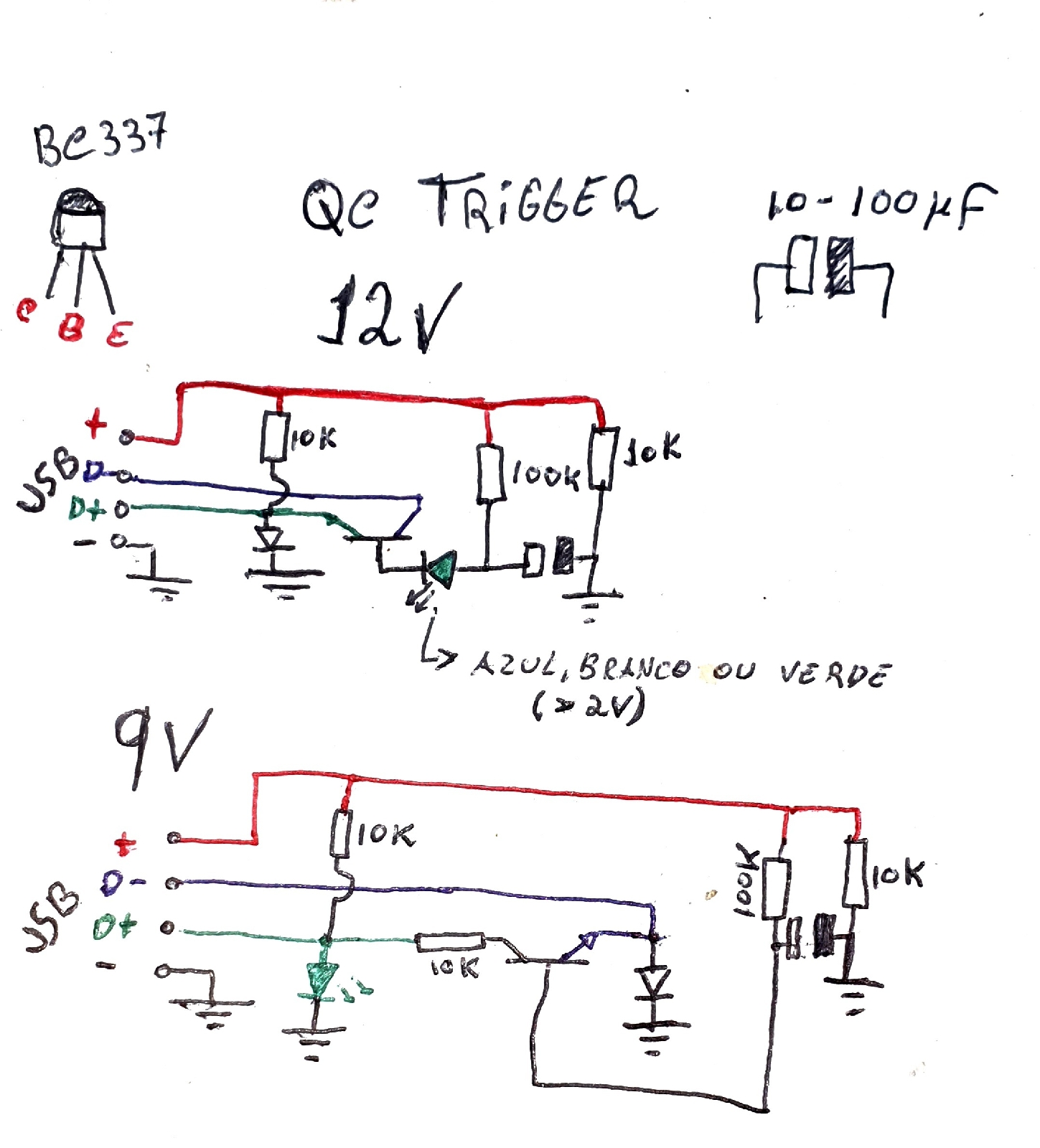

Materiais Necessários

• 1. Placa de circuito impresso (PCB)
• 2. Um transistor npn comum (ex.: BC547, 2N2222...)
• 3. Capacitor (10-100uF)
• 4. Resistor 10k (X2)
• 5. Resistor 100k (1X)
• 6. LED (preferencialmente Azul, Branco ou Verde) OU 4x diodos em série
• 7. Porta USB C fêmea (com terminais de dados)

Ferramentas Necessárias

• Ferro de solda
• Tesoura
• Multímetro
• Alicate
• Pinça

Etapas

Explicações e Instruções mais completas

• Video disponível no TikTok.
  Blog com explicações mais detalhadas: https://eletronicaegambiarras.blogspot.com/2025/07/quick-charger-usb-trigger-9v-e-12v.html?m=1

Conclusão

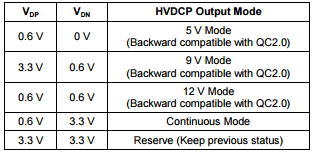

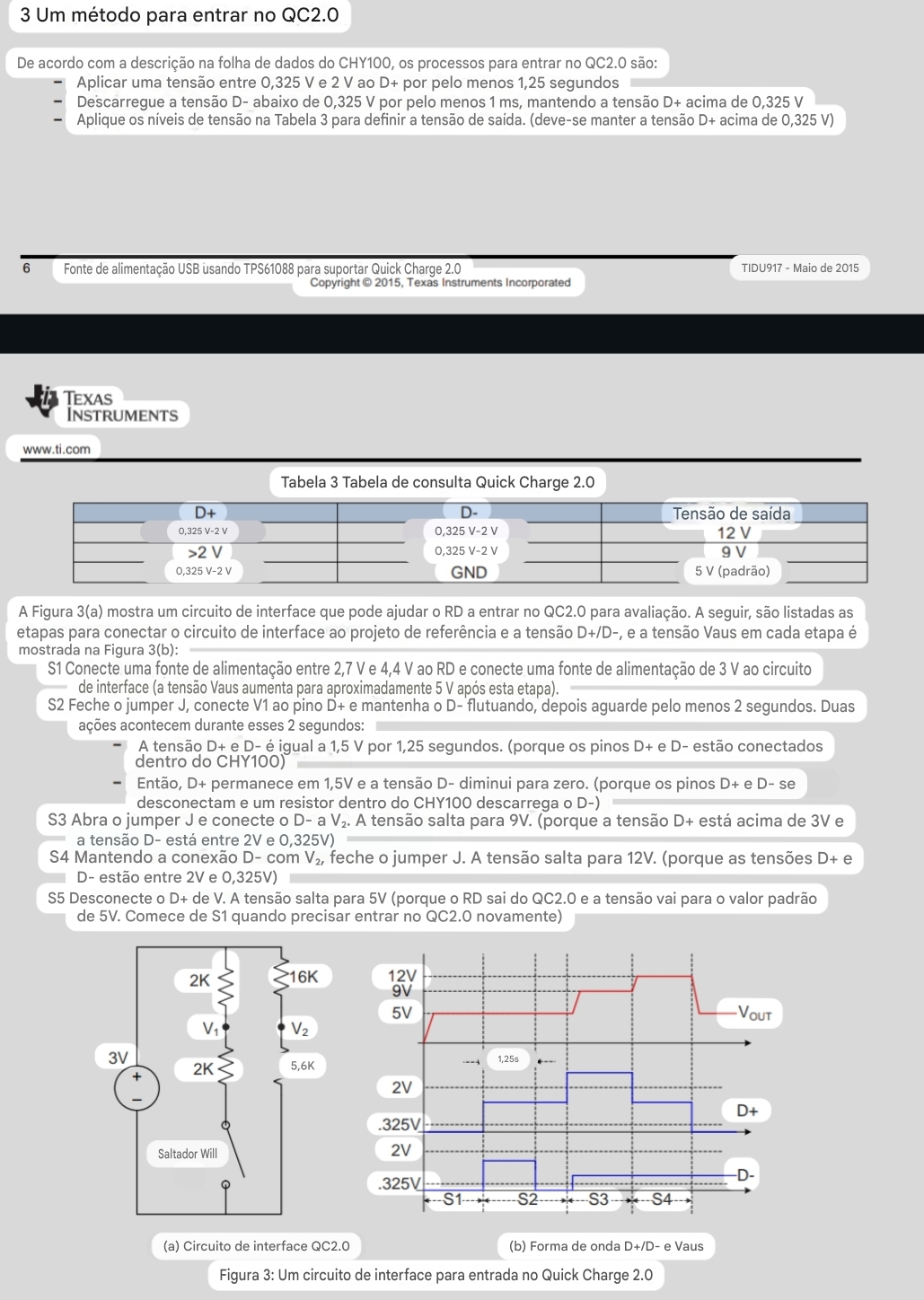

Em resumo, a maioria dos carregadores rápido têm suporte a carregamento com protocolo Quick Charge, podendo pedir facilmente tensões de 9 ou 12V até mesmo manualmente, contanto que se injete tensões corretas no pinos de dados nos momentos certos. O circuito autonomia isso, de forma "grotesca", mas funcional.
