Como acender um Led em uma placa de ensaio (protoboard) com Arduino.

Materiais Necessários

• 1 Arduino com cabo USB (nesse caso foi usado um Uno R3, mas pode ser qualquer outro);
• 1 Placa de ensaio (protoboard)
• 1 Resistor de 220 ohms;
• 1 Led;
• 2 Cabos de conexão para protoboard macho/macho;

Ferramentas Necessárias

• Nenhuma.

Etapas

Montagem

• Pegue o arduino e a placa de ensaio (protoboard);

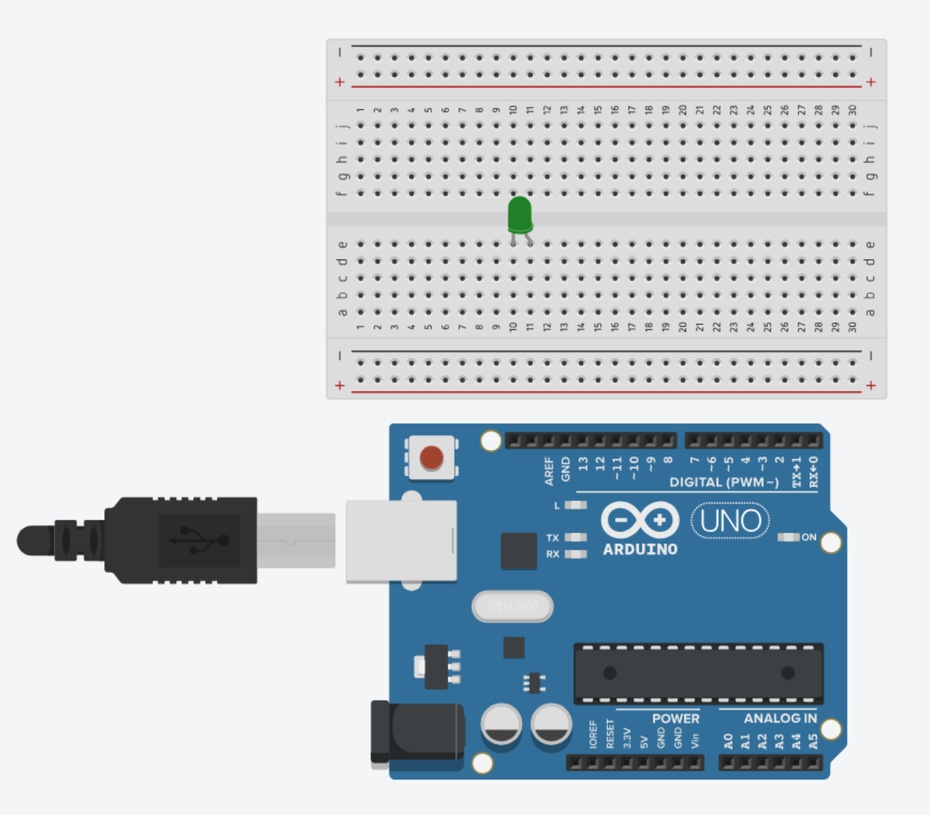

• Coloque o led na placa de ensaio (protoboard);




• Coloque o resistor conectado ao pino menor do led que é o cátodo (negativo)

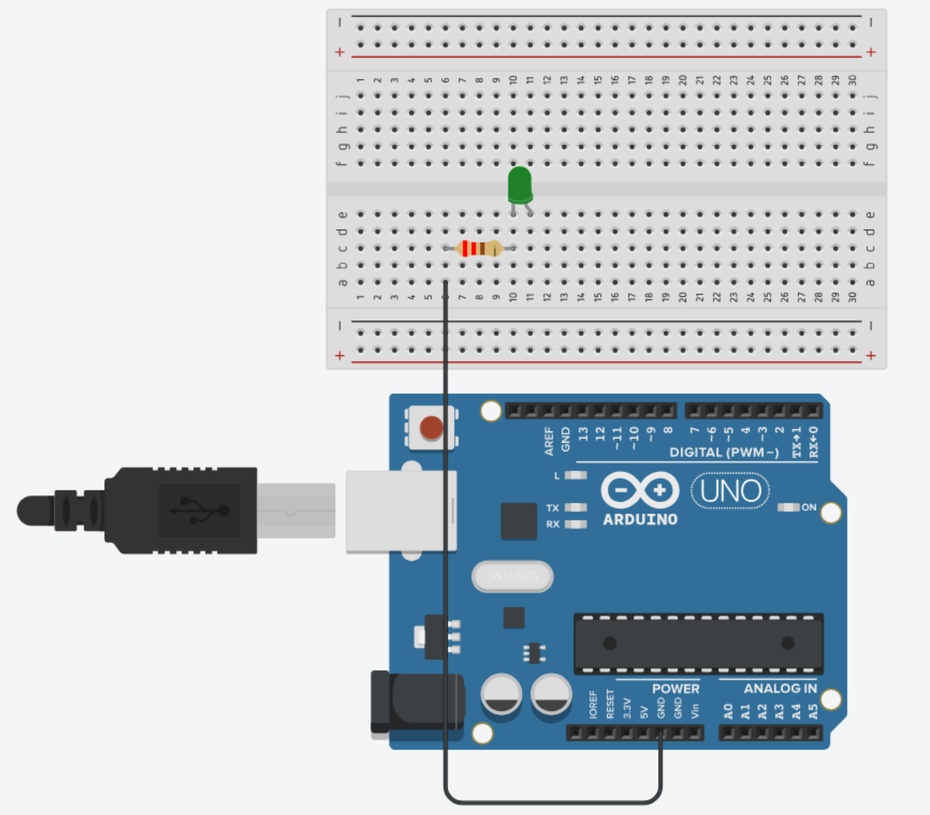

• Ligue a outra perna do resistor ao GND no arduino com o cabo de conexão para protoboard macho/macho;

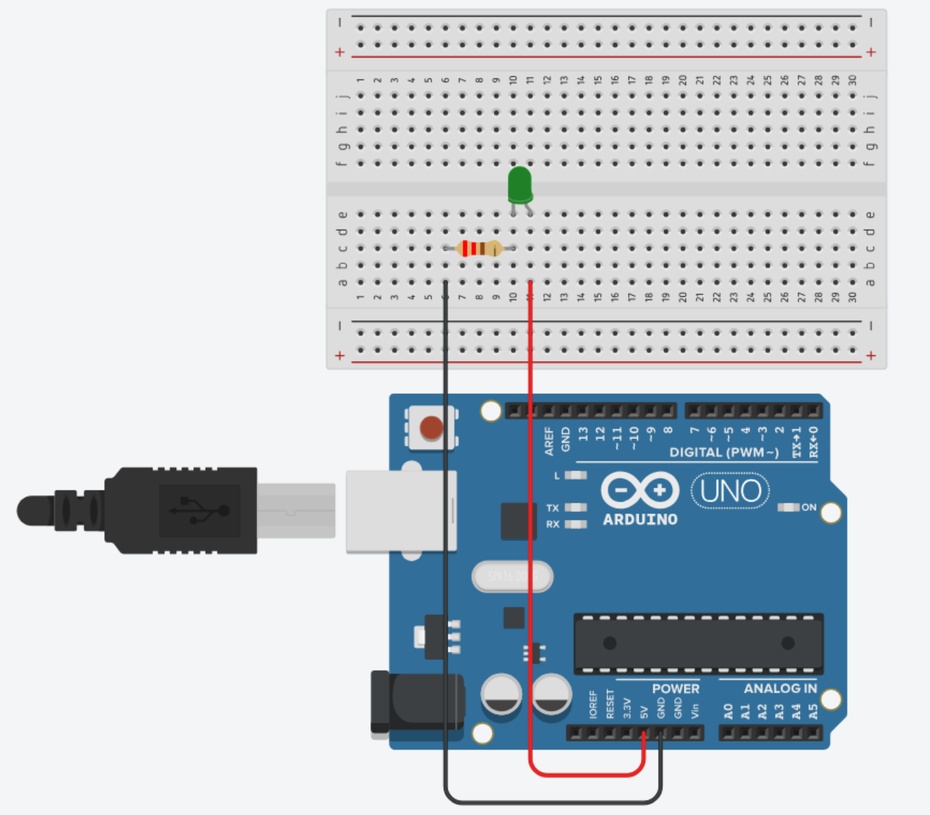

• Conecte o 5v do arduino ao anodo (positivo) do led, perna maior e geralmente torta, com o outro cabo de conexão para protoboard macho/macho;

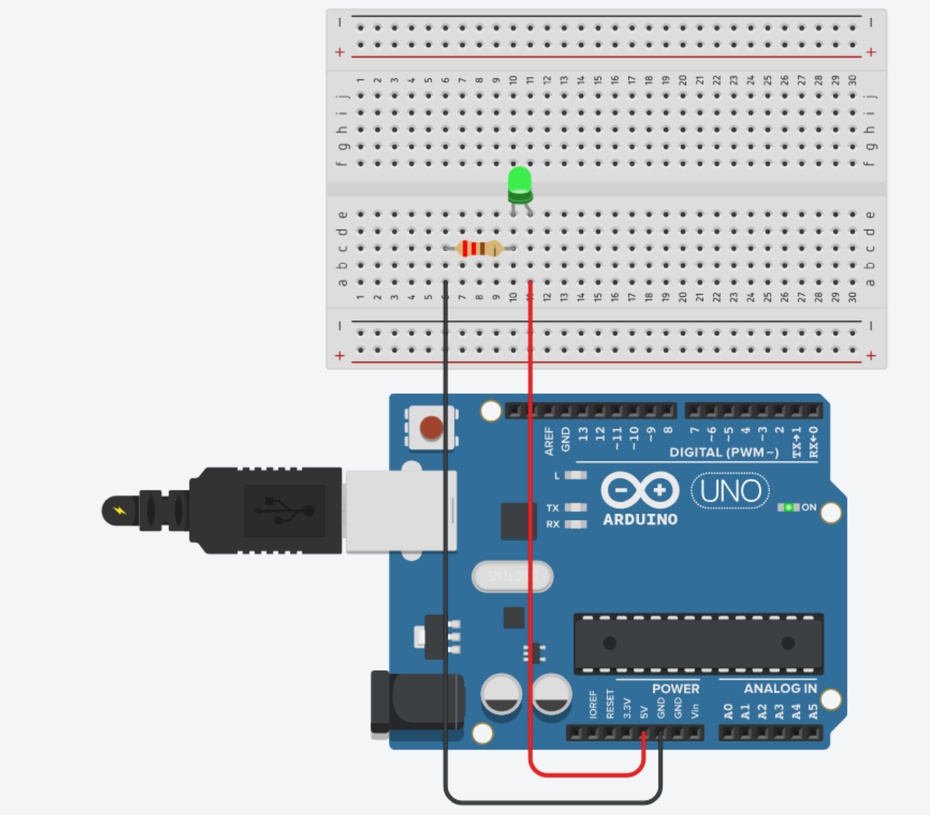

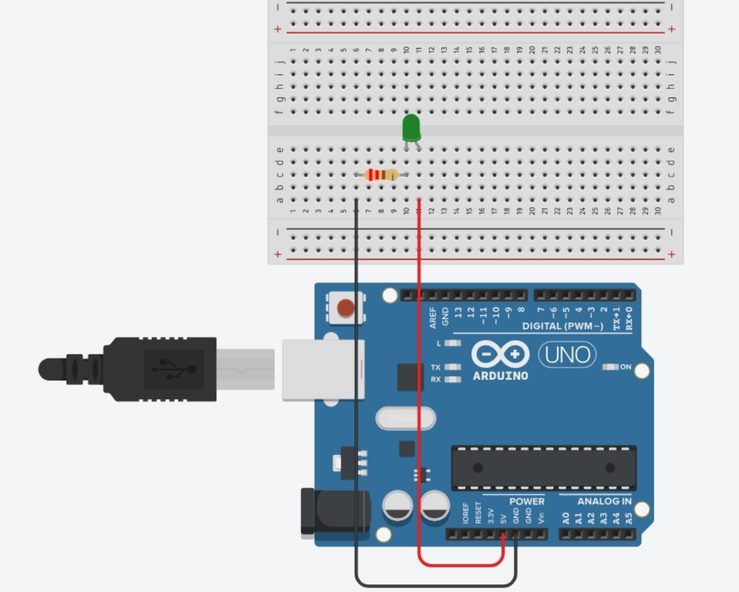

• Ligue o arduino a fonte de alimentação com o cabo USB, pode ser ligado no USB do computador e o led acenderá.





Conclusão

Esse projeto pode ser feito online pelo site Tinkercad, precisa apenas de um computador com internet.
www.tinkercad.com

Esse é um dos projetos mais básicos com arduino e serve para se ter um primeiro contato com a plataforma.
É possível controlar o led via código para que ele pisque ou reaja a um sensor, por exemplo, dentre muitas outras aplicações.
