Criação de um carrinho de papelão, que usa um controle com fios, pilhas, botões, chave HH e palito de churrasco. Feito para batalhas ou apenas para dirigir por aí.

Arquivos do Projeto

Materiais Necessários

• 2 motores DC 3-6V com redução e pneu com rodas (motor amarelo)
• 2 Chave Táctil PBS-11B 2T s/ Trava
• 2 Chave HH SS-22K28G5 6 Terminais
• 5m de cabinho flexível preto 0,10mm² 28 AWG
• 5m de cabinho flexível vermelho 0,10mm² 28 AWG
• 0,3m de cabinho flexível amarelo 0,10mm² 28 AWG
• 1 porta pilha 4AA
• 4 pilhas AA 1,5V
• Chapa de papelão
• 2 Alfinete de segurança
• 1 palitos de churrasco
• 1 bexiga de festa
• Fita crepe
• Pregador de roupas’

Ferramentas Necessárias

• Pistola de cola quem com refil
• Alicate de corte rente
• Alicate decapador
• Furadeira de mão (opcional)
• Grampo de aperto rápido (Sargento/Quick grip)
• Ferro de solda ou estação de solda com estanho
• Suporte de ferro com garra para solda
• Óculos de proteção

Etapas

Preparação das peças do carro e controle

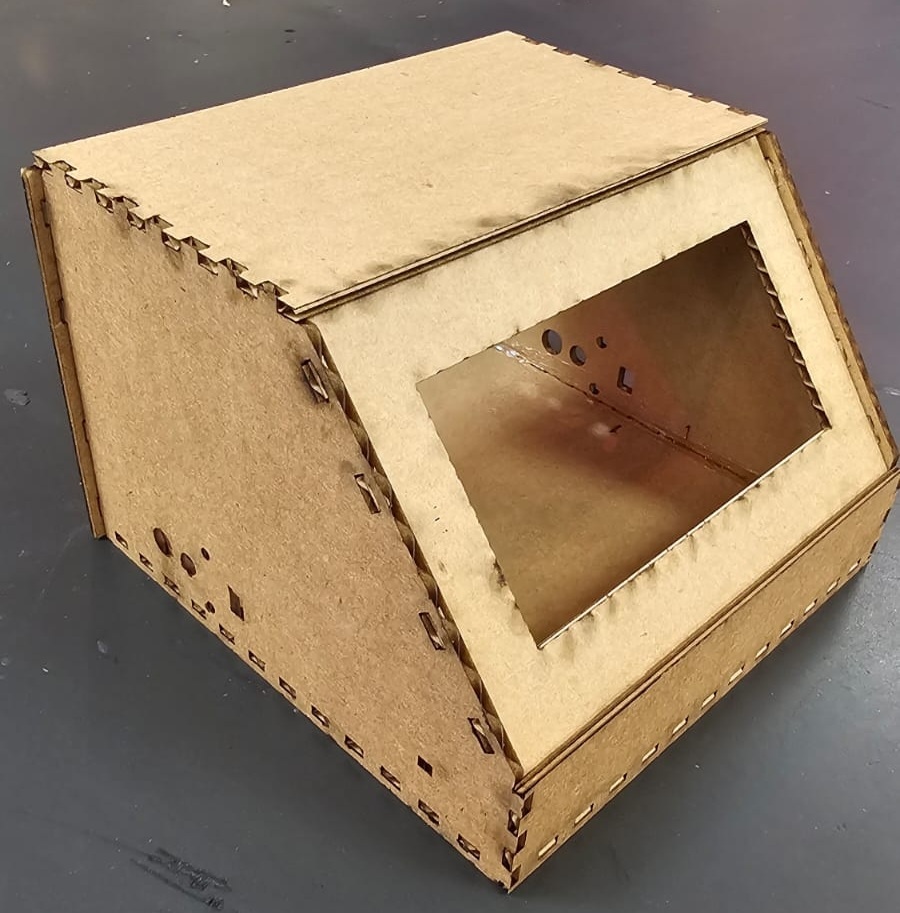

• Está disponível o arquivo para o corte das peças. Pode ser cortado em MDF de 3mm ou em papelão.

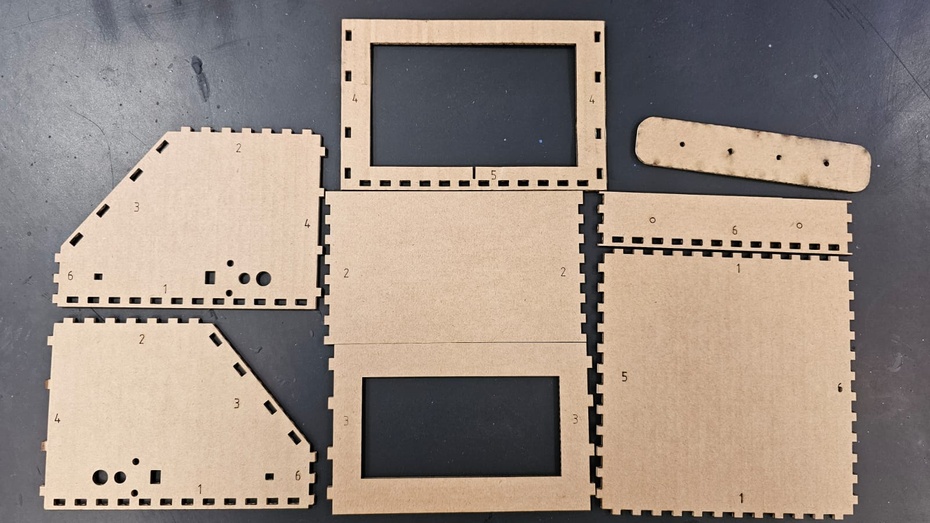

• Para montar, basta colocar juntos os lados das peças com números iguais. Você pode manter os números virados para o lado de dentro do carrinho para esconder os números. Use a cola quente para unir as peças.




• A parte de trás do carrinho é aberta, ela dará acesso à parte interna, para eventuais manutenções.

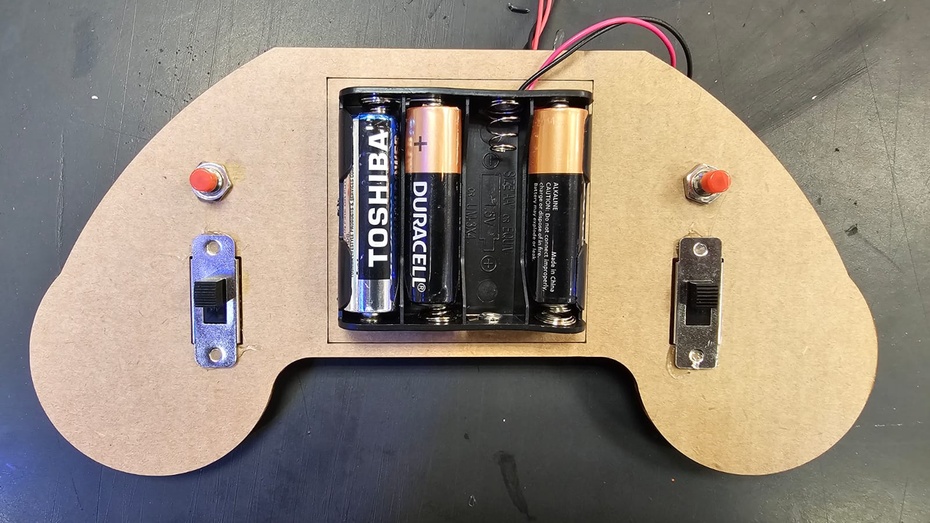

• O desenho do controle é pensado para que as pilhas fiquem em cima, com as chaves e botões nas laterais.
• As chaves HH precisam ser coladas com cola quente, mas isso será feito apenas depois dos fios serem soldados.
• Os outros botões são fixados com uma porca. Para isso, retire-a antes de colocar e depois use-a para fixar o botão.
• Cole o porta pilhas no espaço entre as chaves HH.

Solda do controle e motores

• Iniciamos a solda pelas chaves HH. Para isso precisamos criar um “X”.
• Não faça soldas com todas as pilhas na caixinha de pilhas. Sempre remova ao menos uma.

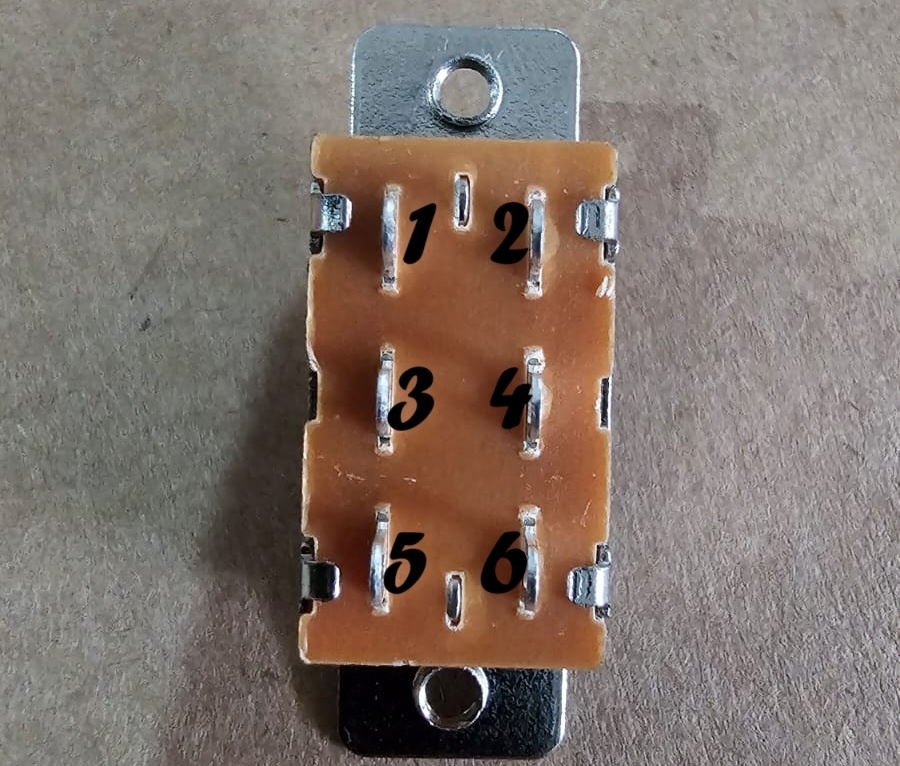

• Vamos numerar os terminais da chave HH da seguinte forma:




• Corte 2 pedaços de 3,0cm de cabinho amarelo.
• Usando o alicate decapador, desencape 0,5cm de cada ponta dos fios amarelos cortados.

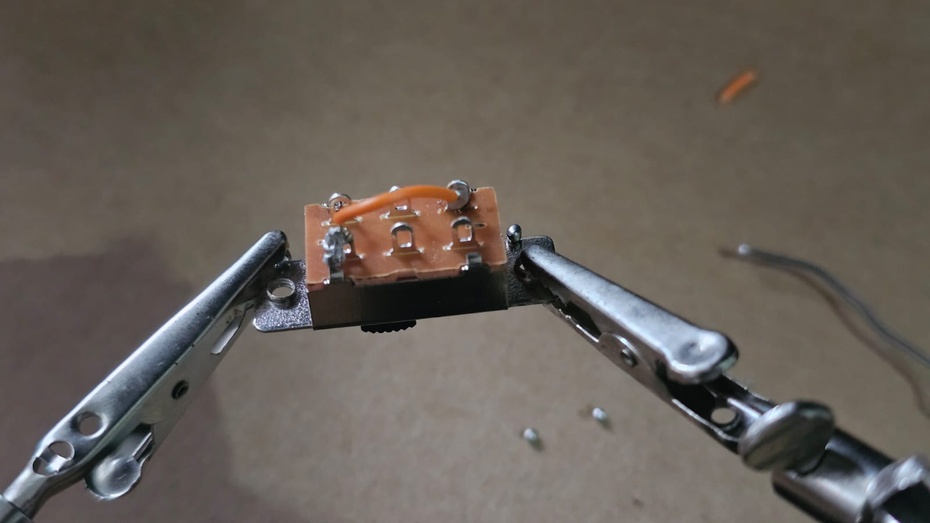

• Solde uma ponta de um dos fios amarelos no terminal 1 da chave HH e a outra no terminal 6 da chave HH, cruzando o fio pela chave.

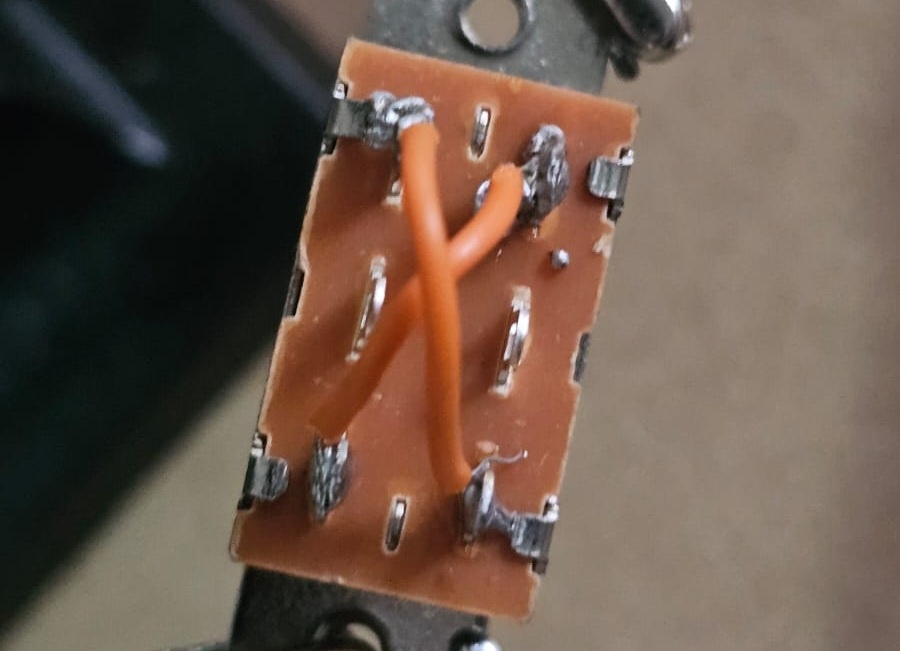

• Solde a ponta de outro fio amarelo no outro terminal 2 da chave HH e a outra ponta no terminal 5 da chave HH, fazendo um X.




• Repita o processo para a outra chave HH.
• Agora vamos adicionar os fios do porta pilhas.
• Usando o alicate decapador, desencape 0,5cm de cada ponta dos fios preto e vermelho do porta pilhas.

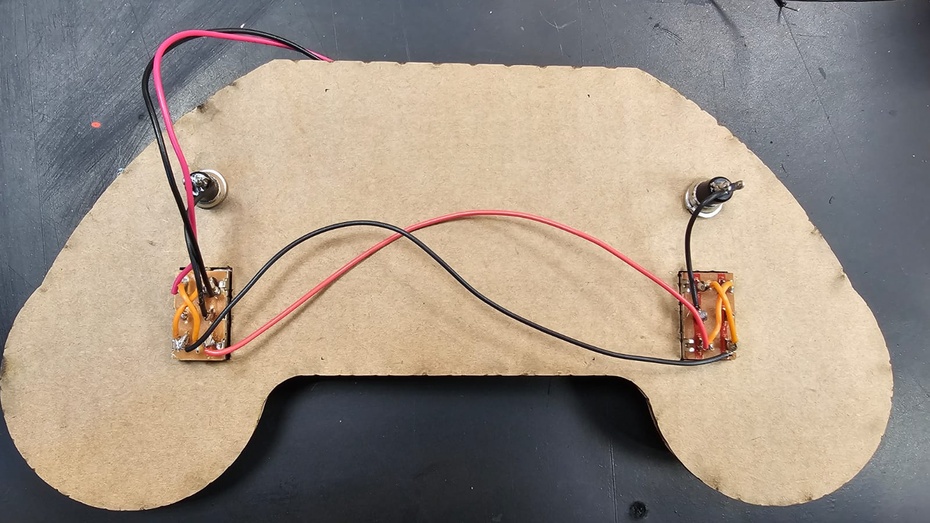

• Solde o fio vermelho no terminal 1 e o fio preto no terminal 2.




• Corte um pedaço de 12cm de fio preto.
• Corte um pedaço de 12cm de fio vermelho.
• Usando o alicate decapador, desencape 0,5cm de cada ponta do fio vermelho e 0,5cm de cada ponta do fio preto.
• Solde a ponta do fio preto no terminal 5 de uma chave HH e a outra ponta no terminal 6 da outra chave HH.
• Solde a ponta do fio vermelho no terminal 6 de uma chave HH e a outra ponta no terminal 5 da outra chave HH.
• Corte dois pedaços de fio preto de 8cm.
• Desencape 0,5cm de cada ponta do fio.
• Solde uma ponta de um fio preto no terminal 3 de uma das chaves HH.
• Solde a outra ponta do mesmo fio preto em um dos terminais do push buttom mais próximo.

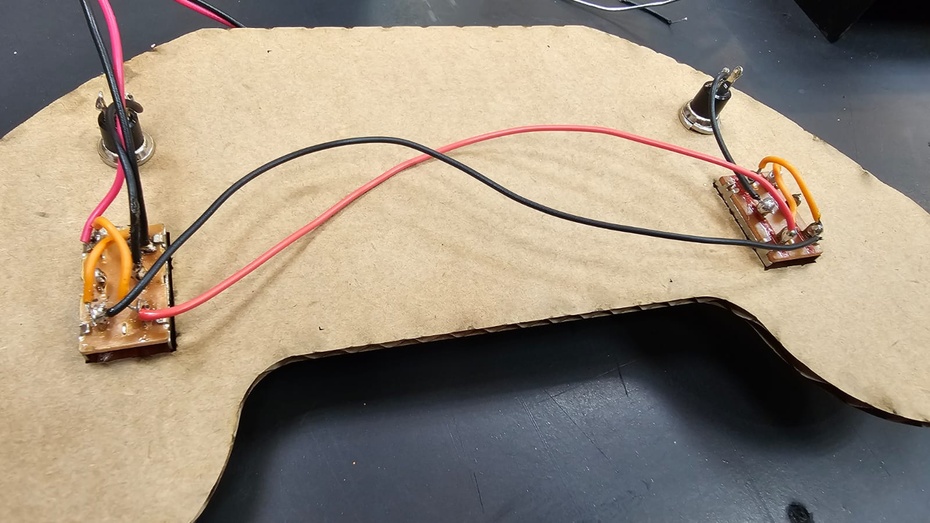

• Repita o processo para o outro fio preto, chave HH e push buttom. Depois de terminar as soldas das chaves H-H, cole as com cola quente, isso ajuda a deixar o controle mais firme. Também é possível colar dois palitos de sorvete na parte traseira do controle, eles ajudam a manter a rigidez do controle.




• Separa dois pares de fios vermelho e preto. Esses fios serão ligados aos motores do carrinho. O comprimento destes fios implica no quão próximo você vai ficar do carrinho, por isso o ideal é no mínimo 2,0m.

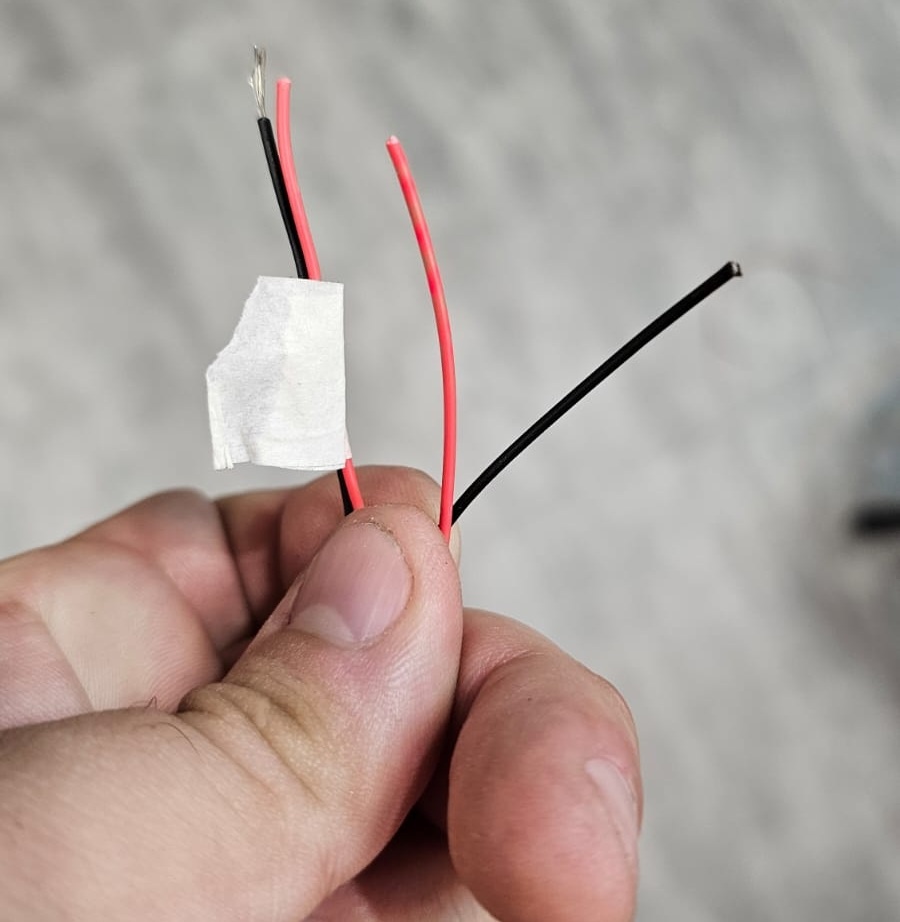

• Em um dos pares, enrole fita crepe nas pontas. Isso ajudará na organização e referência nas próximas etapas.

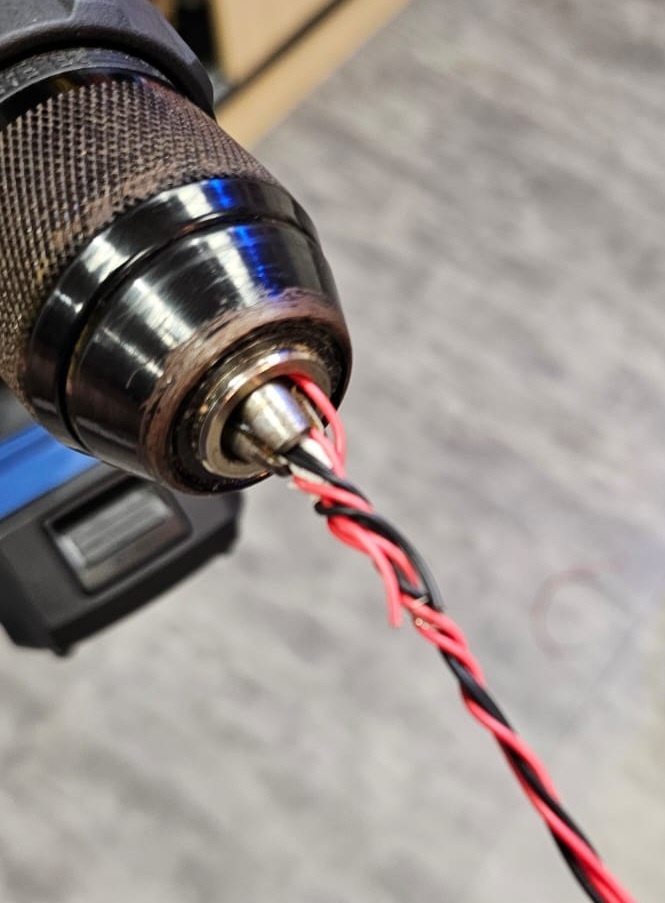

• DICA PARA ENROLAR FIO
  Com os fios separados, prenda uma ponta do par de fios com fita e uma ponta do par de fios sem fita, usando um grampo de aperto rápido. Prenda as outras pontas na furadeira, no mesmo local onde vai a broca. Estique os fios e ligue a furadeira, girando devagar, para que os fios não estiquem/enrolem demais. Depois de pronto, destrave da furadeira e do grampo de aperto rápido. É normal que ele desenrole um pouco.




• Desencape 0,5cm de todas as pontas do par de fios sem fita crepe.
• Solde uma ponta do fio vermelho, do par sem fita crepe, no terminal 4 de uma das chaves HH.

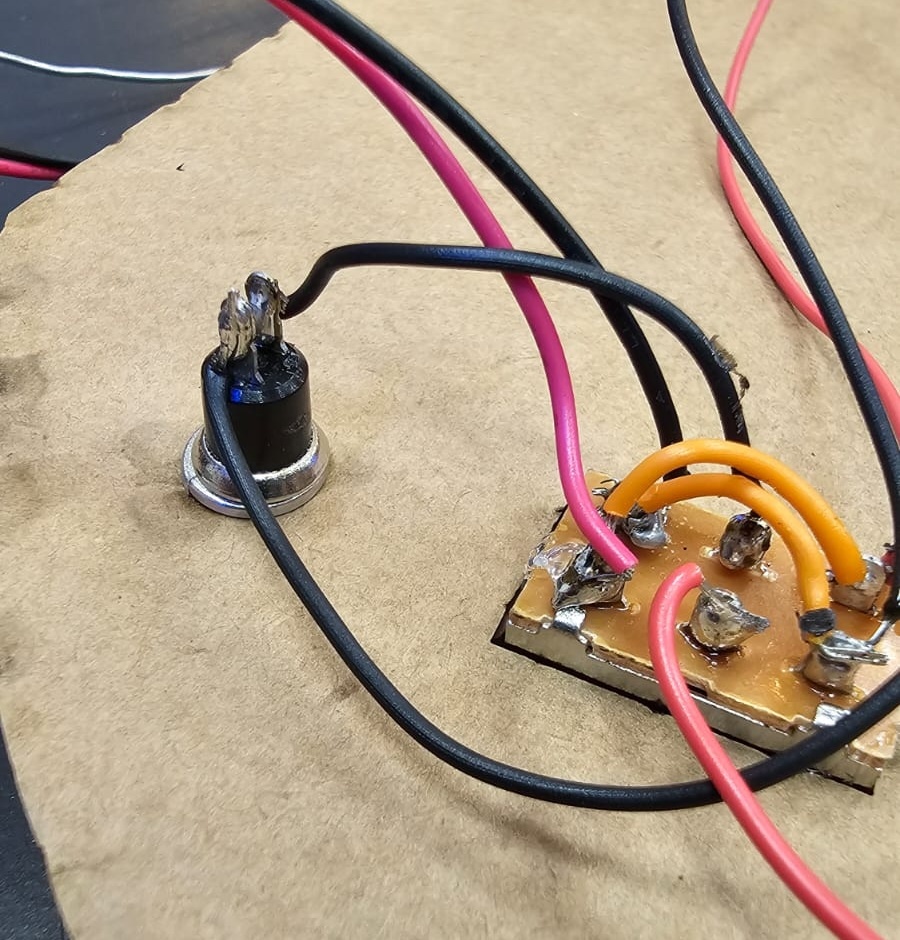

• Solde uma ponta do fio preto, do par sem fita crepe, no terminal livre do push button mais próximo da chave HH que acabou de usar.




• Remova a fita crepe das pontas do par de fio. Não esqueça de deixar marcado ainda para não confundir.
• Desencape 0,5cm de todas as pontas do par de fios sem fita crepe.

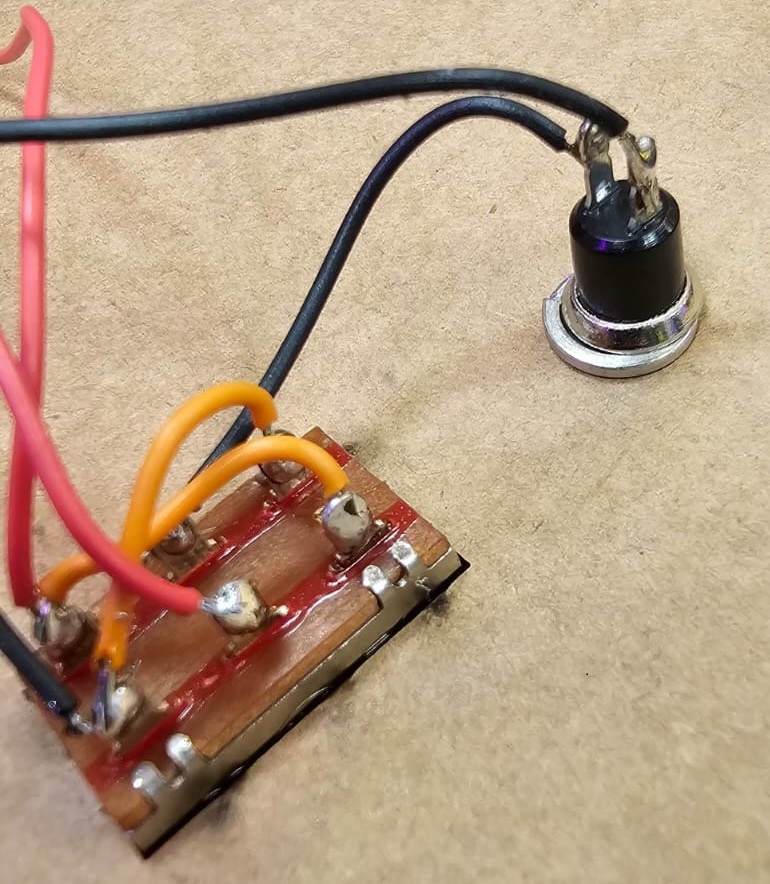

• Repita o processo anterior para o outro push buttom e chave HH.
  DICA: Você pode colar/travar os fios para evitar forçar as soldas sem querer. Na foto foi usado cola quente e fita crepe.

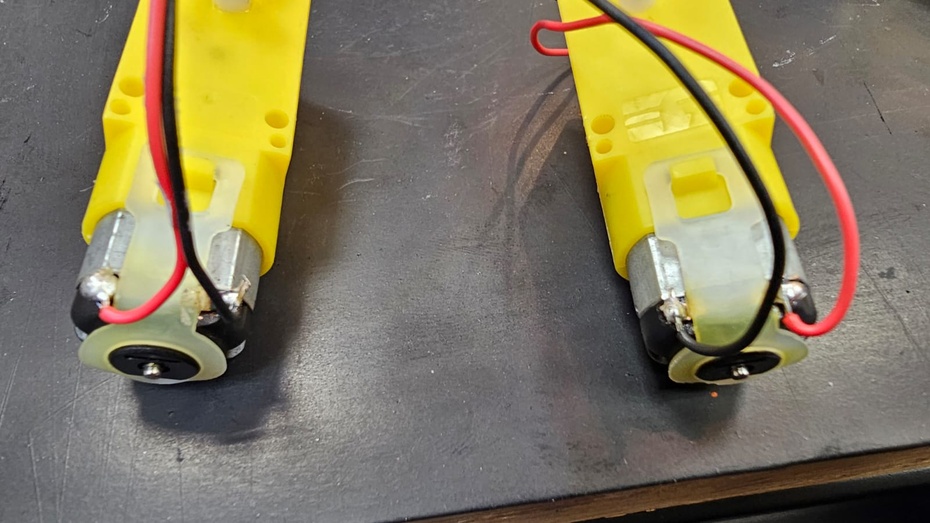

• Vamos soldar o controle nos motores. Fique atento ao sentido de giro, para isso faça a solda espelhando os motores. Lembre-se de não misturar os pares de fios que você marcou com fita crepe.




• Não esqueça de testar também os botões, para que o botão do lado direito controle o motor esquerdo e o botão esquerdo controle o motor direito. Eles são invertidos porque, durante o uso, ao pressioná-los desse modo a curva acontecerá pro lado equivalente ao do botão e não o contrário.
• Depois de testado, cole os motores no local designado. Ele já tem os furos necessários para encaixá-lo.

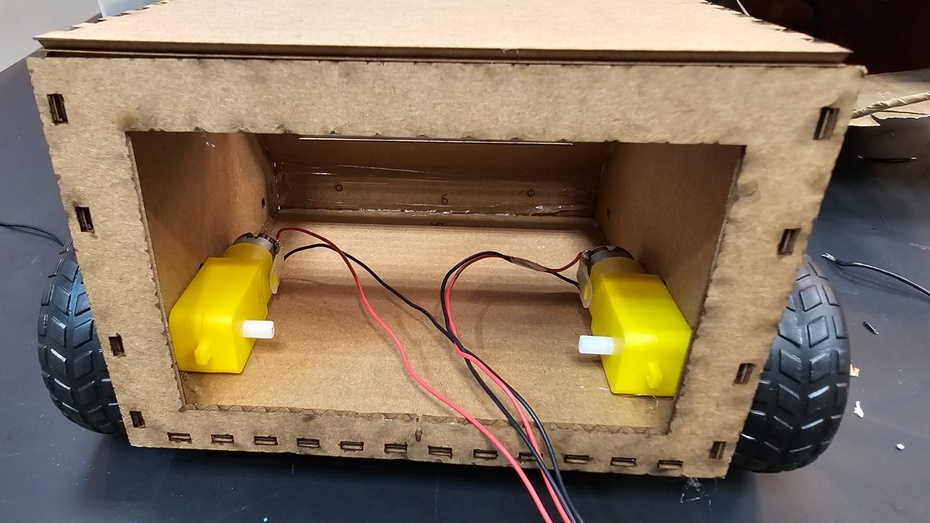

• Com cuidado, segure o motor e encaixe as rodas.




• Para as rodas da frente, atravesse o palito de churrasco e encaixe nas rodas. Essas rodas são apenas para apoio, não ajudam a fazer curva. Para que isso seja feito, um dos motores tem de girar para frente e o outro para trás ao mesmo tempo.

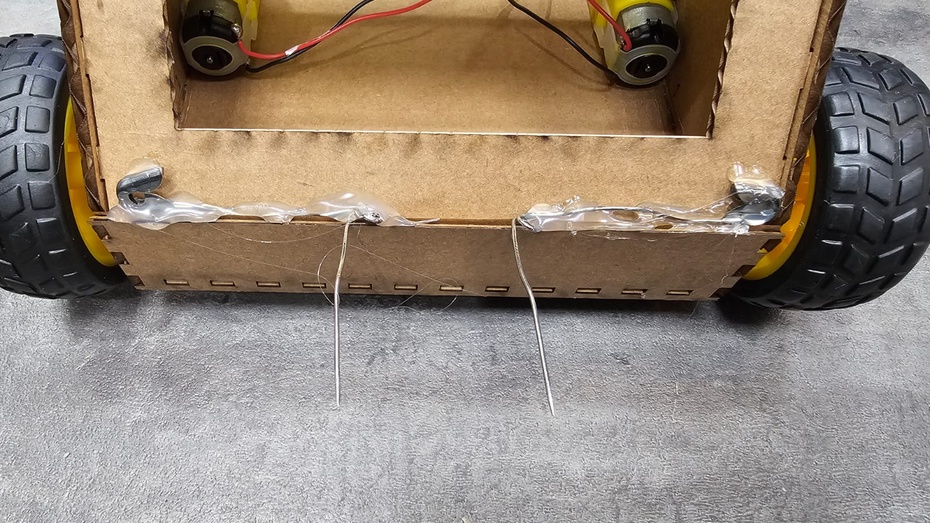

• Abra em formato de “L” e cole os alfinetes acima do “para-choques” do carro. Pode passar uma quantidade boa de cola quente para que ele não saia facilmente. PEÇA AJUDA PARA UM ADULTO NESTA PARTE.

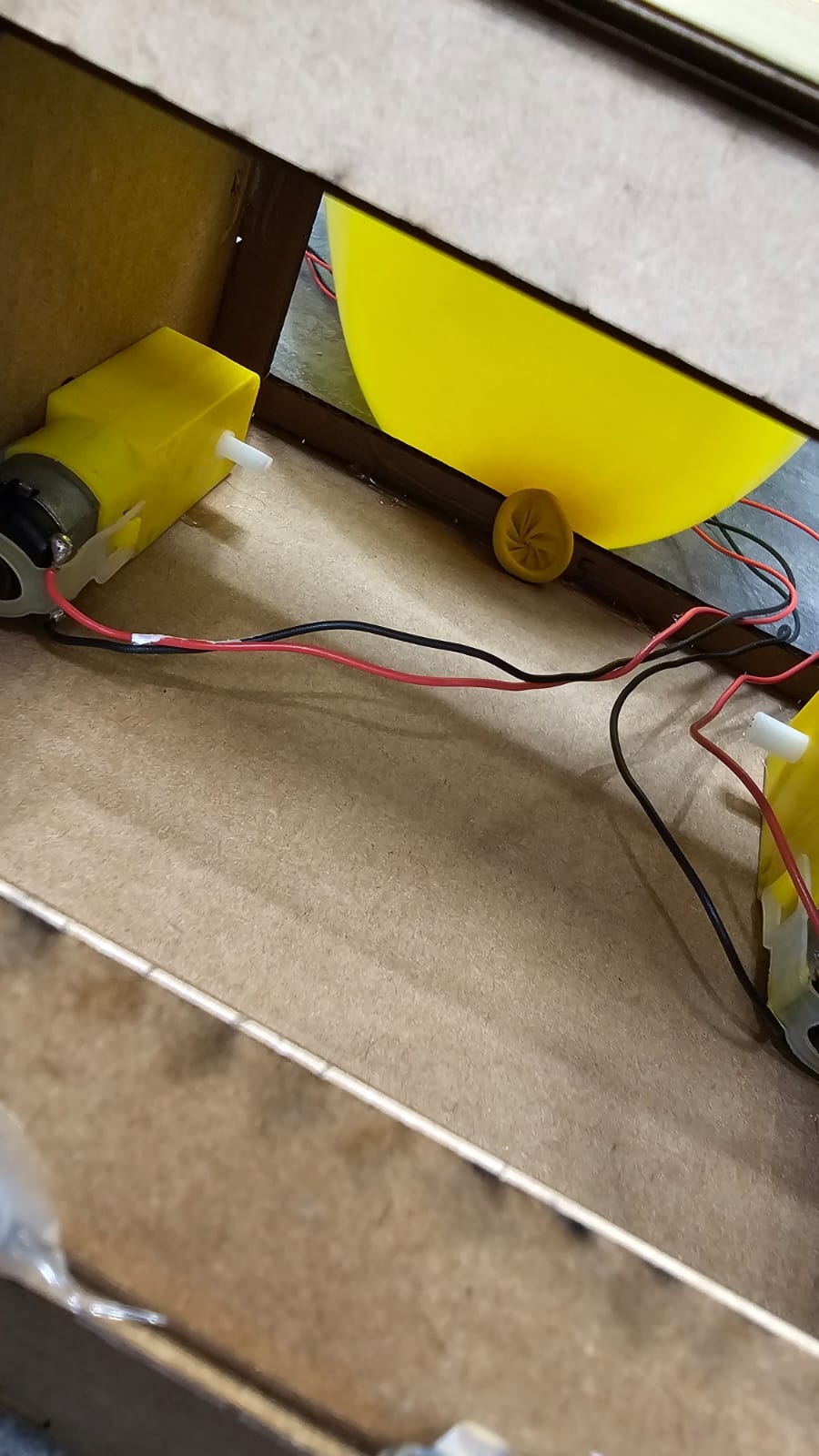

• A bexiga será colocada na parte de trás do carro, próximo ao nº6 da peça. Você pode colocar um prendedor de roupa com cola quente no fundo do carrinho para prender a bexiga.




• É importante que tome alguns cuidados, como:
  - Não deixe que os fios se enrolem;
  - Não puxe os fios para não prejudicar a solda;
  - Cuidado com os alfinetes acertando os pés/pernas de alguém;
  - Cuidado para não pisar no seu carrinho;

Conclusão

A curva de aprendizagem para pilotar o carrinho não é muito grande, mas exige um pequeno treino para que entenda e execute da melhor forma possível.
O carrinho pode ser feito da maneira que quiser, o arquivo está disponível e pode ser modificado. O intuito é ter uma base para se divertir e ter a possibilidade de “remixar” a sua própria versão.
Lembrando que a lista de matérias é referente apenas a UM carrinho. E se o intuito é batalhar com outro...dobre a quantidade da lista! Não se esqueça dos cuidados citados no tutorial!
