BRINK GAMER é um console de jogos portátil "faça você mesmo" alimentado por um ESP32.

Este projeto combina eletrônica, programação e jogos em um dispositivo compacto e educativo.

O objetivo é demonstrar como o ESP32 pode ser usado para lidar com gráficos, botões e som, tornando-o ideal para projetos de jogos embarcados.

Materiais Necessários

• Placa de desenvolvimento ESP32
• Bateria de íon-lítio 18650 (3,7 V)
• Módulo carregador de bateria 03962A
• Conversor elevador de tensão (3,7 V para 5 V)
• Display (LCD ST7567)
• Push Button (para cima, para baixo, para a esquerda, para a direita, ação)
• Interruptor Liga/Desliga
• Fios de ligação
• Placa perfurada (placa protótipo)
• Placa de MDF (base tipo prancheta)
• Cola instantânea
• Tinta

Ferramentas Necessárias

• Ferramentas:
• Estilete (cortador)
• Lixa

Etapas

Etapa 1: Por onde começar?

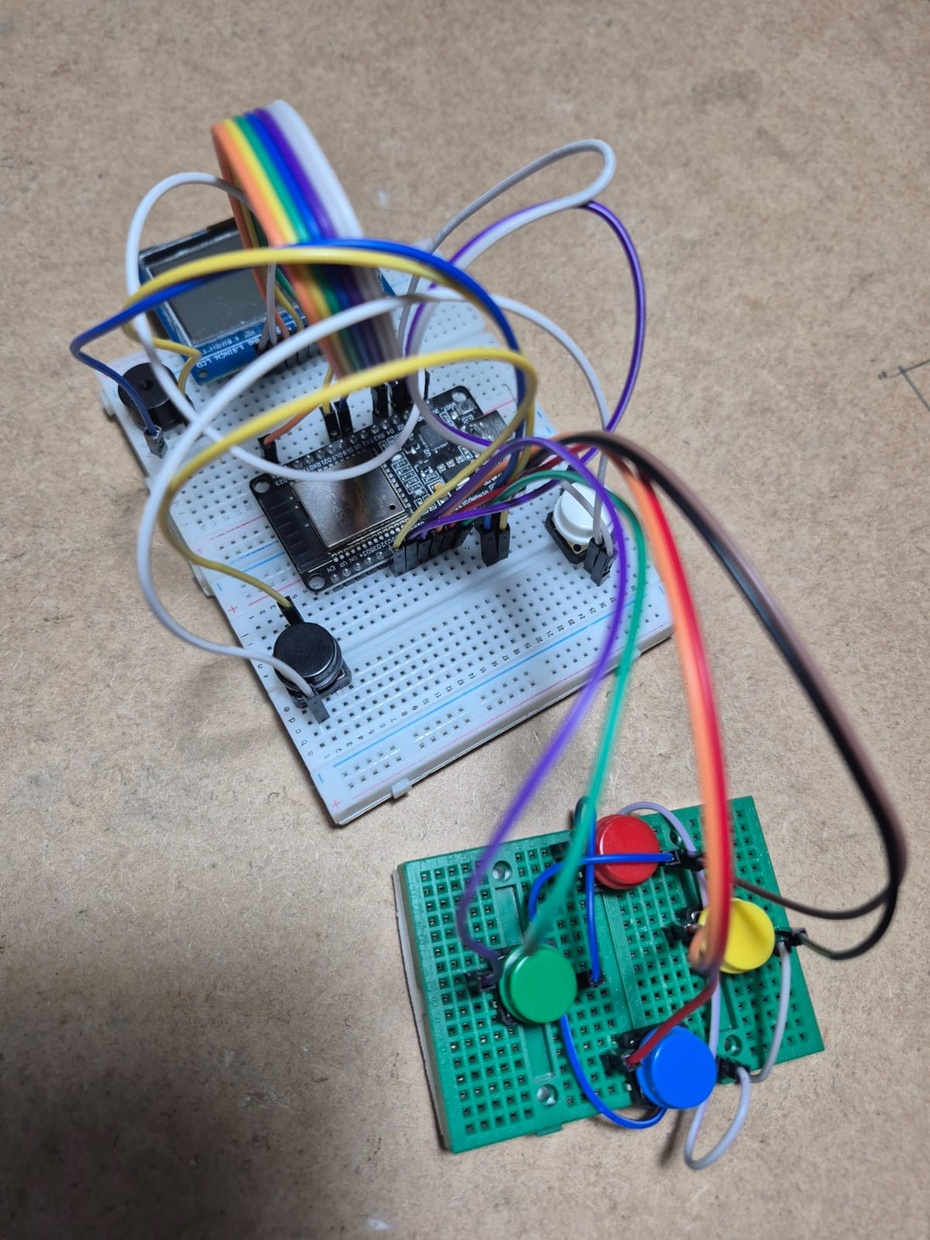

• Antes de partir para a versão final do BRINK GAMER, o primeiro passo é montar todo o circuito em uma protoboard.
  Essa etapa é essencial para testar conexões, funcionamento do display, botões e alimentação, evitando erros quando o projeto for definitivo.

  Comece posicionando a placa ESP32 na protoboard e, em seguida, conecte os principais componentes que fazem parte do console.

  🔧 O que montar nesta etapa

  Conecte o ESP32 na protoboard

  Ligue o display gráfico ST7567 para testar imagem e comunicação

  Conecte os botões de controle (direções e ação)

  Monte o circuito de alimentação com bateria e carregador

  Utilize fios de ligação apenas para testes

  O objetivo aqui é validar o funcionamento eletrônico e lógico do projeto, antes de avançar para soldagem, caixa ou montagem final.





Etapa 2: Cortar e preparar a base de madeira

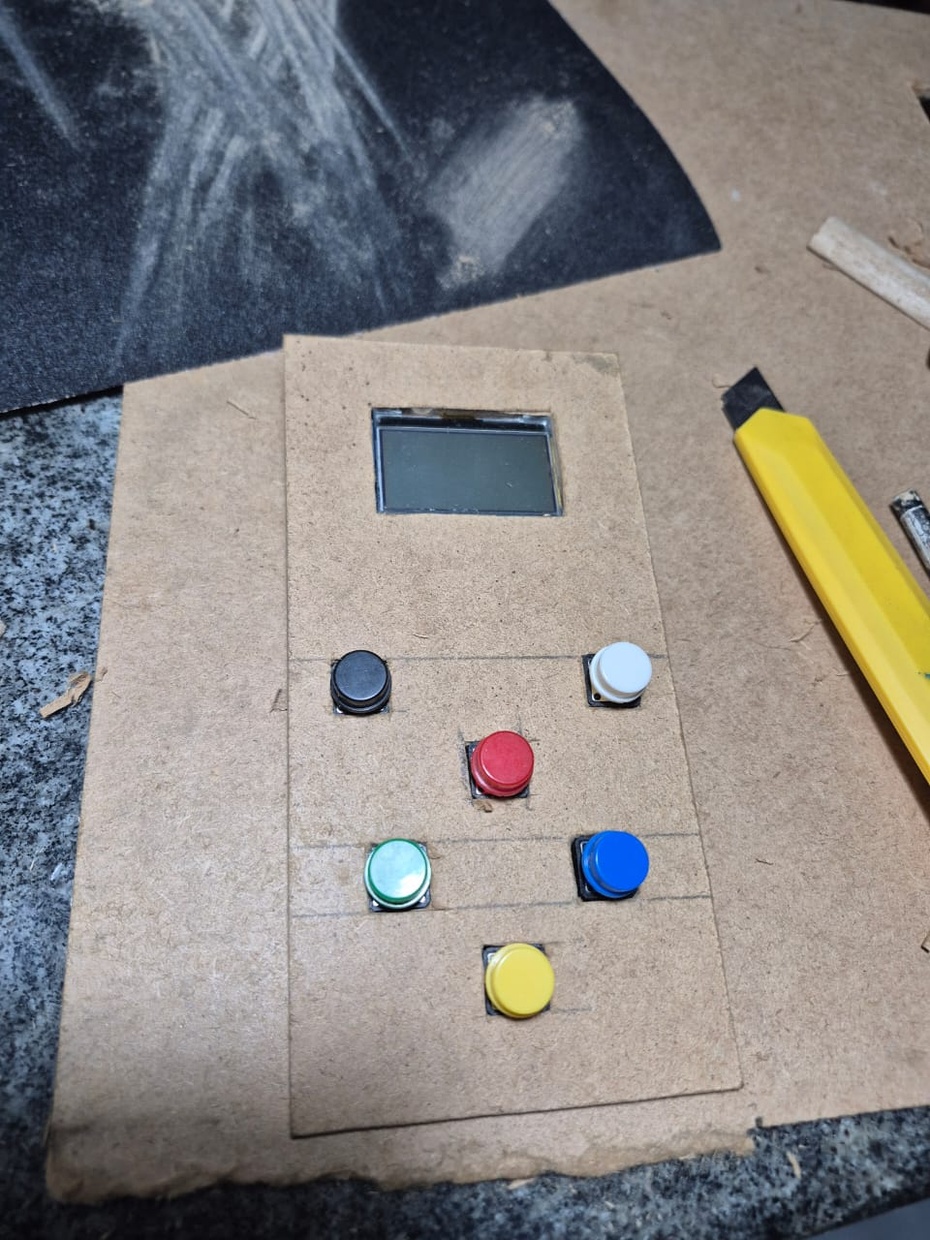

• Com a parte eletrônica já testada na protoboard, é hora de pensar na estrutura física do BRINK GAMER.
  Nesta etapa, você irá escolher, medir, cortar e lixar as peças de madeira que formarão o corpo do console.

  Não existe um único padrão obrigatório: as dimensões podem ser adaptadas de acordo com suas preferências, levando em conta o tamanho do display, posição dos botões e conforto ao segurar o console.

  🪵 O que fazer nesta etapa

  Escolha o tipo de madeira que preferir (MDF, compensado, pinus, etc.)

  Defina o formato e tamanho do console

  Meça os espaços para:

  Display

  Botões

  Interruptor liga/desliga

  Acesso à carga da bateria

  Faça os cortes das peças

  Lixe bem todas as bordas para um melhor acabamento

  O ideal é montar tudo a seco, apenas encaixando as peças, para verificar se as medidas estão corretas antes da montagem final.





Etapa 3: Soldando os pinos de conexão na placa perfurada

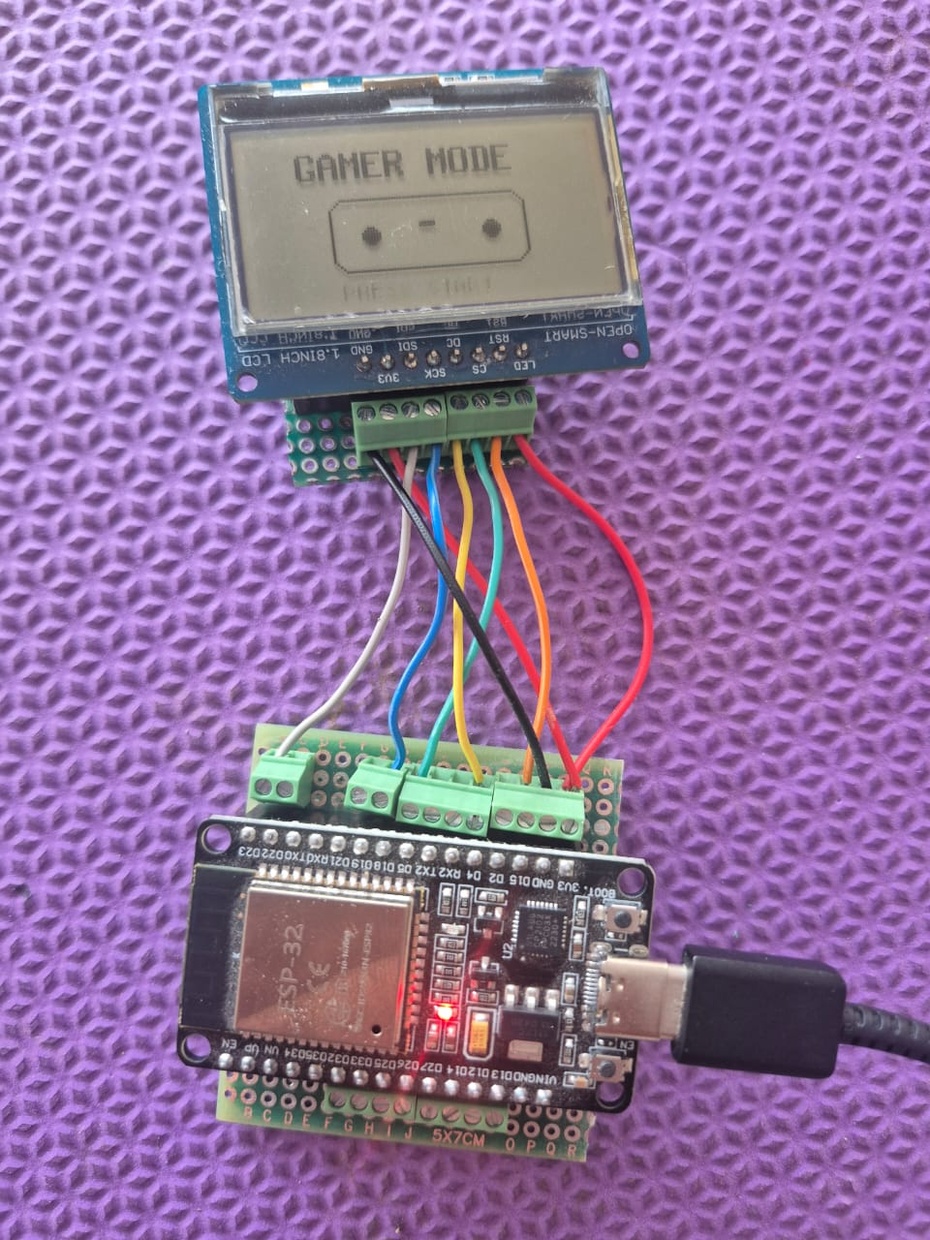

• Nesta etapa, o objetivo é preparar uma placa perfurada para facilitar a conexão e o teste do ESP32 e do display .

  Primeiro, solde pinos de conexão (fêmea ou macho, dependendo da sua configuração) na placa perfurada. Esses pinos permitirão que o ESP32 e o módulo de exibição sejam conectados e removidos facilmente durante os testes.

  Certifique-se de que os pinos estejam devidamente alinhados antes de soldar para garantir um encaixe perfeito e conexões confiáveis.

  Após a soldagem, coloque o ESP32 e o display nos conectores.

  Em seguida, conecte os fios do ESP32 ao display conforme mostrado na figura , certificando-se de que todas as conexões de sinal e energia estejam corretas.

  Após a fiação, realize testes básicos de conexão para confirmar se o visor está funcionando corretamente. Essa configuração ajuda a verificar a fiação e a funcionalidade antes de prosseguir para a montagem final.

  Essa abordagem facilita a depuração e evita danos aos componentes.





Etapa 4: Conexões e mapeamento de pinos

• Nesta etapa, todas as conexões eletrônicas são explicadas com base na configuração de firmware utilizada no projeto.

  📟 Conexões de exibição (ST7567 – SPI)
  O visor gráfico comunica-se com o ESP32 usando SPI .

  Os seguintes pinos estão definidos no código:

  CS (Chip Select) → ESP32 GPIO 5
  DC (Dados/Comando) → GPIO 4 do ESP32
  RST (Reset) → ESP32 GPIO 15
  A comunicação SPI utiliza os pinos SPI de hardware do ESP32 internamente (MOSI e SCK), enquanto CS, DC e RST são definidos manualmente.

  Certifique-se de que o visor esteja alimentado de acordo com suas especificações (3,3 V ou 5 V, dependendo do módulo).

  🎮 Conexões de botões
  Todos os botões são configurados usando INPUT_PULLUP , o que significa que cada botão está conectado entre o pino do ESP32 e o GND .

  Botões direcionais:

  PARA CIMA → GPIO 25
  PARA BAIXO → GPIO 26
  ESQUERDA → GPIO 27
  DIREITA → GPIO 14
  Botões do menu:

  SELECIONAR → GPIO 32
  OK / INICIAR → GPIO 33
  Como os resistores de pull-up internos estão habilitados, não são necessários resistores externos.

  🔊 Conexão do Buzzer
  Sinal da campainha → GPIO 13
  Buzzer GND → GND
  A campainha é controlada usando a função tone() para gerar efeitos sonoros e música de inicialização.

  🔋 Sistema de energia
  A bateria 18650 (3,7 V) alimenta o sistema.
  A bateria está conectada ao módulo de carregamento 03962A.
  Um conversor elevador (3,7 V para 5 V) é usado para fornecer tensão estável.
  Um interruptor liga/desliga é colocado entre a bateria e o circuito.
  Essa configuração permite carregamento seguro e operação portátil.

  🧪 Verificações finais
  Antes de prosseguir para a etapa final:

  Verifique cuidadosamente todas as conexões.
  Certifique-se de que não haja curto-circuito.
  Teste de entrada de botões e inicialização da tela
  Assim que tudo estiver funcionando corretamente, você poderá prosseguir para a etapa final.

Etapa 5: Firmware e Código

• #include <U8g2lib.h>
  #include <SPI.h>
  #include <Wire.h>

  // Arquivos.h
  #include "cobra.h"
  #include "pong.h"
  #include "shooter.h"
  #include "racer.h"
  #include "tetris.h"

  // ================== PINOS ==================
  #define PIN_CS 5
  #define PIN_DC 4
  #define PIN_RST 15

  #define PIN_BTN_UP 25
  #define PIN_BTN_DOWN 26
  #define PIN_BTN_LEFT 27
  #define PIN_BTN_RIGHT 14
  #define PIN_BTN_SEL 32
  #define PIN_BTN_OK 33
  #define PIN_BUZZER 13

  // ================== DISPLAY ==================
  U8G2_ST7567_JLX12864_F_4W_HW_SPI u8g2(
  U8G2_R0, PIN_CS, PIN_DC, PIN_RST
  );

  // ================== TELAS ==================
  enum Tela {
  TELA_START,
  TELA_MENU,
  TELA_COBRA,
  TELA_PONG,
  TELA_SHOOTER,
  TELA_RACER,
  TELA_TETRIS
  };

  Tela telaAtual = TELA_START;

  // ================== MENU ==================
  int jogoSelecionado = 0;
  const int TOTAL_JOGOS = 5;

  // ================== START CONTROLE ==================
  unsigned long startBlinkTimer = 0;
  bool startBlink = true;

  // 🎵 controle da música start
  unsigned long startMusicTimer = 0;
  int startMusicCount = 0;
  bool startMusicFinished = false;

  // ================== BUZZER ==================
  void beep(int f = 2000, int d = 60) {
  tone(PIN_BUZZER, f, d);
  }

  // ================== BOTÕES ==================
  void setupButtons() {
  pinMode(PIN_BTN_UP, INPUT_PULLUP);
  pinMode(PIN_BTN_DOWN, INPUT_PULLUP);
  pinMode(PIN_BTN_LEFT, INPUT_PULLUP);
  pinMode(PIN_BTN_RIGHT, INPUT_PULLUP);
  pinMode(PIN_BTN_SEL, INPUT_PULLUP);
  pinMode(PIN_BTN_OK, INPUT_PULLUP);
  }

  // ================== START MUSIC ==================
  void playStartSound() {
  tone(PIN_BUZZER, 1200, 120); delay(150);
  tone(PIN_BUZZER, 1600, 120); delay(150);
  tone(PIN_BUZZER, 2000, 200);
  }

  // ================== START SCREEN ==================
  void drawStartScreen() {

  if (millis() - startBlinkTimer > 400) {
  startBlinkTimer = millis();
  startBlink = !startBlink;
  }

  u8g2.clearBuffer();

  u8g2.setFont(u8g2_font_8x13B_tf);
  u8g2.drawStr(18, 16, "GAMER MODE");

  // ÍCONE CONTROLE
  u8g2.drawRFrame(28, 24, 72, 28, 6);
  u8g2.drawDisc(42, 38, 3);
  u8g2.drawDisc(86, 38, 3);
  u8g2.drawBox(60, 34, 6, 2);

  u8g2.setFont(u8g2_font_5x8_tf);
  if (startBlink)
  u8g2.drawStr(30, 62, "PRESS START");

  u8g2.sendBuffer();
  }

  // ================== ÍCONES MENU ==================
  void drawCobraIcon() {
  for (int i = 0; i < 5; i++)
  u8g2.drawBox(20 + i * 12, 32, 10, 10);
  u8g2.drawFrame(80, 32, 10, 10);
  }

  void drawPongIcon() {
  u8g2.drawBox(10, 26, 4, 24);
  u8g2.drawBox(114, 26, 4, 24);
  u8g2.drawDisc(62, 38, 3);
  }

  void drawShooterIcon() {
  u8g2.drawBox(56, 50, 16, 4);
  u8g2.drawBox(60, 46, 8, 4);
  u8g2.drawDisc(64, 40, 2);
  for (int i = 0; i < 4; i++)
  u8g2.drawFrame(20 + i * 20, 26, 12, 6);
  }

  void drawRacerIcon() {
  for (int i = 0; i < 64; i += 8) {
  u8g2.drawVLine(20, i, 4);
  u8g2.drawVLine(108, i, 4);
  }

  int px = 56, py = 50;
  u8g2.drawBox(px, py, 3, 3);
  u8g2.drawBox(px + 8, py, 3, 3);
  u8g2.drawBox(px + 4, py + 4, 3, 3);
  u8g2.drawBox(px, py + 8, 3, 3);
  u8g2.drawBox(px + 8, py + 8, 3, 3);
  }

  void drawTetrisIcon() {
  int x = 52, y = 26, s = 6;
  u8g2.drawBox(x, y, s, s);
  u8g2.drawBox(x + s + 2, y, s, s);
  u8g2.drawBox(x + s / 2 + 1, y + s + 2, s, s);
  u8g2.drawBox(x, y + 2 * s + 4, s, s);
  u8g2.drawBox(x + s + 2, y + 2 * s + 4, s, s);
  }

  // ================== MENU ==================
  void drawMenu() {
  u8g2.clearBuffer();
  u8g2.setFont(u8g2_font_6x12_tf);

  if (jogoSelecionado == 0) { u8g2.drawStr(30, 12, "COBRINHA"); drawCobraIcon(); }
  else if (jogoSelecionado == 1) { u8g2.drawStr(46, 12, "PONG"); drawPongIcon(); }
  else if (jogoSelecionado == 2) { u8g2.drawStr(26, 12, "SHOOTER"); drawShooterIcon(); }
  else if (jogoSelecionado == 3) { u8g2.drawStr(34, 12, "RACER"); drawRacerIcon(); }
  else if (jogoSelecionado == 4) { u8g2.drawStr(40, 12, "TETRIS"); drawTetrisIcon(); }

  u8g2.setFont(u8g2_font_5x8_tf);
  u8g2.drawStr(18, 62, "< SEL OK >");
  u8g2.sendBuffer();
  }

  void handleMenuButtons() {
  static unsigned long debounce = 0;
  if (millis() - debounce < 200) return;

  if (!digitalRead(PIN_BTN_SEL)) {
  jogoSelecionado = (jogoSelecionado + 1) % TOTAL_JOGOS;
  beep(1400);
  debounce = millis();
  }

  if (!digitalRead(PIN_BTN_OK)) {
  beep(2200, 100);

  if (jogoSelecionado == 0) { cobraReset(); telaAtual = TELA_COBRA; }
  else if (jogoSelecionado == 1) { pongReset(); telaAtual = TELA_PONG; }
  else if (jogoSelecionado == 2) { shooterReset(); telaAtual = TELA_SHOOTER; }
  else if (jogoSelecionado == 3) { racerReset(); telaAtual = TELA_RACER; }
  else if (jogoSelecionado == 4) { tetrisReset(); telaAtual = TELA_TETRIS; }

  debounce = millis();
  }
  }

  // ================== SETUP ==================
  void setup() {
  u8g2.begin();
  u8g2.setContrast(120);
  setupButtons();

  cobraInit(&u8g2, PIN_BUZZER);
  pongInit(&u8g2, PIN_BUZZER);
  shooterInit(&u8g2, PIN_BUZZER);
  racerInit(&u8g2, PIN_BUZZER);
  tetrisInit(&u8g2, PIN_BUZZER);
  }

  // ================== LOOP ==================
  void loop() {

  // ===== START =====
  if (telaAtual == TELA_START) {

  // 🎵 Música START 3x
  if (!startMusicFinished) {
  if (millis() - startMusicTimer > 700) {
  startMusicTimer = millis();
  playStartSound();
  startMusicCount++;

  if (startMusicCount >= 3) {
  startMusicFinished = true;
  }
  }
  }

  drawStartScreen();

  if (!digitalRead(PIN_BTN_OK)) {
  beep(2000, 120);
  delay(300);

  // reset música para próxima vez
  startMusicCount = 0;
  startMusicFinished = false;

  telaAtual = TELA_MENU;
  }
  return;
  }

  // ===== MENU =====
  if (telaAtual == TELA_MENU) {
  handleMenuButtons();
  drawMenu();
  }
  else if (telaAtual == TELA_COBRA) {
  cobraLoop();
  if (!digitalRead(PIN_BTN_SEL)) { beep(900); delay(300); telaAtual = TELA_MENU; }
  }
  else if (telaAtual == TELA_PONG) {
  pongLoop();
  if (!digitalRead(PIN_BTN_SEL)) { beep(900); delay(300); telaAtual = TELA_MENU; }
  }994955555555555
  else if (telaAtual == TELA_SHOOTER) {
  shooterLoop();
  if (!digitalRead(PIN_BTN_SEL)) { beep(900); delay(300); telaAtual = TELA_MENU; }
  }
  else if (telaAtual == TELA_RACER) {
  racerLoop();
  if (!digitalRead(PIN_BTN_SEL)) { beep(900); delay(300); telaAtual = TELA_MENU; }
  }
  else if (telaAtual == TELA_TETRIS) {
  tetrisLoop();
  if (!digitalRead(PIN_BTN_SEL)) { beep(900); delay(300); telaAtual = TELA_MENU; }
  }
  }

Etapa 6: Cobra.h

• #ifndef COBRA_H
  #define COBRA_H

  // ================= CONFIG =================
  #define WIDTH 16
  #define HEIGHT 8
  #define BLOCK_SIZE 8

  enum Dir {UP, DOWN, LEFT, RIGHT, NONE};

  struct Point {
  int x;
  int y;
  };

  // ================= VARIÁVEIS =================
  U8G2 *display;
  int buzzerPin;

  Point snake[128];
  int snakeLength = 2;
  Point fruit;
  bool fruitExists = false;

  Dir direction = NONE;

  unsigned long lastMove = 0;
  int moveInterval = 300;
  int score = 0;
  bool gameStarted = false;

  // ================= BUZZER =================
  void cobraBeep(int freq=2000, int dur=80) {
  tone(buzzerPin, freq, dur);
  }

  // ================= INIT =================
  void cobraInit(U8G2 *u8, int buzzer) {
  display = u8;
  buzzerPin = buzzer;
  randomSeed(analogRead(0) + micros());
  }

  // ================= RESET =================
  void cobraReset() {
  snakeLength = 2;
  score = 0;
  direction = NONE;
  gameStarted = false;
  moveInterval = 300;

  snake[0] = {1, 0};
  snake[1] = {0, 0};

  fruitExists = false;
  }

  // ================= FRUTA =================
  void spawnFruit() {
  while (true) {
  fruit.x = random(0, WIDTH);
  fruit.y = random(0, HEIGHT);

  bool ok = true;
  for (int i = 0; i < snakeLength; i++) {
  if (snake[i].x == fruit.x && snake[i].y == fruit.y) {
  ok = false;
  break;
  }
  }

  if (ok) {
  fruitExists = true;
  return;
  }
  }
  }

  // ================= COLISÃO =================
  bool checkCollision(int x, int y) {
  if (x < 0 || x >= WIDTH || y < 0 || y >= HEIGHT) return true;

  for (int i = 1; i < snakeLength; i++)
  if (snake[i].x == x && snake[i].y == y) return true;

  return false;
  }

  // ================= BOTÕES =================
  void cobraButtons() {
  static unsigned long debounce = 0;
  if (millis() - debounce < 150) return;

  if (digitalRead(25) == LOW && direction != DOWN) { direction = UP; gameStarted = true; debounce = millis(); }
  if (digitalRead(26) == LOW && direction != UP) { direction = DOWN; gameStarted = true; debounce = millis(); }
  if (digitalRead(27) == LOW && direction != RIGHT){ direction = LEFT; gameStarted = true; debounce = millis(); }
  if (digitalRead(14) == LOW && direction != LEFT) { direction = RIGHT; gameStarted = true; debounce = millis(); }
  }

  // ================= MOVIMENTO =================
  void moveSnake() {
  if (!gameStarted || direction == NONE) return;

  Point head = snake[0];

  if (direction == UP) head.y--;
  if (direction == DOWN) head.y++;
  if (direction == LEFT) head.x--;
  if (direction == RIGHT) head.x++;

  if (checkCollision(head.x, head.y)) {
  cobraBeep(400, 300);
  cobraReset();
  return;
  }

  for (int i = snakeLength; i > 0; i--)
  snake[i] = snake[i - 1];

  snake[0] = head;

  if (!fruitExists) spawnFruit();

  if (head.x == fruit.x && head.y == fruit.y) {
  snakeLength++;
  score++;
  fruitExists = false;
  cobraBeep(2500, 100);
  }
  }

  // ================= DRAW =================
  void drawSnake() {
  display->clearBuffer();
  display->setFont(u8g2_font_5x8_tf);

  char s[16];
  sprintf(s, "Score:%d", score);
  display->drawStr(0, 8, s);

  if (!gameStarted)
  display->drawStr(40, 8, "START");

  if (fruitExists)
  display->drawBox(fruit.x * BLOCK_SIZE, fruit.y * BLOCK_SIZE + 10, BLOCK_SIZE, BLOCK_SIZE);

  for (int i = 0; i < snakeLength; i++) {
  display->drawBox(
  snake[i].x * BLOCK_SIZE,
  snake[i].y * BLOCK_SIZE + 10,
  BLOCK_SIZE,
  BLOCK_SIZE
  );
  }

  display->sendBuffer();
  }

  // ================= LOOP =================
  void cobraLoop() {
  cobraButtons();

  if (millis() - lastMove > moveInterval) {
  lastMove = millis();
  moveSnake();
  drawSnake();
  }
  }

  #endif

Etapa 7: Tetris.h

• #ifndef TETRIS_H
  #define TETRIS_H

  #include <U8g2lib.h>

  // ================= PROTÓTIPOS =================
  void tetrisInit(U8G2 *u8g2, int buzzerPin);
  void tetrisReset();
  void tetrisLoop();

  // ================= DISPLAY / BUZZER =================
  static U8G2 *tetrisDisplay;
  static int tetrisBuzzer;

  // ================= PINOS =================
  #define TETRIS_BTN_LEFT 27
  #define TETRIS_BTN_RIGHT 14
  #define TETRIS_BTN_ROTATE 25
  #define TETRIS_BTN_START 33

  // ================= DIMENSÕES =================
  #define TETRIS_CELL 4
  #define TETRIS_COLS 22
  #define TETRIS_ROWS 16
  #define TETRIS_OFFSET_X 20

  static byte tetrisGrid[TETRIS_ROWS][TETRIS_COLS];

  // ================= ESTADO =================
  enum TetrisState { TETRIS_START, TETRIS_PLAY, TETRIS_GAMEOVER };
  static TetrisState tetrisState = TETRIS_START;

  // ================= PEÇA =================
  struct TetrisPiece {
  int x, y;
  byte shape[4][4];
  };
  static TetrisPiece tetrisPiece;

  // ================= CONTROLE =================
  static unsigned long tetrisLastFall = 0;
  static unsigned long tetrisBlinkTimer = 0;
  static unsigned long tetrisMusicTimer = 0;
  static bool tetrisBlinkOn = true;
  static bool tetrisEsperandoSoltar = true;
  static bool tetrisRotSolto = true;
  static int tetrisPontos = 0;
  static int tetrisMusicIndex = 0;

  // ================= PEÇAS =================
  static const byte tetrisPieces[7][4][4] = {
  {{0,1,1,0},{0,1,1,0},{0,0,0,0},{0,0,0,0}},
  {{0,0,0,0},{1,1,1,1},{0,0,0,0},{0,0,0,0}},
  {{0,1,0,0},{1,1,1,0},{0,0,0,0},{0,0,0,0}},
  {{1,0,0,0},{1,1,1,0},{0,0,0,0},{0,0,0,0}},
  {{0,0,1,0},{1,1,1,0},{0,0,0,0},{0,0,0,0}},
  {{0,1,1,0},{1,1,0,0},{0,0,0,0},{0,0,0,0}},
  {{1,1,0,0},{0,1,1,0},{0,0,0,0},{0,0,0,0}}
  };

  // ================= MÚSICA =================
  static const int tetrisStartMusic[][2] = {
  {900,80},{1200,80},{1500,120}
  };
  static const int tetrisStartMusicLen = 3;

  static const int tetrisGameOverMusic[][2] = {
  {800,120},{500,200}
  };
  static const int tetrisGameOverMusicLen = 2;

  // ================= SOM =================
  static void tetrisBeep(int f,int d){ tone(tetrisBuzzer,f,d); }

  // ================= ÍCONE =================
  void tetrisDrawIcon(int x,int y){
  int s=6;
  tetrisDisplay->drawBox(x,y,s,s);
  tetrisDisplay->drawBox(x+s+2,y,s,s);
  tetrisDisplay->drawBox(x+s/2+1,y+s+2,s,s);
  tetrisDisplay->drawBox(x,y+2*s+4,s,s);
  tetrisDisplay->drawBox(x+s+2,y+2*s+4,s,s);
  }

  // ================= DESENHO =================
  void tetrisDrawCell(int gx,int gy){
  tetrisDisplay->drawBox(
  TETRIS_OFFSET_X + gx*TETRIS_CELL,
  gy*TETRIS_CELL,
  TETRIS_CELL-1,
  TETRIS_CELL-1
  );
  }

  void tetrisDrawGrid(){
  for(int y=0;y<TETRIS_ROWS;y++)
  for(int x=0;x<TETRIS_COLS;x++)
  if(tetrisGrid[y][x]) tetrisDrawCell(x,y);
  }

  void tetrisDrawPiece(){
  for(int r=0;r<4;r++)
  for(int c=0;c<4;c++)
  if(tetrisPiece.shape[r][c]){
  int gx=tetrisPiece.x+c;
  int gy=tetrisPiece.y+r;
  if(gy>=0) tetrisDrawCell(gx,gy);
  }
  }

  void tetrisDrawBorders(){
  int l=TETRIS_OFFSET_X-1;
  int r=TETRIS_OFFSET_X+TETRIS_COLS*TETRIS_CELL;
  tetrisDisplay->drawVLine(l,0,64);
  tetrisDisplay->drawVLine(r,0,64);
  }

  // ================= COLISÃO =================
  bool tetrisCollision(int nx,int ny){
  for(int r=0;r<4;r++)
  for(int c=0;c<4;c++)
  if(tetrisPiece.shape[r][c]){
  int gx=nx+c, gy=ny+r;
  if(gx<0||gx>=TETRIS_COLS||gy>=TETRIS_ROWS) return true;
  if(gy>=0 && tetrisGrid[gy][gx]) return true;
  }
  return false;
  }

  // ================= ROTAÇÃO =================
  void tetrisRotatePiece(){
  byte tmp[4][4];
  for(int r=0;r<4;r++)
  for(int c=0;c<4;c++)
  tmp[c][3-r]=tetrisPiece.shape[r][c];

  for(int r=0;r<4;r++)
  for(int c=0;c<4;c++)
  if(tmp[r][c]){
  int gx=tetrisPiece.x+c, gy=tetrisPiece.y+r;
  if(gx<0||gx>=TETRIS_COLS||gy>=TETRIS_ROWS) return;
  if(gy>=0 && tetrisGrid[gy][gx]) return;
  }

  memcpy(tetrisPiece.shape,tmp,16);
  tetrisBeep(900,40);
  }

  // ================= FIXAR =================
  void tetrisFixPiece(){
  for(int r=0;r<4;r++)
  for(int c=0;c<4;c++)
  if(tetrisPiece.shape[r][c]){
  int gy=tetrisPiece.y+r;
  if(gy>=0) tetrisGrid[gy][tetrisPiece.x+c]=1;
  }
  }

  // ================= LIMPAR LINHAS =================
  void tetrisClearLines(){
  for(int y=TETRIS_ROWS-1;y>=0;y--){
  bool full=true;
  for(int x=0;x<TETRIS_COLS;x++) if(!tetrisGrid[y][x]) full=false;
  if(full){
  for(int yy=y;yy>0;yy--) memcpy(tetrisGrid[yy],tetrisGrid[yy-1],TETRIS_COLS);
  memset(tetrisGrid[0],0,TETRIS_COLS);
  tetrisPontos++;
  tetrisBeep(1200,80);
  y++;
  }
  }
  }

  // ================= NOVA PEÇA =================
  void tetrisNewPiece(){
  memcpy(tetrisPiece.shape,tetrisPieces[random(0,7)],16);
  tetrisPiece.x=(TETRIS_COLS/2)-2;
  tetrisPiece.y=-1;
  if(tetrisCollision(tetrisPiece.x,tetrisPiece.y))
  tetrisState=TETRIS_GAMEOVER;
  }

  // ================= INIT =================
  void tetrisInit(U8G2 *u8g2,int buzzerPin){
  tetrisDisplay=u8g2;
  tetrisBuzzer=buzzerPin;

  pinMode(TETRIS_BTN_LEFT,INPUT_PULLUP);
  pinMode(TETRIS_BTN_RIGHT,INPUT_PULLUP);
  pinMode(TETRIS_BTN_ROTATE,INPUT_PULLUP);
  pinMode(TETRIS_BTN_START,INPUT_PULLUP);

  randomSeed(millis());
  tetrisReset();
  }

  // ================= RESET =================
  void tetrisReset(){
  memset(tetrisGrid,0,sizeof(tetrisGrid));
  tetrisPontos=0;
  tetrisBlinkTimer=millis();
  tetrisMusicTimer=millis();
  tetrisMusicIndex=0;
  tetrisBlinkOn=true;
  tetrisEsperandoSoltar=true;
  tetrisState=TETRIS_START;
  tetrisNewPiece();
  }

  // ================= LOOP =================
  void tetrisLoop(){

  // ===== START =====
  if(tetrisState==TETRIS_START){

  if(millis()-tetrisBlinkTimer>400){
  tetrisBlinkTimer=millis();
  tetrisBlinkOn=!tetrisBlinkOn;
  }

  if(millis()-tetrisMusicTimer>300){
  tetrisMusicTimer=millis();
  tetrisBeep(
  tetrisStartMusic[tetrisMusicIndex][0],
  tetrisStartMusic[tetrisMusicIndex][1]
  );
  tetrisMusicIndex=(tetrisMusicIndex+1)%tetrisStartMusicLen;
  }

  if(tetrisEsperandoSoltar){
  if(digitalRead(TETRIS_BTN_START)==HIGH)
  tetrisEsperandoSoltar=false;
  } else if(digitalRead(TETRIS_BTN_START)==LOW){
  noTone(tetrisBuzzer);
  tetrisBeep(1000,150);
  tetrisState=TETRIS_PLAY;
  delay(200);
  }

  tetrisDisplay->clearBuffer();
  tetrisDisplay->setFont(u8g2_font_6x12_tf);
  tetrisDisplay->drawStr(42,12,"TETRIS");
  tetrisDrawIcon(54,18);
  if(tetrisBlinkOn)
  tetrisDisplay->drawStr(18,56,"PRESSIONE START");
  tetrisDisplay->sendBuffer();
  return;
  }

  // ===== PLAY =====
  if(tetrisState==TETRIS_PLAY){

  if(!digitalRead(TETRIS_BTN_LEFT)&&!tetrisCollision(tetrisPiece.x-1,tetrisPiece.y)){
  tetrisPiece.x--; delay(70);
  }
  if(!digitalRead(TETRIS_BTN_RIGHT)&&!tetrisCollision(tetrisPiece.x+1,tetrisPiece.y)){
  tetrisPiece.x++; delay(70);
  }

  if(tetrisRotSolto && !digitalRead(TETRIS_BTN_ROTATE)){
  tetrisRotatePiece(); tetrisRotSolto=false;
  }
  if(digitalRead(TETRIS_BTN_ROTATE)) tetrisRotSolto=true;

  if(millis()-tetrisLastFall>500){
  tetrisLastFall=millis();
  if(!tetrisCollision(tetrisPiece.x,tetrisPiece.y+1))
  tetrisPiece.y++;
  else{
  tetrisFixPiece();
  tetrisClearLines();
  tetrisNewPiece();
  }
  }

  tetrisDisplay->clearBuffer();
  tetrisDrawBorders();
  tetrisDisplay->setFont(u8g2_font_5x8_tf);
  tetrisDisplay->setCursor(0,8);
  tetrisDisplay->print("PTS:");
  tetrisDisplay->print(tetrisPontos);
  tetrisDrawGrid();
  tetrisDrawPiece();
  tetrisDisplay->sendBuffer();
  return;
  }

  // ===== GAME OVER =====
  if(tetrisState==TETRIS_GAMEOVER){

  static bool tocou=false;
  if(!tocou){
  for(int i=0;i<tetrisGameOverMusicLen;i++){
  tetrisBeep(tetrisGameOverMusic[i][0],tetrisGameOverMusic[i][1]);
  delay(220);
  }
  tocou=true;
  }

  if(millis()-tetrisBlinkTimer>400){
  tetrisBlinkTimer=millis();
  tetrisBlinkOn=!tetrisBlinkOn;
  }

  tetrisDisplay->clearBuffer();
  tetrisDisplay->setFont(u8g2_font_6x12_tf);
  tetrisDisplay->drawStr(32,22,"GAME OVER");
  if(tetrisBlinkOn)
  tetrisDisplay->drawStr(18,52,"PRESSIONE START");
  tetrisDisplay->sendBuffer();

  if(!digitalRead(TETRIS_BTN_START)){
  tocou=false;
  tetrisReset();
  delay(300);
  }
  }
  }

  #endif

Etapa 8: Pong.h

• #ifndef PONG_H
  #define PONG_H

  #include <U8g2lib.h>

  // ================= PROTÓTIPOS =================
  void pongInit(U8G2 *u8g2, int buzzerPin);
  void pongReset();
  void pongLoop();

  // ================= DISPLAY / BUZZER =================
  static U8G2 *pongDisplay;
  static int pongBuzzer;

  // ================= PINOS =================
  #define PIN_BTN_LEFT 27
  #define PIN_BTN_RIGHT 14
  #define PIN_BTN_OK 33

  // ================= ESTADOS =================
  enum PongEstado {
  PONG_TELA_INICIO,
  PONG_JOGANDO,
  PONG_GAME_OVER
  };

  static PongEstado pongEstado = PONG_TELA_INICIO;

  // ================= VARIÁVEIS =================
  static int paddleX;
  static const int paddleW = 24;
  static const int paddleY = 58;

  static int ballX, ballY;
  static int ballDX, ballDY;

  static int pontos = 0;

  // ================= TEMPO =================
  static unsigned long lastBallMove = 0;
  static unsigned long lastPaddleMove = 0;
  static unsigned long blinkTimer = 0;
  static unsigned long musicTimer = 0;

  // ================= CONTROLE =================
  static bool blinkOn = true;
  static bool aguardandoSoltarBotao = true;
  static int musicIndex = 0;

  // ================= BEEP =================
  static void pongBeep(int f, int d) {
  tone(pongBuzzer, f, d);
  }

  static void pongStopSound() {
  noTone(pongBuzzer);
  }

  // ================= MUSIQUINHA =================
  static const int introMusic[][2] = {
  {1200, 120},
  {1500, 120},
  {1800, 120},
  {1500, 120}
  };
  static const int introMusicLen = 4;

  // ================= DESENHO CONTROLE =================
  static void drawGamerIcon(int x, int y) {
  // Corpo
  pongDisplay->drawRFrame(x, y, 40, 18, 4);

  // Direcional
  pongDisplay->drawBox(x + 6, y + 7, 6, 2);
  pongDisplay->drawBox(x + 8, y + 5, 2, 6);

  // Botões
  pongDisplay->drawDisc(x + 30, y + 7, 2);
  pongDisplay->drawDisc(x + 34, y + 10, 2);
  }

  // ================= INIT =================
  void pongInit(U8G2 *u8g2, int buzzerPin) {
  pongDisplay = u8g2;
  pongBuzzer = buzzerPin;
  pongReset();
  }

  // ================= RESET =================
  void pongReset() {
  paddleX = 52;
  ballX = 64;
  ballY = 40;
  ballDX = 1;
  ballDY = -1;

  pontos = 0;
  pongEstado = PONG_TELA_INICIO;

  aguardandoSoltarBotao = true;
  blinkTimer = millis();
  musicTimer = millis();
  musicIndex = 0;
  blinkOn = true;
  }

  // ================= LOOP =================
  void pongLoop() {

  // ======= TELA START =======
  if (pongEstado == PONG_TELA_INICIO) {

  if (millis() - blinkTimer > 400) {
  blinkTimer = millis();
  blinkOn = !blinkOn;
  }

  if (millis() - musicTimer > 200) {
  musicTimer = millis();
  pongBeep(introMusic[musicIndex][0], introMusic[musicIndex][1]);
  musicIndex++;
  if (musicIndex >= introMusicLen) musicIndex = 0;
  }

  if (aguardandoSoltarBotao) {
  if (digitalRead(PIN_BTN_OK) == HIGH)
  aguardandoSoltarBotao = false;
  } else {
  if (digitalRead(PIN_BTN_OK) == LOW) {
  pongStopSound();
  pongBeep(2500, 120);
  pongEstado = PONG_JOGANDO;
  delay(200);
  }
  }

  pongDisplay->clearBuffer();
  pongDisplay->setFont(u8g2_font_6x12_tf);

  pongDisplay->drawStr(42, 12, "PONG");

  drawGamerIcon(44, 18);

  if (blinkOn)
  pongDisplay->drawStr(18, 55, "PRESSIONE START");

  pongDisplay->sendBuffer();
  return;
  }

  // ======= GAME OVER =======
  if (pongEstado == PONG_GAME_OVER) {

  if (digitalRead(PIN_BTN_OK) == LOW) {
  pongReset();
  delay(300);
  }

  pongDisplay->clearBuffer();
  pongDisplay->setFont(u8g2_font_6x12_tf);

  pongDisplay->drawStr(28, 20, "GAME OVER");

  char txt[20];
  sprintf(txt, "PONTOS: %d", pontos);
  pongDisplay->drawStr(24, 38, txt);

  pongDisplay->drawStr(10, 58, "OK = REINICIAR");
  pongDisplay->sendBuffer();
  return;
  }

  // ======= JOGANDO =======
  if (millis() - lastPaddleMove > 20) {
  lastPaddleMove = millis();

  if (digitalRead(PIN_BTN_LEFT) == LOW && paddleX > 0)
  paddleX -= 1;

  if (digitalRead(PIN_BTN_RIGHT) == LOW && paddleX < 128 - paddleW)
  paddleX += 1;
  }

  if (millis() - lastBallMove > 35) {
  lastBallMove = millis();

  ballX += ballDX;
  ballY += ballDY;

  if (ballX <= 0 || ballX >= 125) {
  ballDX = -ballDX;
  pongBeep(1200, 20);
  }

  if (ballY <= 0) {
  ballDY = -ballDY;
  pongBeep(1200, 20);
  }

  if (ballY >= paddleY - 2 &&
  ballX >= paddleX &&
  ballX <= paddleX + paddleW) {
  ballDY = -ballDY;
  pontos++;
  pongBeep(2000, 30);
  }

  if (ballY > 63) {
  pongBeep(400, 300);
  pongEstado = PONG_GAME_OVER;
  delay(200);
  }
  }

  pongDisplay->clearBuffer();

  pongDisplay->drawBox(paddleX, paddleY, paddleW, 4);
  pongDisplay->drawBox(ballX, ballY, 3, 3);

  pongDisplay->setFont(u8g2_font_5x8_tf);
  char s[15];
  sprintf(s, "PONTOS:%d", pontos);
  pongDisplay->drawStr(2, 8, s);

  pongDisplay->sendBuffer();
  }

  #endif

Etapa 9: Shooter.h

• #ifndef SHOOTER_H
  #define SHOOTER_H

  #include <U8g2lib.h>

  // ================= PROTÓTIPOS =================
  void shooterInit(U8G2 *u8g2, int buzzerPin);
  void shooterReset();
  void shooterLoop();

  // ================= DISPLAY / BUZZER =================
  static U8G2 *shooterDisplay;
  static int shooterBuzzer;

  // ================= PINOS =================
  #define PIN_BTN_LEFT 27
  #define PIN_BTN_RIGHT 14
  #define PIN_BTN_UP 25 // ATIRAR / START
  #define PIN_BTN_OK 33

  // ================= ESTADO DO JOGO =================
  enum ShooterState { SHOOTER_START, SHOOTER_PLAY, SHOOTER_GAMEOVER };
  static ShooterState shooterState = SHOOTER_START;

  // ================= NAVE =================
  static int naveX;
  static const int naveY = 54;
  static const int naveW = 20;
  static const int naveH = 6;

  // ================= TIROS =================
  #define MAX_TIROS 12
  struct Tiro { bool ativo; int x, y; };
  static Tiro tiros[MAX_TIROS];

  // ================= INIMIGOS =================
  #define MAX_INIMIGOS 5
  static int inimigoX[MAX_INIMIGOS];
  static int inimigoY[MAX_INIMIGOS];

  // ================= CONTROLE =================
  static int shooterPontos = 0;
  static unsigned long shooterLastMove = 0;
  static unsigned long shooterLastEnemy = 0;
  static unsigned long shooterLastShot = 0;
  static unsigned long shooterBlinkTimer = 0;
  static bool shooterBlinkOn = true;
  static bool shooterAguardandoSoltarBotao = true;
  static unsigned long shooterMusicTimer = 0;
  static int shooterMusicIndex = 0;

  // ================= MUSIQUINHA =================
  // Start: notas suaves e ascendentes
  static const int shooterIntroMusic[][2] = {
  {600,120}, {800,120}, {1000,120}, {1200,120}, {1400,150}
  };
  // Game Over: notas descendentes suaves
  static const int shooterGameOverMusic[][2] = {
  {800,150}, {700,150}, {600,150}, {500,200}, {400,250}
  };
  static const int shooterIntroMusicLen = 5;
  static const int shooterGameOverMusicLen = 5;

  // ================= SOM =================
  static void sBeep(int f,int d){tone(shooterBuzzer,f,d);}
  static void shooterStopSound(){noTone(shooterBuzzer);}

  // ================= DESENHOS =================
  static void drawShooterGamerIcon(int x,int y){
  shooterDisplay->drawRFrame(x,y,40,18,4);
  shooterDisplay->drawBox(x+6,y+7,6,2);
  shooterDisplay->drawBox(x+8,y+5,2,6);
  shooterDisplay->drawDisc(x+30,y+7,2);
  shooterDisplay->drawDisc(x+34,y+10,2);
  }

  static void drawNave(int x,int y){
  shooterDisplay->drawBox(x,y,naveW,naveH);
  shooterDisplay->drawBox(x+naveW/2-2,y-6,4,6);
  }

  // ===== Tiros grandes e lentos =====
  static void drawTiro(int x,int y){
  shooterDisplay->drawDisc(x,y,6);
  }

  static void drawInimigo(int x,int y){
  shooterDisplay->drawFrame(x,y,12,8);
  shooterDisplay->drawBox(x+2,y+2,8,3);
  }

  // ================= INIT =================
  void shooterInit(U8G2 *u8g2,int buzzerPin){
  shooterDisplay = u8g2;
  shooterBuzzer = buzzerPin;
  pinMode(PIN_BTN_LEFT,INPUT_PULLUP);
  pinMode(PIN_BTN_RIGHT,INPUT_PULLUP);
  pinMode(PIN_BTN_UP,INPUT_PULLUP);
  pinMode(PIN_BTN_OK,INPUT_PULLUP);
  shooterReset();
  }

  // ================= RESET =================
  void shooterReset(){
  shooterState = SHOOTER_START;
  naveX = (128-naveW)/2;
  shooterPontos = 0;
  for(int i=0;i<MAX_INIMIGOS;i++){
  inimigoX[i]=random(4,118);
  inimigoY[i]=random(-80,-10);
  }
  for(int i=0;i<MAX_TIROS;i++) tiros[i].ativo=false;
  shooterBlinkTimer=millis();
  shooterBlinkOn=true;
  shooterAguardandoSoltarBotao=true;
  shooterMusicTimer=millis();
  shooterMusicIndex=0;
  shooterLastShot=0;
  }

  // ================= LOOP =================
  void shooterLoop(){

  // ===== START =====
  if(shooterState==SHOOTER_START){
  if(millis()-shooterBlinkTimer>400){shooterBlinkTimer=millis();shooterBlinkOn=!shooterBlinkOn;}
  if(millis()-shooterMusicTimer>300){
  shooterMusicTimer=millis();
  sBeep(shooterIntroMusic[shooterMusicIndex][0],shooterIntroMusic[shooterMusicIndex][1]);
  shooterMusicIndex=(shooterMusicIndex+1)%shooterIntroMusicLen;
  }
  if(shooterAguardandoSoltarBotao){
  if(digitalRead(PIN_BTN_OK)==HIGH) shooterAguardandoSoltarBotao=false;
  } else if(digitalRead(PIN_BTN_OK)==LOW){
  shooterStopSound();
  sBeep(1000,150);
  shooterState=SHOOTER_PLAY;
  delay(200);
  }
  shooterDisplay->clearBuffer();
  shooterDisplay->setFont(u8g2_font_6x12_tf);
  shooterDisplay->drawStr(28,12,"SHOOTER");
  drawShooterGamerIcon(44,18);
  if(shooterBlinkOn) shooterDisplay->drawStr(18,55,"PRESSIONE START");
  shooterDisplay->sendBuffer();
  return;
  }

  // ===== PLAY =====
  if(shooterState==SHOOTER_PLAY){

  // MOVIMENTO NAVE
  if(millis()-shooterLastMove>15){shooterLastMove=millis();
  if(!digitalRead(PIN_BTN_LEFT) && naveX>0) naveX-=2;
  if(!digitalRead(PIN_BTN_RIGHT) && naveX<128-naveW) naveX+=2;
  }

  // DISPARO: ainda mais lento
  if(!digitalRead(PIN_BTN_UP) && millis()-shooterLastShot>400){
  for(int i=0;i<MAX_TIROS;i++){
  if(!tiros[i].ativo){
  tiros[i].ativo = true;
  tiros[i].x = naveX + naveW/2;
  tiros[i].y = naveY - 4;
  sBeep(2000,40);
  shooterLastShot = millis();
  break;
  }
  }
  }

  // MOVIMENTO TIROS: mais lento
  for(int i=0;i<MAX_TIROS;i++){
  if(tiros[i].ativo){
  tiros[i].y -= 1;
  if(tiros[i].y < 0) tiros[i].ativo = false;
  }
  }

  // INIMIGOS
  if(millis()-shooterLastEnemy>350){shooterLastEnemy=millis();
  for(int i=0;i<MAX_INIMIGOS;i++){
  inimigoY[i]+=2;
  if(inimigoY[i]>=naveY){sBeep(300,500); shooterState=SHOOTER_GAMEOVER;}
  }
  }

  // COLISÃO
  for(int i=0;i<MAX_INIMIGOS;i++){
  for(int j=0;j<MAX_TIROS;j++){
  if(tiros[j].ativo &&
  tiros[j].x>=inimigoX[i] &&
  tiros[j].x<=inimigoX[i]+12 &&
  tiros[j].y>=inimigoY[i] &&
  tiros[j].y<=inimigoY[i]+8){
  tiros[j].ativo=false;
  shooterPontos++;
  sBeep(1500,80);
  inimigoX[i]=random(4,118);
  inimigoY[i]=random(-80,-10);
  }
  }
  }

  // DESENHO
  shooterDisplay->clearBuffer();
  drawNave(naveX,naveY);
  for(int i=0;i<MAX_TIROS;i++) if(tiros[i].ativo) drawTiro(tiros[i].x,tiros[i].y);
  for(int i=0;i<MAX_INIMIGOS;i++) drawInimigo(inimigoX[i],inimigoY[i]);
  shooterDisplay->setFont(u8g2_font_5x8_tf);
  char txt[16]; sprintf(txt,"PONTOS:%d",shooterPontos);
  shooterDisplay->drawStr(2,8,txt);
  shooterDisplay->sendBuffer();
  return;
  }

  // ===== GAME OVER =====
  if(shooterState==SHOOTER_GAMEOVER){
  if(millis()-shooterBlinkTimer>400){shooterBlinkTimer=millis(); shooterBlinkOn=!shooterBlinkOn;}
  if(millis()-shooterMusicTimer>400){ // música Game Over
  shooterMusicTimer=millis();
  sBeep(shooterGameOverMusic[shooterMusicIndex][0], shooterGameOverMusic[shooterMusicIndex][1]);
  shooterMusicIndex=(shooterMusicIndex+1)%shooterGameOverMusicLen;
  }
  shooterDisplay->clearBuffer();
  shooterDisplay->setFont(u8g2_font_6x12_tf);
  shooterDisplay->drawStr(26,20,"GAME OVER");
  char txt[20]; sprintf(txt,"PONTOS:%d",shooterPontos);
  shooterDisplay->drawStr(28,38,txt);
  if(shooterBlinkOn) shooterDisplay->drawStr(12,58,"OK = REINICIAR");
  shooterDisplay->sendBuffer();
  if(!digitalRead(PIN_BTN_UP)){ shooterReset(); delay(300);}
  }

  }

  #endif

Etapa 10: Racer.h

• #ifndef RACER_H
  #define RACER_H

  #include <U8g2lib.h>

  // ================= PROTÓTIPOS =================
  void racerInit(U8G2 *u8g2, int buzzerPin);
  void racerReset();
  void racerLoop();

  // ================= DISPLAY / BUZZER =================
  static U8G2 *racerDisplay;
  static int racerBuzzer;

  // ================= PINOS =================
  #define RACER_PIN_LEFT 27
  #define RACER_PIN_RIGHT 14
  #define RACER_PIN_OK 33 // START / REINICIAR

  // ================= ESTADO DO JOGO =================
  enum RacerState { RACER_START, RACER_PLAY, RACER_GAMEOVER };
  static RacerState racerState = RACER_START;

  // ================= JOGADOR =================
  static int racerPlayerX;
  static const int racerPlayerY = 50;
  static const int racerPlayerW = 11;
  static const int racerPlayerH = 11;

  // ================= INIMIGOS =================
  #define RACER_MAX_ENEMIES 4
  struct RacerEnemy { bool ativo; int x, y; int speed; };
  static RacerEnemy racerEnemies[RACER_MAX_ENEMIES];

  // ================= CONTROLE =================
  static int racerPontos = 0;
  static unsigned long racerLastMove = 0;
  static unsigned long racerLastEnemyFall = 0;
  static unsigned long racerBlinkTimer = 0;
  static bool racerBlinkOn = true;
  static bool racerEsperandoBotao = true;
  static unsigned long racerMusicTimer = 0;
  static int racerMusicIndex = 0;
  static unsigned long racerEngineTimer = 0;

  // ================= MUSIQUINHA =================
  static const int racerStartMusic[][2] = {{600,120},{800,120},{1000,120},{1200,150}};
  static const int racerGameOverMusic[][2] = {{800,150},{700,150},{600,150},{500,200}};
  static const int racerStartMusicLen = 4;
  static const int racerGameOverMusicLen = 4;

  // ================= SOM =================
  static void racerBeep(int f,int d){tone(racerBuzzer,f,d);}
  static void racerStopSound(){noTone(racerBuzzer);}
  static void racerEngineSound() {
  static bool toggle = false;
  int freq = toggle ? 700 : 900;
  toggle = !toggle;
  tone(racerBuzzer, freq, 50);
  }

  // ================= DESENHOS =================
  static void racerDrawPlayer(int x,int y){
  racerDisplay->drawBox(x, y, 3, 3);
  racerDisplay->drawBox(x + 8, y, 3, 3);
  racerDisplay->drawBox(x + 4, y + 4, 3, 3);
  racerDisplay->drawBox(x, y + 8, 3, 3);
  racerDisplay->drawBox(x + 8, y + 8, 3, 3);
  }

  static void racerDrawEnemy(int x,int y){
  racerDrawPlayer(x, y);
  }

  static void racerDrawTrack(){
  for(int i=0;i<64;i+=8){
  racerDisplay->drawVLine(20,i,4);
  racerDisplay->drawVLine(108,i,4);
  }
  }

  // ================= INIT =================
  void racerInit(U8G2 *u8g2,int buzzerPin){
  racerDisplay = u8g2;
  racerBuzzer = buzzerPin;
  pinMode(RACER_PIN_LEFT,INPUT_PULLUP);
  pinMode(RACER_PIN_RIGHT,INPUT_PULLUP);
  pinMode(RACER_PIN_OK,INPUT_PULLUP);
  racerReset();
  }

  // ================= RESET =================
  void racerReset(){
  racerState = RACER_START;
  racerPlayerX = 64;
  racerPontos = 0;
  for(int i=0;i<RACER_MAX_ENEMIES;i++){
  racerEnemies[i].ativo = false;
  racerEnemies[i].x = 0;
  racerEnemies[i].y = -30 * i; // espaçamento inicial
  racerEnemies[i].speed = random(2,5);
  }
  racerBlinkTimer = millis();
  racerBlinkOn = true;
  racerEsperandoBotao = true;
  racerMusicTimer = millis();
  racerMusicIndex = 0;
  racerLastMove = 0;
  racerLastEnemyFall = 0;
  racerEngineTimer = 0;
  }

  // ================= LOOP =================
  void racerLoop(){

  // ===== START =====
  if(racerState==RACER_START){
  if(millis()-racerBlinkTimer>400){racerBlinkTimer=millis(); racerBlinkOn=!racerBlinkOn;}
  if(millis()-racerMusicTimer>300){
  racerMusicTimer=millis();
  racerBeep(racerStartMusic[racerMusicIndex][0], racerStartMusic[racerMusicIndex][1]);
  racerMusicIndex=(racerMusicIndex+1)%racerStartMusicLen;
  }
  // aguarda soltar o botão
  if(racerEsperandoBotao){
  if(digitalRead(RACER_PIN_OK)==HIGH) racerEsperandoBotao=false;
  } else if(digitalRead(RACER_PIN_OK)==LOW){
  racerStopSound();
  racerBeep(1000,150);
  racerState=RACER_PLAY;
  delay(200);
  }

  // Desenho da tela de START
  racerDisplay->clearBuffer();
  racerDisplay->setFont(u8g2_font_6x12_tf);
  racerDisplay->drawStr(30,12,"RACER GAME");

  // ================= ÍCONE / CARRO MAIOR =================
  int iconeX = 54;
  int iconeY = 20;
  racerDisplay->drawBox(iconeX, iconeY, 6, 6); // topo esquerda
  racerDisplay->drawBox(iconeX + 12, iconeY, 6, 6); // topo direita
  racerDisplay->drawBox(iconeX + 6, iconeY + 6, 6, 6);// meio
  racerDisplay->drawBox(iconeX, iconeY + 12, 6, 6); // base esquerda
  racerDisplay->drawBox(iconeX + 12, iconeY + 12, 6, 6);// base direita

  // Mensagem piscando
  if(racerBlinkOn) racerDisplay->drawStr(18,55,"PRESSIONE START");
  racerDisplay->sendBuffer();
  return;
  }


  // ===== PLAY =====
  if(racerState==RACER_PLAY){

  // MOVIMENTO JOGADOR
  if(millis()-racerLastMove>15){ racerLastMove=millis();
  if(!digitalRead(RACER_PIN_LEFT) && racerPlayerX>24) racerPlayerX-=2;
  if(!digitalRead(RACER_PIN_RIGHT) && racerPlayerX<108-racerPlayerW) racerPlayerX+=2;
  }

  // INIMIGOS DESCENDO
  if(millis()-racerLastEnemyFall>100){ racerLastEnemyFall=millis();
  for(int i=0;i<RACER_MAX_ENEMIES;i++){
  if(racerEnemies[i].ativo){
  racerEnemies[i].y += racerEnemies[i].speed;
  if(racerEnemies[i].y >= 64){
  racerEnemies[i].ativo=false;
  racerPontos++;
  }
  // COLISÃO
  if(racerEnemies[i].y + 11 >= racerPlayerY && racerEnemies[i].y <= racerPlayerY + racerPlayerH &&
  racerEnemies[i].x + 11 >= racerPlayerX && racerEnemies[i].x <= racerPlayerX + racerPlayerW){
  racerState=RACER_GAMEOVER;
  racerBeep(300,500);
  }
  } else {
  // novo inimigo só aparece se houver espaço vertical livre
  bool podeSpawn = true;
  for(int j=0;j<RACER_MAX_ENEMIES;j++){
  if(racerEnemies[j].ativo && abs(racerEnemies[j].y)<20) podeSpawn=false;
  }
  if(podeSpawn){
  racerEnemies[i].ativo = true;
  racerEnemies[i].x = random(28, 94);
  racerEnemies[i].y = random(-50,-10);
  racerEnemies[i].speed = random(2,5);
  }
  }
  }
  }

  // SOM MOTOR
  if(millis() - racerEngineTimer > 60){
  racerEngineTimer = millis();
  racerEngineSound();
  }

  // DESENHO
  racerDisplay->clearBuffer();
  racerDrawTrack();
  racerDrawPlayer(racerPlayerX,racerPlayerY);
  for(int i=0;i<RACER_MAX_ENEMIES;i++) if(racerEnemies[i].ativo) racerDrawEnemy(racerEnemies[i].x,racerEnemies[i].y);
  racerDisplay->setFont(u8g2_font_5x8_tf);
  char txt[16]; sprintf(txt,"PONTOS:%d",racerPontos);
  racerDisplay->drawStr(2,8,txt);
  racerDisplay->sendBuffer();
  return;
  }

  // ===== GAME OVER =====
  if(racerState==RACER_GAMEOVER){
  if(millis()-racerBlinkTimer>400){racerBlinkTimer=millis(); racerBlinkOn=!racerBlinkOn;}
  if(millis()-racerMusicTimer>400){
  racerMusicTimer=millis();
  racerBeep(racerGameOverMusic[racerMusicIndex][0], racerGameOverMusic[racerMusicIndex][1]);
  racerMusicIndex=(racerMusicIndex+1)%racerGameOverMusicLen;
  }
  racerDisplay->clearBuffer();
  racerDisplay->setFont(u8g2_font_6x12_tf);
  racerDisplay->drawStr(26,20,"GAME OVER");
  char txt[20]; sprintf(txt,"PONTOS:%d",racerPontos);
  racerDisplay->drawStr(28,38,txt);
  if(racerBlinkOn) racerDisplay->drawStr(12,58,"OK = REINICIAR");
  racerDisplay->sendBuffer();
  if(!digitalRead(RACER_PIN_OK)) { racerReset(); delay(300);}
  }

  }

  #endif

Etapa 11: Spacetrasher.h

• #ifndef SPACETRASH_H
  #define SPACETRASH_H

  #include <U8g2lib.h>
  #include <Arduino.h>

  // ================== CONFIGURAÇÕES ==================
  #define ST_OBJ_CNT 30
  #define ST_FP 4
  #define ST_AREA_HEIGHT 56
  #define ST_AREA_WIDTH 128

  // ================== ESTRUTURAS ==================
  typedef struct {
  uint8_t ot; // tipo do objeto
  int8_t tmp; // valor temporário
  int16_t x, y; // posição
  int8_t x0, y0, x1, y1; // bounding box
  } st_obj;

  // ================== VARIÁVEIS GLOBAIS ==================
  static U8G2 *st_u8g2 = nullptr;
  static uint8_t st_buzzerPin = 0;
  static uint8_t st_player_pos = 28;
  static uint16_t st_player_points = 0;
  static uint16_t st_player_points_delayed = 0;
  static uint16_t st_highscore = 0;
  static uint8_t st_state = 0;
  static uint8_t st_difficulty = 1;
  static uint16_t st_to_diff_cnt = 0;
  static st_obj st_objects[ST_OBJ_CNT];
  static uint8_t st_fire_player = 0;
  static uint8_t st_is_fire_last_value = 1;

  // Estados
  #define ST_STATE_PREPARE 0
  #define ST_STATE_IPREPARE 1
  #define ST_STATE_GAME 2
  #define ST_STATE_END 3
  #define ST_STATE_IEND 4

  // Tipos de objetos
  #define ST_OT_TRASH1 4
  #define ST_OT_PLAYER 5
  #define ST_OT_MISSLE 3
  #define ST_OT_BIG_TRASH 2
  #define ST_OT_TRASH2 9

  // Bitmaps
  static const uint8_t st_bitmap_player1[] = { 0x060, 0x0f8, 0x07e, 0x0f8, 0x060 };
  static const uint8_t st_bitmap_trash_5x5_1[] = { 0x070, 0x0f0, 0x0f8, 0x078, 0x030 };
  static const uint8_t st_bitmap_trash_5x5_2[] = { 0x030, 0x0f8, 0x0f8, 0x0f0, 0x070 };
  static const uint8_t st_bitmap_trash_7x7[] = { 0x038, 0x07c, 0x0fc, 0x0fe, 0x0fe, 0x07e, 0x078 };

  // ================== FUNÇÕES INTERNAS ==================
  static void st_beep(int f = 2000, int d = 60) {
  if(st_buzzerPin) tone(st_buzzerPin, f, d);
  }

  static void st_ClrObjs() {
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  st_objects[i].ot = 0;
  }
  }

  static int8_t st_NewObj() {
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  if(st_objects[i].ot == 0) return i;
  }
  return -1;
  }

  static void st_SetXY(st_obj *o, uint8_t x, uint8_t y) {
  o->x = ((int16_t)x) << ST_FP;
  o->y = ((int16_t)y) << ST_FP;
  }

  static void st_InitTrash(uint8_t x, uint8_t y) {
  int8_t objnr = st_NewObj();
  if(objnr < 0) return;
  st_obj *o = &st_objects[objnr];
  o->ot = (rand() & 1) ? ST_OT_TRASH1 : ST_OT_TRASH2;
  o->tmp = (rand() & 1) ? 1 : -1;
  st_SetXY(o, x, y);
  o->x0 = -3; o->x1 = 1;
  o->y0 = -2; o->y1 = 2;
  // 25% de chance de ser lixo grande em dificuldade alta
  if(st_difficulty >= 5 && (rand() & 3) == 0) {
  o->ot = ST_OT_BIG_TRASH;
  o->y0--; o->y1++;
  o->x0--; o->x1++;
  }
  }

  static void st_NewPlayerMissle(uint8_t x, uint8_t y) {
  int8_t objnr = st_NewObj();
  if(objnr < 0) return;
  st_obj *o = &st_objects[objnr];
  o->ot = ST_OT_MISSLE;
  st_SetXY(o, x, y);
  o->x0 = -4; o->x1 = 1;
  o->y0 = 0; o->y1 = 0;
  }

  static void st_NewPlayer() {
  int8_t objnr = st_NewObj();
  if(objnr < 0) return;
  st_obj *o = &st_objects[objnr];
  o->x = 6 << ST_FP;
  o->y = (ST_AREA_HEIGHT / 2) << ST_FP;
  o->x0 = -6; o->x1 = 0;
  o->y0 = -2; o->y1 = 2;
  o->ot = ST_OT_PLAYER;
  }

  static void st_FireStep(uint8_t is_fire) {
  if(st_fire_player < 20) {
  st_fire_player++;
  } else {
  if(st_is_fire_last_value && !is_fire) {
  st_fire_player = 0;
  }
  }
  st_is_fire_last_value = is_fire;
  }

  static void st_InitDeltaTrash() {
  // Contar lixo atual
  uint8_t trash_cnt = 0;
  uint8_t max_x = 0;
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  uint8_t ot = st_objects[i].ot;
  if(ot == ST_OT_TRASH1 || ot == ST_OT_TRASH2 || ot == ST_OT_BIG_TRASH) {
  trash_cnt++;
  uint8_t x = st_objects[i].x >> ST_FP;
  if(x > max_x) max_x = x;
  }
  }
  // Criar novo lixo se necessário
  if(trash_cnt < 20 && max_x < (ST_AREA_WIDTH - 20)) {
  st_InitTrash(ST_AREA_WIDTH - 1, rand() % ST_AREA_HEIGHT);
  }
  }

  static void st_DrawBitmap(uint8_t x, uint8_t y, const uint8_t *bm, uint8_t w, uint8_t h) {
  uint8_t screen_y = st_u8g2->getHeight() - 1 - y;
  if(screen_y < h) return; // Ajuste para não desenhar fora da tela
  st_u8g2->drawBitmap(x, screen_y - h + 1, (w + 7) / 8, h, bm);
  }

  static void st_DrawObjects() {
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  if(st_objects[i].ot == 0) continue;
  uint8_t x = st_objects[i].x >> ST_FP;
  uint8_t y = st_objects[i].y >> ST_FP;
  switch(st_objects[i].ot) {
  case ST_OT_PLAYER:
  st_DrawBitmap(x, y, st_bitmap_player1, 7, 5);
  break;
  case ST_OT_TRASH1:
  st_DrawBitmap(x, y, st_bitmap_trash_5x5_1, 5, 5);
  break;
  case ST_OT_TRASH2:
  st_DrawBitmap(x, y, st_bitmap_trash_5x5_2, 5, 5);
  break;
  case ST_OT_BIG_TRASH:
  st_DrawBitmap(x, y, st_bitmap_trash_7x7, 7, 7);
  break;
  case ST_OT_MISSLE:
  st_u8g2->drawBox(x, st_u8g2->getHeight() - 1 - y, 3, 1);
  break;
  }
  }
  }

  static void st_DrawHUD() {
  char buf[16];
  // Pontuação
  st_u8g2->setFont(u8g2_font_5x7_tf);
  sprintf(buf, "%d", st_player_points_delayed);
  st_u8g2->drawStr(ST_AREA_WIDTH - strlen(buf) * 5 - 2, 6, buf);
  // Dificuldade
  sprintf(buf, "Lvl:%d", st_difficulty);
  st_u8g2->drawStr(2, 6, buf);
  // Barra de progresso da dificuldade
  uint8_t progress = map(st_to_diff_cnt, 0, 1500, 0, ST_AREA_WIDTH - 40);
  st_u8g2->drawFrame(40, 0, ST_AREA_WIDTH - 40, 3);
  st_u8g2->drawBox(40, 0, progress, 3);
  }

  static void st_DrawStartScreen() {
  st_u8g2->setFont(u8g2_font_6x10_tf);
  st_u8g2->drawStr(30, 20, "SPACE TRASH");
  st_u8g2->setFont(u8g2_font_5x8_tf);
  st_u8g2->drawStr(25, 40, "PRESS FIRE");
  // Desenha nave do jogador
  st_DrawBitmap(60, 50, st_bitmap_player1, 7, 5);
  }

  static void st_DrawGameOver() {
  st_u8g2->setFont(u8g2_font_6x10_tf);
  st_u8g2->drawStr(30, 20, "GAME OVER");
  st_u8g2->setFont(u8g2_font_5x8_tf);
  char buf[32];
  sprintf(buf, "SCORE: %d", st_player_points);
  st_u8g2->drawStr(30, 35, buf);
  if(st_player_points > st_highscore) {
  st_highscore = st_player_points;
  st_u8g2->drawStr(25, 45, "NEW HIGHSCORE!");
  } else {
  sprintf(buf, "HIGH: %d", st_highscore);
  st_u8g2->drawStr(35, 45, buf);
  }
  st_u8g2->drawStr(20, 55, "FIRE TO RESTART");
  }

  // ================== FUNÇÕES PÚBLICAS ==================
  void spacetrashInit(U8G2 *display, uint8_t buzzerPin) {
  st_u8g2 = display;
  st_buzzerPin = buzzerPin;
  }

  void spacetrashReset() {
  st_player_points = 0;
  st_player_points_delayed = 0;
  st_difficulty = 1;
  st_to_diff_cnt = 0;
  st_ClrObjs();
  st_NewPlayer();
  st_state = ST_STATE_PREPARE;
  st_beep(1500, 100);
  }

  void spacetrashLoop() {
  if(!st_u8g2) return;
  // Limpar buffer
  st_u8g2->clearBuffer();
  // Desenhar de acordo com o estado
  switch(st_state) {
  case ST_STATE_PREPARE:
  st_DrawStartScreen();
  break;
  case ST_STATE_GAME:
  // Desenhar objetos
  st_DrawObjects();
  // Desenhar HUD
  st_DrawHUD();
  // Atualizar lógica do jogo
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  if(st_objects[i].ot) {
  // Mover para esquerda
  st_objects[i].x -= (1 << ST_FP) / 8 + st_difficulty;
  // Remover se saiu da tela
  if((st_objects[i].x >> ST_FP) < -10) {
  st_objects[i].ot = 0;
  }
  }
  }
  // Gerar novo lixo
  if(rand() % (30 - st_difficulty) == 0) {
  st_InitDeltaTrash();
  }
  // Atualizar pontuação
  if(st_player_points_delayed < st_player_points) {
  st_player_points_delayed++;
  }
  // Aumentar dificuldade
  st_to_diff_cnt++;
  if(st_to_diff_cnt >= 1500) {
  st_to_diff_cnt = 0;
  st_difficulty++;
  st_player_points += 25;
  st_beep(1200, 50);
  }
  // Verificar colisões (simplificado)
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  if(st_objects[i].ot >= ST_OT_TRASH1 && st_objects[i].ot <= ST_OT_BIG_TRASH) {
  uint8_t trash_x = st_objects[i].x >> ST_FP;
  uint8_t trash_y = st_objects[i].y >> ST_FP;
  // Colisão com jogador
  if(trash_x < 10 && trash_x > 0 &&
  abs(trash_y - st_player_pos) < 5) {
  st_state = ST_STATE_END;
  st_beep(300, 200);
  }
  // Colisão com mísseis
  for(int j = 0; j < ST_OBJ_CNT; j++) {
  if(st_objects[j].ot == ST_OT_MISSLE) {
  uint8_t missle_x = st_objects[j].x >> ST_FP;
  uint8_t missle_y = st_objects[j].y >> ST_FP;
  if(abs(missle_x - trash_x) < 5 && abs(missle_y - trash_y) < 5) {
  st_objects[i].ot = 0;
  st_objects[j].ot = 0;
  st_player_points += st_difficulty * 5;
  st_beep(1000, 30);
  }
  }
  }
  }
  }
  break;
  case ST_STATE_END:
  st_DrawGameOver();
  break;
  }
  // Enviar buffer para o display
  st_u8g2->sendBuffer();
  }

  // Função para ser chamada no loop principal com os botões
  void spacetrashHandleInput(uint8_t up, uint8_t down, uint8_t fire) {
  static uint8_t lastFire = 1;
  switch(st_state) {
  case ST_STATE_PREPARE:
  if(!fire && lastFire) {
  st_state = ST_STATE_GAME;
  spacetrashReset();
  st_beep(2000, 100);
  }
  break;
  case ST_STATE_GAME:
  // Movimento
  if(up && st_player_pos > 5) st_player_pos--;
  if(down && st_player_pos < ST_AREA_HEIGHT - 5) st_player_pos++;
  // Atualizar posição do jogador
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  if(st_objects[i].ot == ST_OT_PLAYER) {
  st_objects[i].y = st_player_pos << ST_FP;
  break;
  }
  }
  // Tiro
  st_FireStep(fire);
  if(st_fire_player == 0) {
  for(int i = 0; i < ST_OBJ_CNT; i++) {
  if(st_objects[i].ot == ST_OT_PLAYER) {
  uint8_t x = (st_objects[i].x >> ST_FP) + 6;
  uint8_t y = st_objects[i].y >> ST_FP;
  st_NewPlayerMissle(x, y);
  st_beep(4000, 20);
  break;
  }
  }
  }
  break;
  case ST_STATE_END:
  if(!fire && lastFire) {
  st_state = ST_STATE_PREPARE;
  st_beep(1800, 100);
  }
  break;
  }
  lastFire = fire;
  }

  #endif

Comentários

0

Faça login para adicionar um comentário.

1. Nenhum comentário ainda. Seja o primeiro a comentar!
