Um dado no qual você aperta um botão e um número aleatório é escolhido na forma de desenho.

Materiais Necessários

• Um arduino uno
• Uma placa de ensaio
• Um dispositivo eletronico
• Sete leds
• Dois resistores
• 21 fios
• Um botão

Ferramentas Necessárias

• Nenhuma

Etapas

Preparando o Arduino

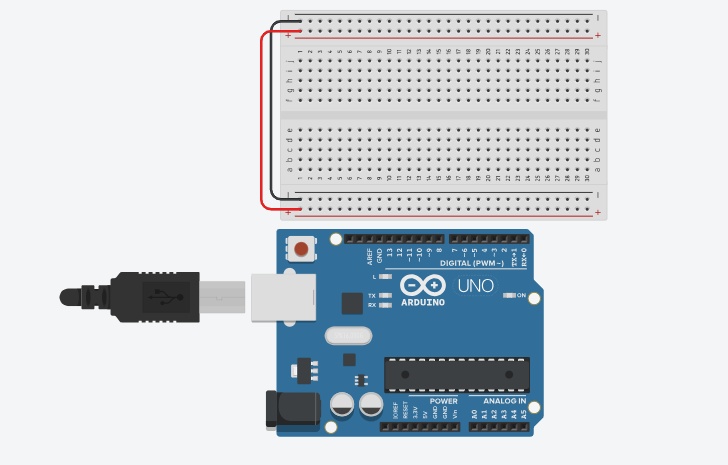

• Conecte o positivo e o negativo da parte superior na placa de ensaio no negativo e positivo da parte inferior da placa de ensaio.

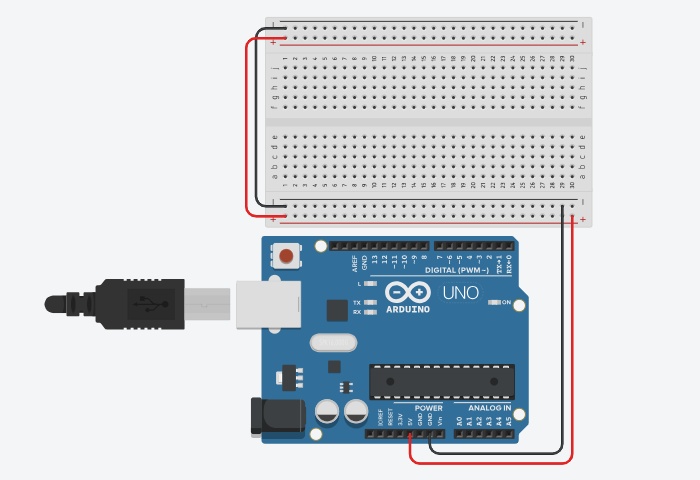

• Conecte o positivo e o negativo da parte inferior na placa de ensaio nos pinos da parte inferior do arduino uno.





Leds

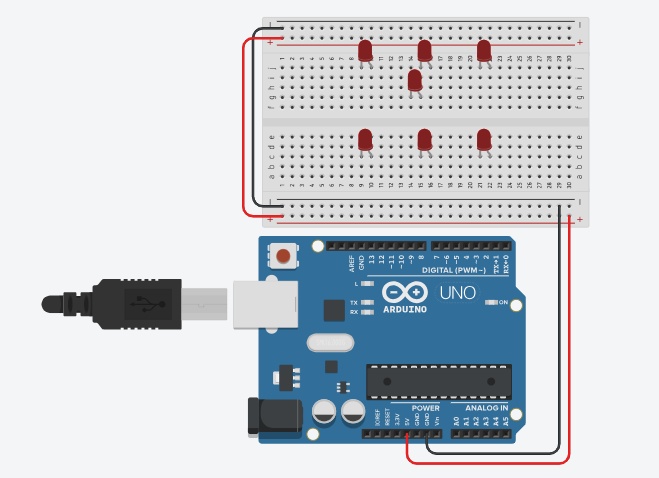

• Coloque os leds no arduino de maneira que seja possível formar números de 1 a 6 como os do dado original.

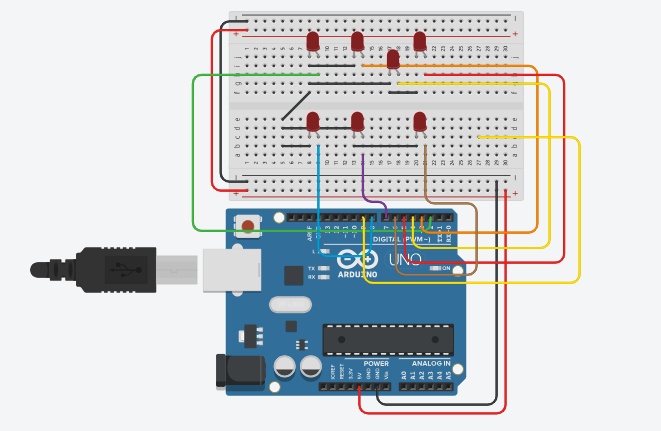

• Conecte o negativo dos leds em todos os leds e o positivo nas entradas da parte superior do arduino





Detalhes finais

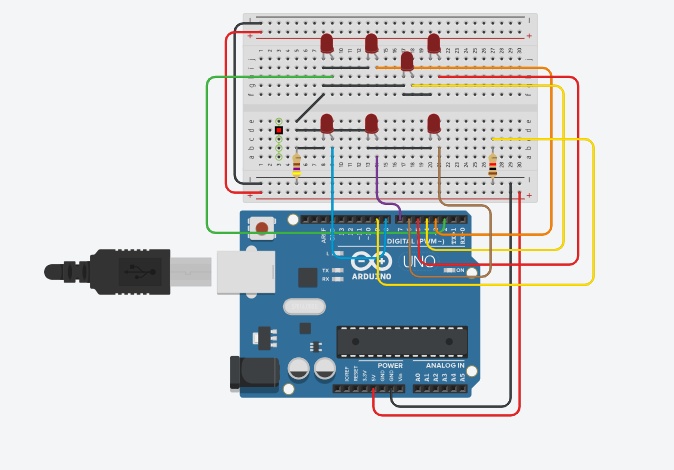

• Coloque os resistores no negativo da parte inferior da placa de ensaio.

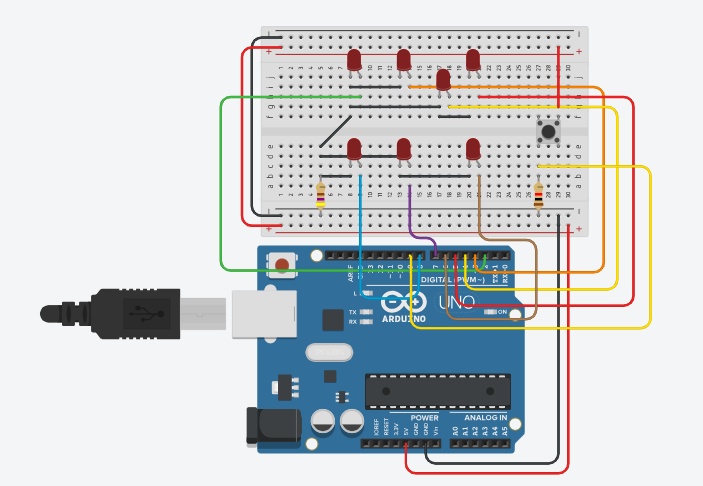

• Coloque o botão e conecte ele no positivo da parte superior da placa de ensaio





Código

• Coloque o código abaixo no arduino:
  // C++ code
  //
  int numero = 0;

  void setup()
  {
  pinMode(0, OUTPUT);
  pinMode(9, INPUT);
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  }

  void loop()
  {
  digitalWrite(0, HIGH);

  while (digitalRead(9) == HIGH) {
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, HIGH);
  digitalWrite(5, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(8, HIGH);
  delay(500); // Wait for 500 millisecond(s)
  digitalWrite(2, LOW);
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  digitalWrite(5, LOW);
  digitalWrite(6, LOW);
  digitalWrite(7, LOW);
  digitalWrite(8, LOW);
  delay(500); // Wait for 500 millisecond(s)
  numero = random(1, 6 + 1);
  }
  if (numero == 1) {
  digitalWrite(2, LOW);
  digitalWrite(3, LOW);
  digitalWrite(4, HIGH);
  digitalWrite(5, LOW);
  digitalWrite(6, LOW);
  digitalWrite(7, LOW);
  digitalWrite(8, LOW);
  }
  if (numero == 2) {
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  digitalWrite(5, LOW);
  digitalWrite(6, HIGH);
  digitalWrite(7, LOW);
  digitalWrite(8, LOW);
  }
  if (numero == 3) {
  digitalWrite(2, LOW);
  digitalWrite(3, LOW);
  digitalWrite(4, HIGH);
  digitalWrite(5, HIGH);
  digitalWrite(6, LOW);
  digitalWrite(7, LOW);
  digitalWrite(8, HIGH);
  }
  if (numero == 4) {
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  digitalWrite(5, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(7, LOW);
  digitalWrite(8, HIGH);
  }
  if (numero == 5) {
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  digitalWrite(4, HIGH);
  digitalWrite(5, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(7, LOW);
  digitalWrite(8, HIGH);
  }
  if (numero == 6) {
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, LOW);
  digitalWrite(5, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(8, HIGH);
  }
  }

Finalização

• Coloque toda a estrutura dentro de uma caixinha, porém, com os leds para fora na posição que pode ser selecionado qualquer número de 1 a 6

Conclusão

Agora você tem um dado eletrônico em suas mãos, uma dado justo.
