Invenção Útil: "Eco-Filtro Inteligente" (EFI) para Pias Residenciais, restaurantes e indústrias.

Esta invenção é um dispositivo simples, de baixo custo e alta utilidade, focado na preservação ambiental e na economia doméstica, comercial ou industrial.

O Problema

Muitas vezes, resíduos como óleo de cozinha (usado para fritura), borra de café e pequenas partículas de gordura são descartados diretamente na pia, causando três problemas principais:

Entupimento: Gordura solidifica nos canos, causando entupimentos caros.

Poluição: O óleo vai para o sistema de esgoto, dificultando o tratamento e poluindo rios e mares.

Desperdício: A borra de café e o óleo usado, que poderiam ser reciclados ou reutilizados, são perdidos.

A Invenção: Eco-Filtro Inteligente (EFI)

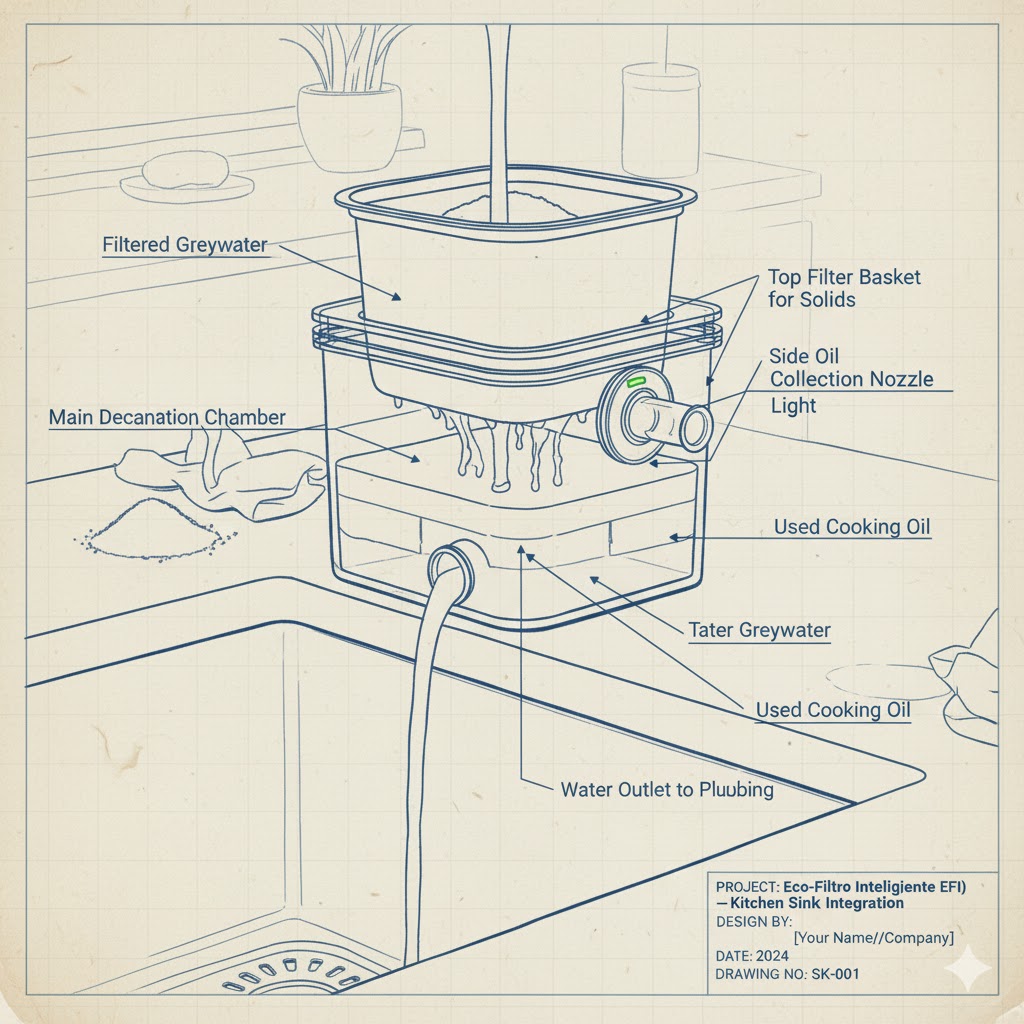

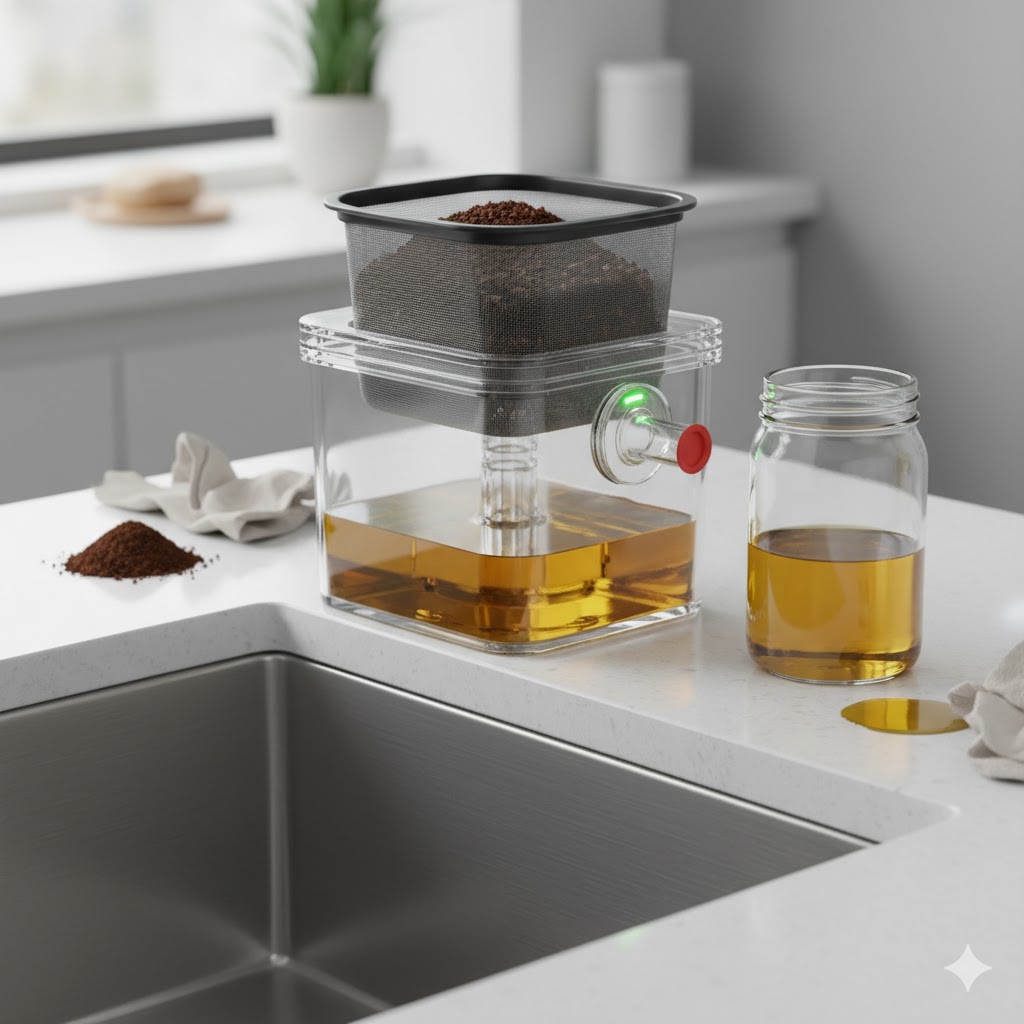

O EFI é um ralo de pia aprimorado com um sistema de filtragem e separação de resíduos em dois compartimentos.

Componentes e Funcionamento
Corpo Principal: Uma peça única que substitui o ralo padrão da pia, feito de plástico reciclado resistente e transparente.

Filtro Cestinha de Borra: Um filtro de malha fina, removível, posicionado no topo para capturar resíduos orgânicos comuns como borra de café, cascas de vegetais e pequenas partículas de comida.

Câmara de Decantação/Coleta de Óleo: A principal inovação. É uma câmara hermética (com vedação) abaixo do filtro principal, que possui duas saídas:

Saída Inferior (Água): Permite que a água passe normalmente para o encanamento.

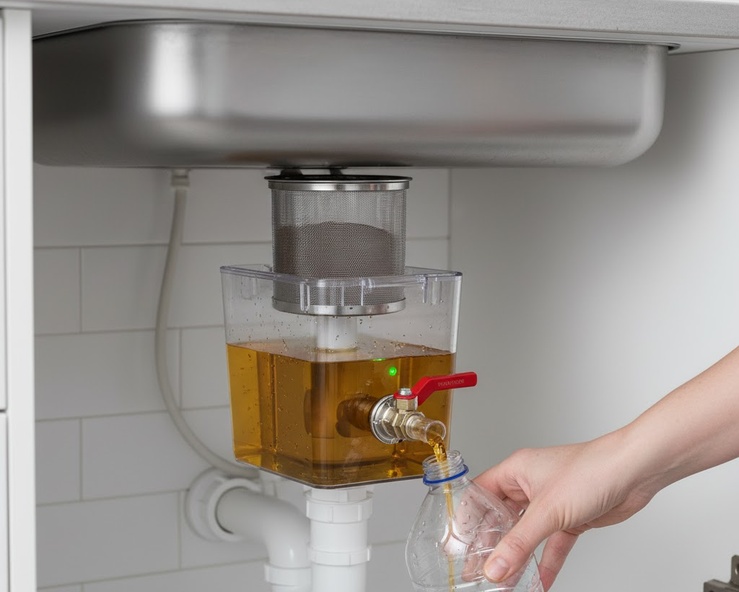

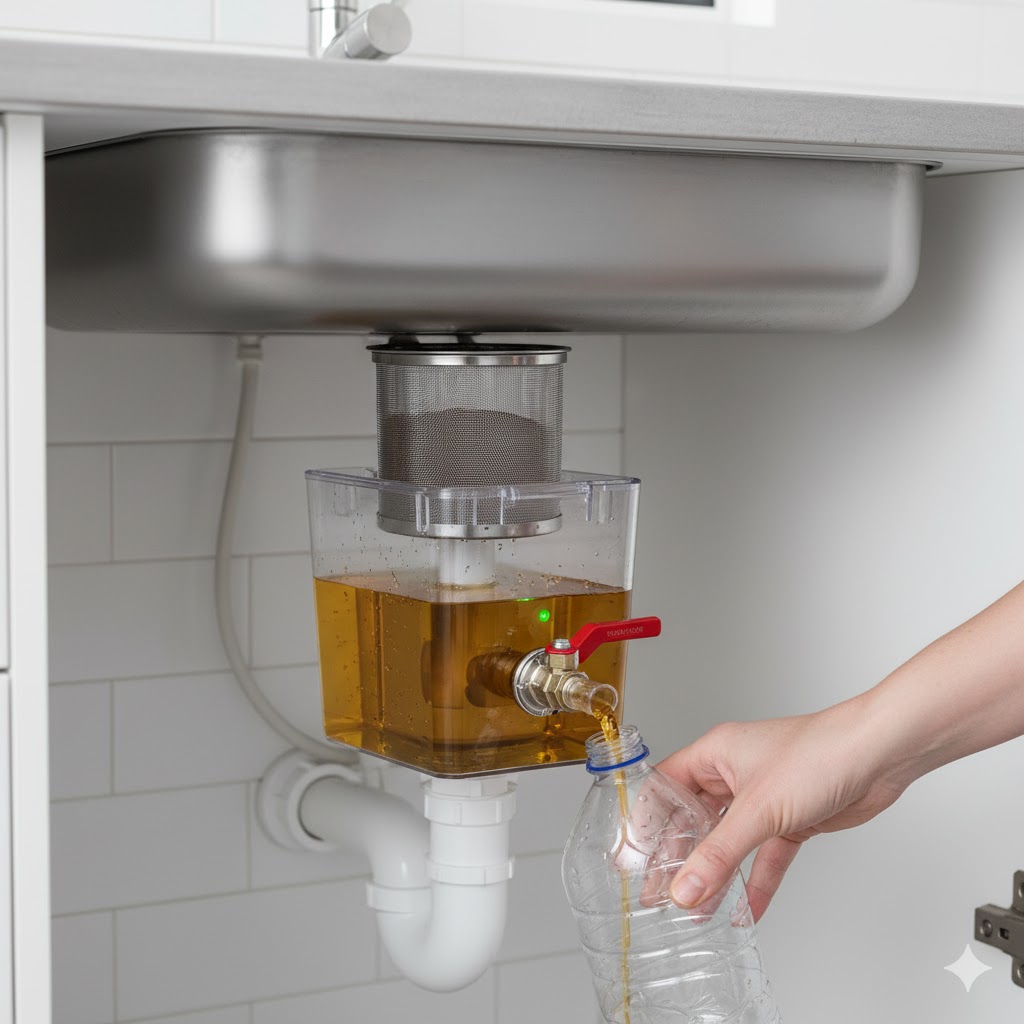

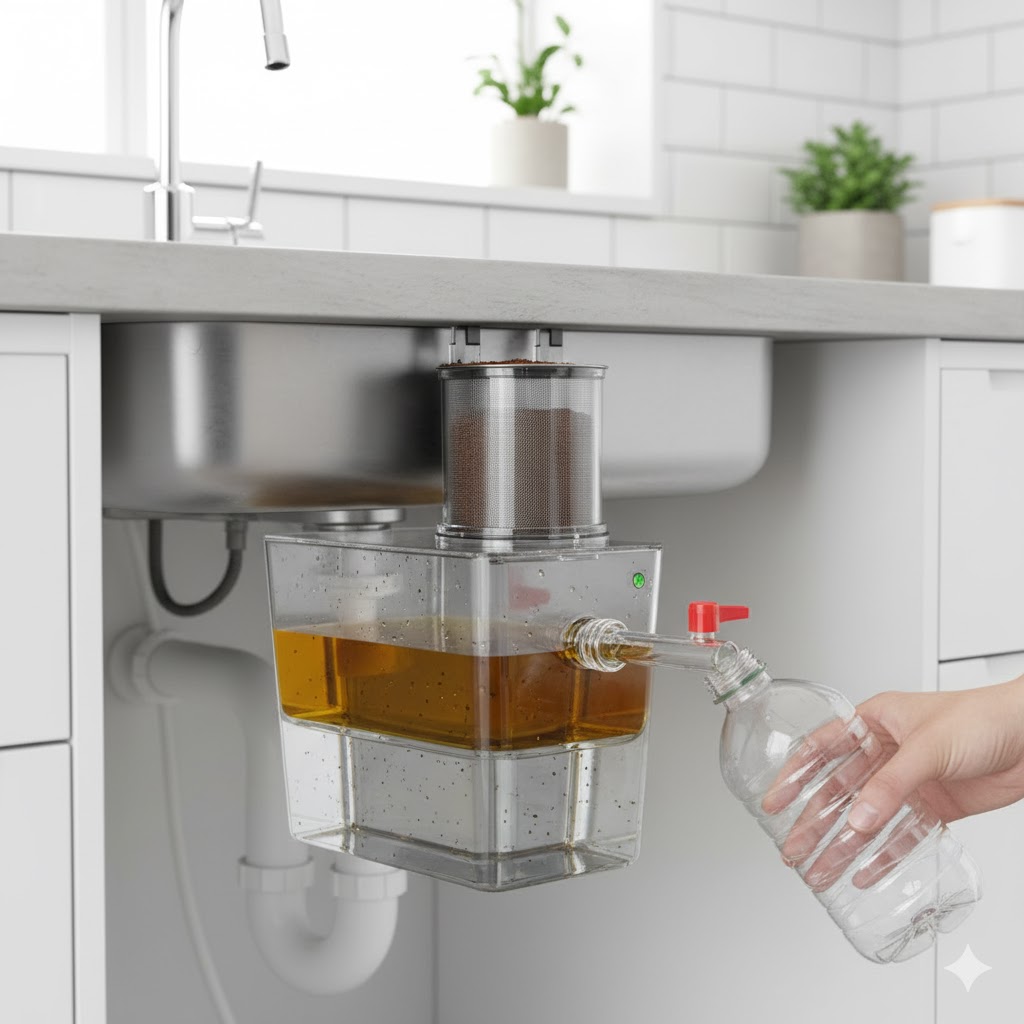

Coletor Lateral (Óleo): Um pequeno bico vedado na lateral da câmara. Devido à diferença de densidade, o óleo descartado flutua e se acumula na parte superior da câmara. Quando a câmara está cheia (o nível do óleo chega ao bico), o usuário abre o bico para drenar o óleo concentrado diretamente em um recipiente de coleta (garrafa PET).

Sensor de Saturação (Opcional - "Inteligente"): Um pequeno sensor de nível que detecta quando o reservatório de óleo está cheio e emite uma luz LED (verde/vermelha) ou um alerta sonoro para o usuário esvaziar a câmara.

Utilidade e Vantagens

Sustentabilidade: Desvia o óleo de cozinha e a borra de café do esgoto, direcionando-os para a reciclagem (produção de sabão ou biodiesel/composto orgânico).

Prevenção de Entupimento: Reduz drasticamente a quantidade de gordura e resíduos sólidos que entram nos canos.

Conveniência: O descarte e a coleta do óleo são feitos no local, evitando o acúmulo de garrafas de óleo sujo e facilitando a rotina do usuário.

Baixo Custo: A versão sem o sensor é um simples upgrade do ralo existente, acessível para a maioria das residências, restaurantes e indústrias.

Arquivos do Projeto

Materiais Necessários

• O Eco-Filtro Inteligente (EFI) é projetado para ser durável, funcional e ecologicamente correto. Abaixo, detalhamos a escolha dos materiais para cada componente:
• 1. Corpo Principal e Câmara de Decantação
• Material: Plástico Reciclado Transparente (ex: PET reciclado ou Polipropileno de Alta Densidade - PP)
• Detalhe: A escolha por plástico reciclado reforça o propósito ambiental do EFI. A transparência é crucial para permitir ao usuário monitorar o nível de acúmulo de óleo na câmara. O material deve ser quimicamente inerte e resistente à água quente e aos detergentes de cozinha para garantir a longevidade.
• Vedação Principal: Anéis de Borracha Nitrílica (Buna-N) ou Silicone de Grau Hidráulico
• Detalhe: Esses materiais oferecem excelente resistência a óleos, graxas e variações de temperatura, sendo ideais para criar uma vedação robusta e hermética entre a estrutura do EFI e o bocal da pia, evitando vazamentos no armário e odores.
• 2. Sistema de Filtragem e Conexão
• Filtro Cestinha de Borra:
• Estrutura: Plástico Rígido (ex: ABS ou Polipropileno), para manter a forma e encaixar firmemente.
• Tela Filtrante: Malha Fina de Aço Inoxidável (grau 304). O aço inoxidável é resistente à corrosão, fácil de limpar e não retém odores, sendo superior a malhas de nylon para este fim.
• Saída Inferior (Conexão ao Sifão): Plástico PVC de Engenharia (com rosca padrão)
• Detalhe: Permite que o EFI seja facilmente acoplado ao sifão (tubo branco) que recolhe a água, seguindo os padrões de encanamento residencial existentes no mercado.
• 3. Sistema de Coleta de Óleo
• Bico/Válvula Coletora Lateral: Plástico de Engenharia de Alta Resistência ou Latão Niquelado
• Detalhe: O Latão oferece maior durabilidade e resistência à torção na abertura e fechamento. O design deve ser um bico que se eleva até o ponto de acúmulo máximo do óleo (devido à densidade), garantindo que apenas o óleo concentrado seja drenado ao abrir.
• Tampa/Vedante do Bico: Borracha ou Silicone com design push-pull ou alavanca de vedação
• Detalhe: Essencial para garantir que o bico permaneça vedado e não haja vazamento de óleo até o momento do descarte intencional. A alça ergonômica facilita a manipulação.
• 4. Componentes Inteligentes (Opcional)
• Sensor e Eletrônica: Componentes Eletrônicos Miniaturizados (Sensor de Flutuação e Microplaca)
• Detalhe: A placa e o sensor devem ser totalmente encapsulados e selados com resina epóxi para serem à prova d'água e evitar qualquer contato com a água ou o óleo, garantindo a segurança e o funcionamento a longo prazo.
• Indicador: LED de Baixo Consumo e Bateria de Longa Duração (Tipo Moeda de Lítio)
• Detalhe: Foco em eficiência energética para que a bateria não precise ser trocada com frequência, mantendo o aspecto de "manutenção zero" do dispositivo.
• Lista Materiais:
• - Plástico Reciclado Transparente (PET/PP)
• - Plástico Rígido (ABS/Polipropileno)
• - Aço Inoxidável (Grau 304)
• - Borracha Nitrílica (Buna-N) ou Silicone
• - Latão Niquelado (Opcional)
• - Componentes Eletrônicos Miniaturizados (Opcional)

Ferramentas Necessárias

• Aqui estão as ferramentas essenciais para a instalação e manutenção do seu Eco-Filtro Inteligente, focando na simplicidade e no que é necessário para substituir um ralo padrão:
• Chave Inglesa (ou Chave Ajustável): Para soltar e apertar as conexões roscadas do ralo e do EFI.
• Alicate Bomba D'água (ou Alicate de Pressão): Útil para dar firmeza no aperto de peças plásticas, como as conexões do sifão.
• Balde e Pano Velho: Para conter a água residual no momento da remoção do ralo antigo.
• Recipiente de Coleta (ex: Garrafa PET): Item necessário para o usuário drenar o óleo do bico lateral do EFI na manutenção periódica.
• Escova ou Pincel Pequeno: Para limpeza regular do filtro cestinha de borra.

Etapas

Montagem do Eco-Filtro Inteligente (EFI)

• O EFI é geralmente fornecido em três ou quatro peças principais para montagem final:

  Encaixe o Filtro Cestinha de Borra: Posicione o Filtro Cestinha de Borra (tela) na abertura superior do Corpo Principal/Câmara de Decantação.

  Atenção: Certifique-se de que a vedação interna (geralmente um anel de borracha) esteja corretamente assentada para que os resíduos não passem direto para a câmara de óleo.

  Verifique a Válvula de Óleo: Confirme que o Bico/Válvula Lateral (Coletor) esteja fechado e vedado antes da instalação para evitar vazamentos na hora do teste.

  Prepare a Conexão: Rosqueie a Saída Inferior na parte de baixo do Corpo Principal/Câmara. Esta será a peça onde o sifão branco será conectado.

  O EFI está montado e pronto para ser instalado na pia.

Instruções de Instalação na Pia

• 🛠️ Detalhamento da Montagem e Instalação do Eco-Filtro Inteligente (EFI)
  O EFI é projetado para ser uma substituição direta do ralo padrão, tornando a instalação simples.

  1. Montagem do Eco-Filtro Inteligente (EFI)
  O EFI é geralmente fornecido em três ou quatro peças principais para montagem final:

  Encaixe o Filtro Cestinha de Borra: Posicione o Filtro Cestinha de Borra (tela) na abertura superior do Corpo Principal/Câmara de Decantação.

  Atenção: Certifique-se de que a vedação interna (geralmente um anel de borracha) esteja corretamente assentada para que os resíduos não passem direto para a câmara de óleo.

  Verifique a Válvula de Óleo: Confirme que o Bico/Válvula Lateral (Coletor) esteja fechado e vedado antes da instalação para evitar vazamentos na hora do teste.

  Prepare a Conexão: Rosqueie a Saída Inferior na parte de baixo do Corpo Principal/Câmara. Esta será a peça onde o sifão branco será conectado.

  O EFI está montado e pronto para ser instalado na pia.

  2. Instruções de Instalação na Pia
  A. Remoção do Ralo Antigo
  Desligue a Água: Feche os registros de água da cozinha para evitar acidentes (embora não seja estritamente necessário para o ralo, é uma boa prática).

  Posicione o Balde: Coloque o balde diretamente abaixo do ralo para coletar qualquer água residual parada no sifão.

  Desconecte o Sifão: Usando as mãos (e o alicate, se necessário), desrosqueie o sifão (o tubo branco ou sanfonado) da parte de baixo do ralo da pia.

  Remova o Ralo: Usando a chave inglesa, afrouxe a porca que segura o ralo por baixo da pia. Remova o ralo antigo e todas as vedações associadas. Limpe a abertura da pia.

  B. Instalação do EFI
  Posicione a Vedação: Coloque o Anel de Borracha ou Silicone de vedação principal sobre a borda do furo da pia (por cima da cuba).

  Encaixe o EFI: Insira o EFI montado (Corpo Principal) através do furo do ralo da pia, garantindo que o bico de drenagem de óleo fique em uma posição de fácil acesso no armário.

  Fixe: Por baixo da pia, fixe o EFI apertando firmemente a porca de travamento (fornecida com o EFI) na haste do Corpo Principal.

  Dica: Peça a alguém para segurar o EFI por cima enquanto você aperta por baixo para que ele não gire. Não aperte excessivamente, especialmente se for de plástico, para não rachar.

  C. Conexão do Encanamento
  Conecte o Sifão: Conecte o tubo do sifão branco (ou o tubo de esgoto existente) à Saída Inferior roscável do EFI.

  Teste de Vedação: Abra o registro de água. Despeje um volume significativo de água na pia e observe cuidadosamente o EFI e as conexões do sifão por baixo.

  Se houver vazamentos: Reaperte as conexões que estão pingando. Se o vazamento persistir na junção com a pia, pode ser necessário desmontar e usar um pouco de silicone de vedação.

  Com a instalação concluída, o EFI está pronto para começar a filtrar e coletar óleo!

Conclusão

Resumo do Projeto "Eco-Filtro Inteligente" (EFI) e Dicas Finais
Resumo do Projeto
O Eco-Filtro Inteligente (EFI) é uma invenção projetada para ser um substituto direto e aprimorado do ralo de pia convencional. Seu objetivo principal é duplo: proteger a rede de encanamento doméstica contra entupimentos causados por gordura e borra de café, e mitigar a poluição hídrica ao desviar o óleo de cozinha usado do sistema de esgoto.

O sistema é composto por:

Filtro Cestinha de Borra: Captura resíduos sólidos visíveis.

Câmara de Decantação Transparente: Atua como um separador de óleo e água (devido à diferença de densidade).

Coletor Lateral (Bico): Permite que o usuário drene o óleo concentrado diretamente em um recipiente de coleta para reciclagem.

Sensor de Saturação (Opcional): Alerta o usuário quando a câmara de óleo está cheia.

O EFI utiliza plástico reciclado e se instala facilmente com ferramentas básicas, conectando-se diretamente entre o bocal da pia e o sifão.

Dicas:
Certifique-se de que o EFI se encaixe em todos os diâmetros de ralo de pia padrão (4'' ou 4,5''). Um design modular facilitará a troca de peças.
O plástico reciclado transparente deve ser testado contra descoloração e rachaduras causadas por água quente, óleo e produtos de limpeza ao longo de vários anos.
O mecanismo do bico lateral deve ser extremamente simples e à prova de vazamentos. A conveniência na drenagem é o diferencial que fará o usuário adotar o produto.
O sensor de nível deve ter uma vida útil de bateria de, no mínimo, 3-5 anos para ser considerado realmente "inteligente" e de baixa manutenção.
