Sistema criado para realizar o controle, de forma automática, do acionamento de uma bomba de água. Pensado para locais com fornecimento de água intermitente, o sistema monitora de forma constante o fluxo de água, evitando que a bomba rode "a seco". Através do painel, é possível acompanhar o nível em tempo real da caixa d'Água, além de possuir alarmes e leds de indicação do estado do sistema. Integrado com o Whatsapp, permite o registro de eventos e comunicação remota do acionamento da bomba, nível de água, alarmes e alertas.

Desenvolvido com ESP32, Python e Evolution API.

Diagrama Elétrico: https://app.cirkitdesigner.com/project/3c38aa39-547a-454a-aa11-a2ce5062c302

Arquivos do Projeto

Materiais Necessários

• ESP32-VROOM-32
• Módulo Relé Genérico de 6 Canais - Compativel com ESP32
• Módulo Conversor DC-DC Step Up XL6019
• Módulo Conversor Corrente-Tensão XY-ITOV
• Módulo Display 7 Segmentos TM1637
• Sensor de Fluxo por Efeito Hall YFS201
• Transmissor de Nivel Hidrostático YB2JF
• Chave Seletora 2 Posições NA
• Buzzer Sinalizador Audiovisual LED Vermelho
• 2x Sinaleiro LED Vermelho
• 2x Sinaleiro LED Amarelo
• 2x Sinaleiro LED Verde
• Botão de Emergência NC
• 3x Botões Pulsantes (Vermelho/Verde/Preto)
• Relé de Interface
• 2x Fontes de Alimentação 5V 2A
• Contatora Tripolar
• Disjuntor Termomagnético 2A Classe B
• Disjuntor Termomagnético 20A Classe C
• Quadro de Comando Hermético 30x40x20
• Barra Sindal e Conector Alavanca
• 2x Placa de Fenolite Ilhada
• Cabo Cat 5e
• Placa de EVA
• 3x Prensa Cabo
• Cabo Elétrico de 1,5mm
• Cabo Elétrico PP de 2x2,5mm
• Cabo Elétrico 22 AWG
• Pote de Acrilico Velho

Ferramentas Necessárias

• Furadeira
• Parafusadeira
• Chave Phillips e Chave Fenda
• Broca, Bucha e Parafusos 10mm
• Serra Copo 22mm e 34mm para Metal
• Abraçadeiras (Fita Hellermann)
• Silver Tape
• Fita Isolante
• Ferro de Solda e Estanho
• Alicate de Corte
• Computador ou Notebook
• Servidor com Evolution API (Para integração com o Whatsapp)
• Celular com Chip e Câmera (Para integração com o Whatsapp)

Etapas

Montagem mecânica do painel

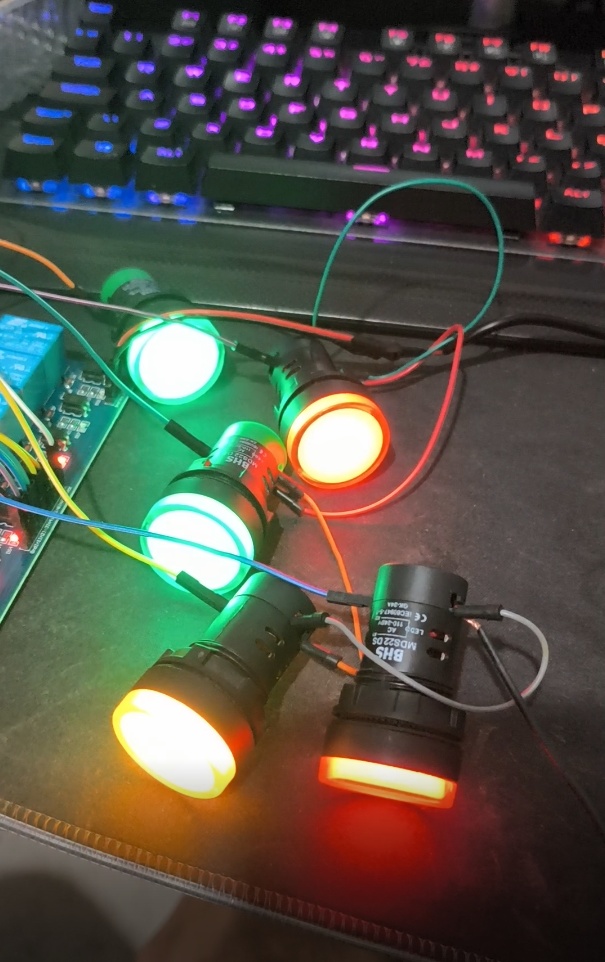

• Verifique o funcionamento de cada componente individualmente em bancada, antes do início da montagem.

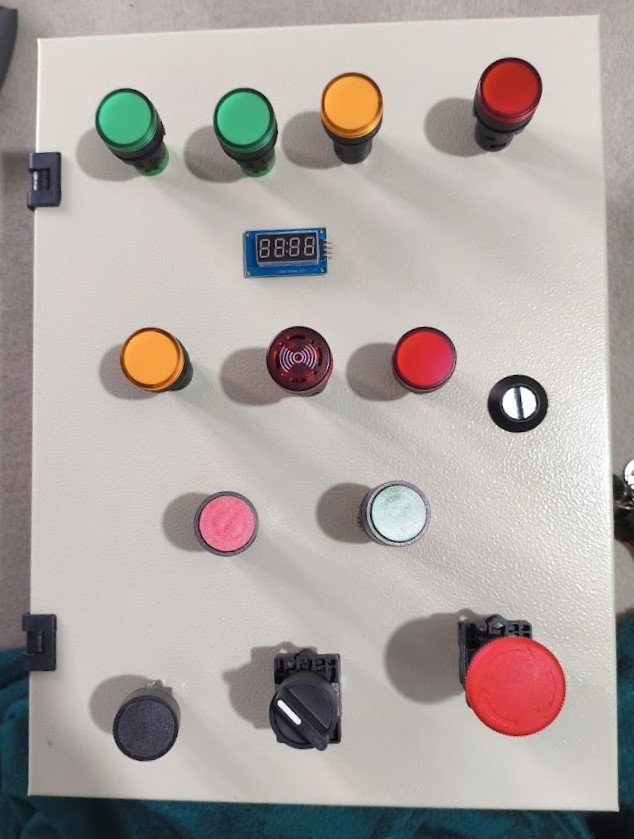

• Planeje o posicionamento dos componentes no painel. Observe o espaço necessário para a realização das ligações elétricas e marque a posição para furar o material.

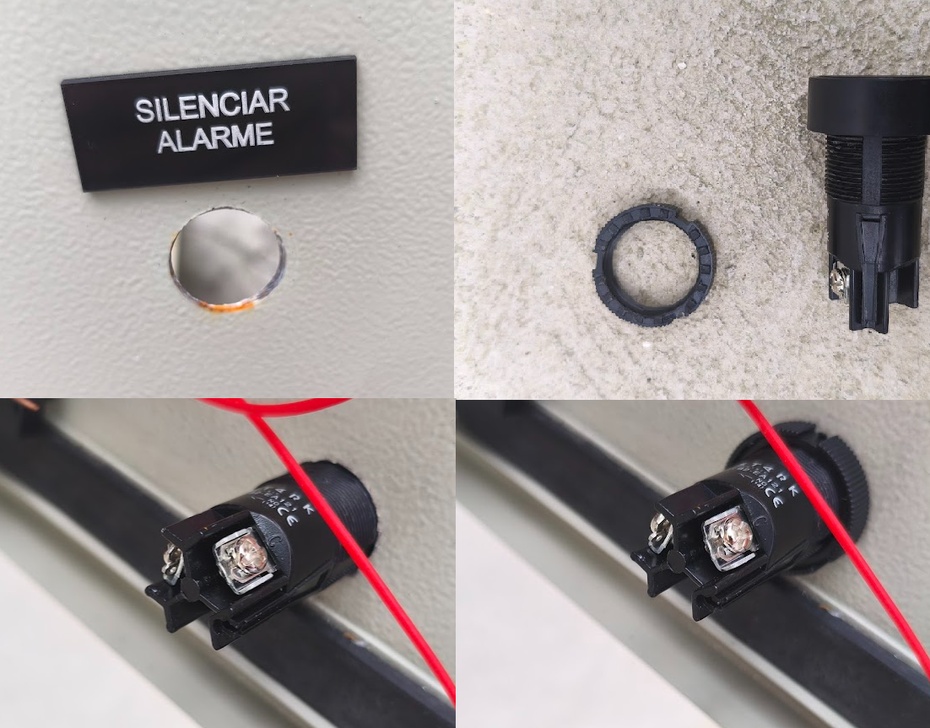

• Utilizando a furadeira e serra copo 22mm, perfure a tampa da caixa nos locais marcados e instale os as indicações e botões da tampa (com exceção do display).

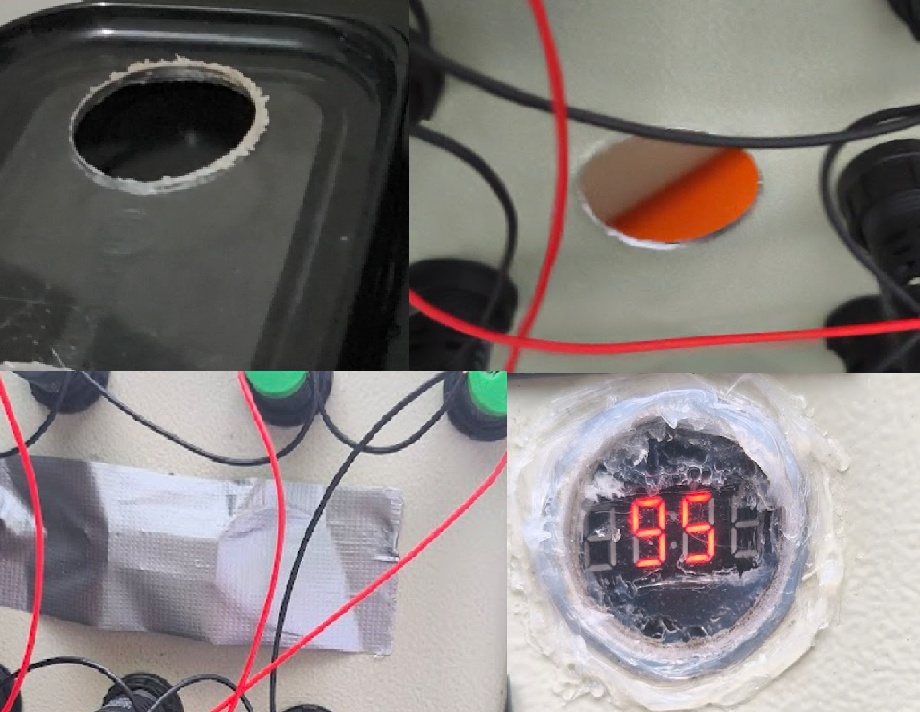

• Para o display, faça um furo na tampa com a serra copo de 34mm e improvise uma capa protetiva, utilizando um pote de acrilico velho, silicone, EVA e silver tape.

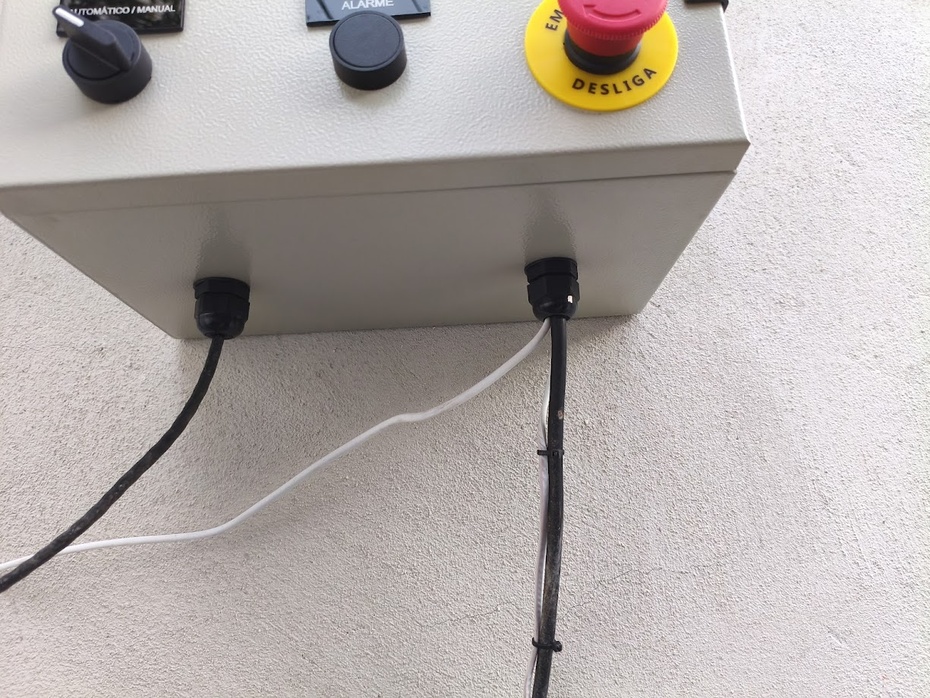

• Faça dois furos na parte inferior do painel para a entrada/saída dos cabos. Importante: Os cabos de dados devem ficar afastados dos cabos de alimentação para evitar interferência.




• Fixe o painel na parede utilizando a furadeira, broca, buchas e parafusos 10mm.

Conexão dos componentes

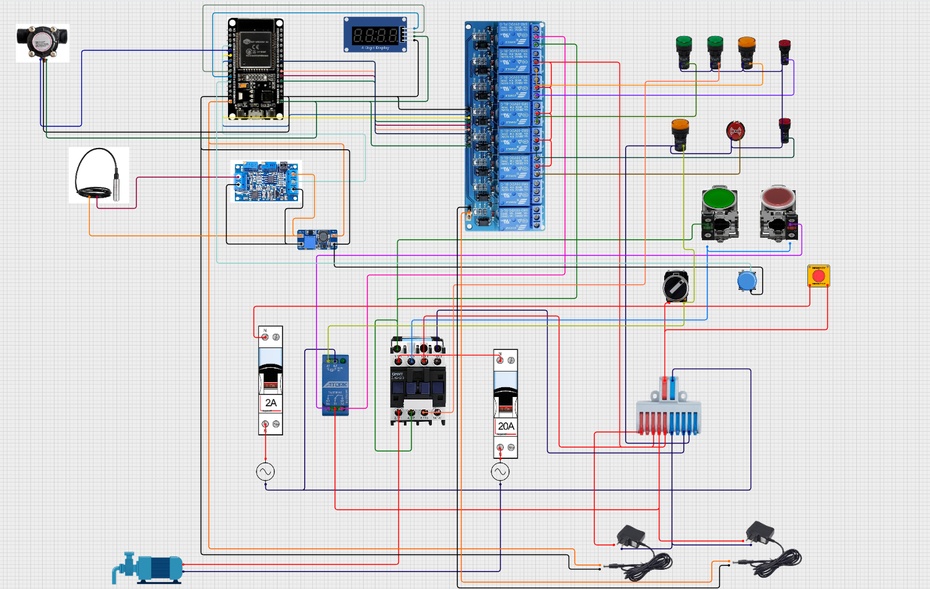

• Realize a conexão eletrônica dos componentes de acordo com o diagrama elétrico disponiblizado.

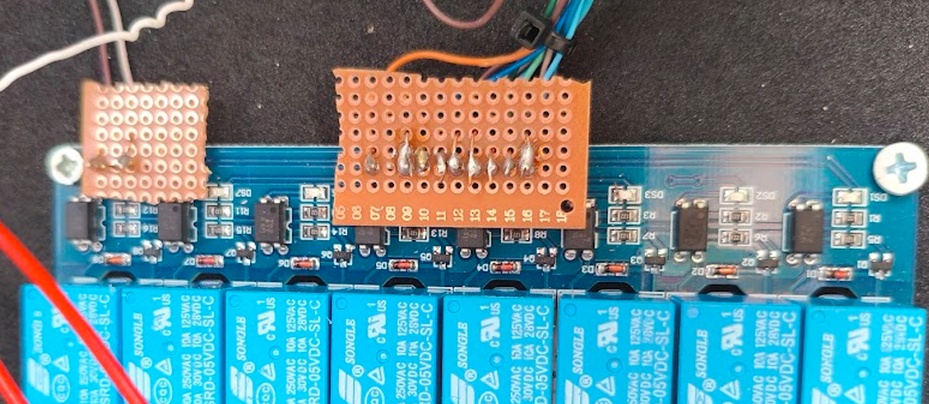

• Use o ferro de solda, estanho e as placas de fenolite para unir os cabos aos terminais dos componentes eletrônicos.

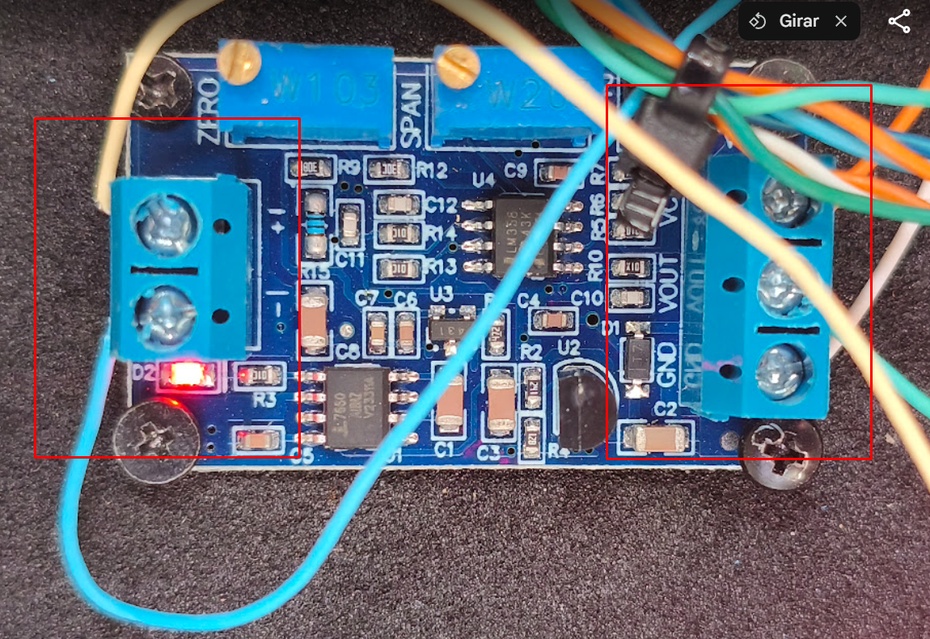

• Alguns componentes possuem conectores borne, nesse caso, não é necessário a soldagem, apenas apertar o parafuso com a chave fenda.





Instalação dos sensores

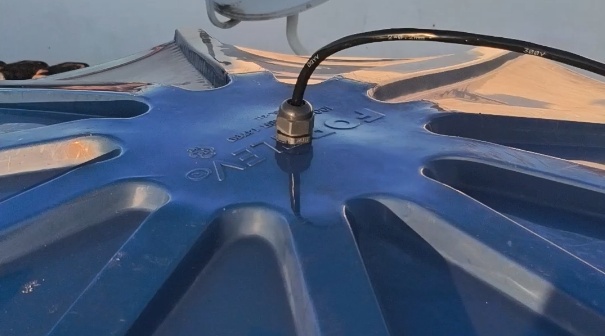

• Faça um furo na tampa da Caixa D'Água e fixe o sensor hidrostático com o uso de prensa cabo. O sensor deve ser posicionado na vertical, próximo ao fundo da Caixa.

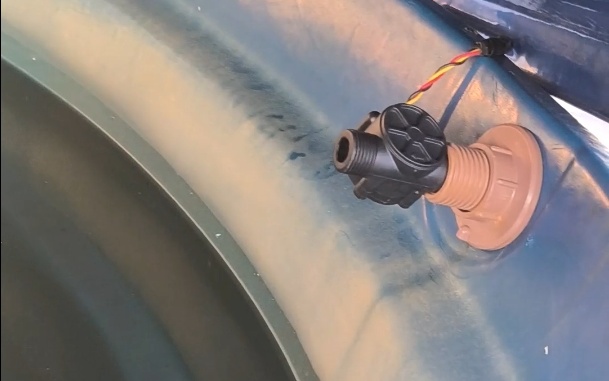

• Fixe o sensor de fluxo na admissão da Caixa D'Água. Pode ser necessária a utilização de fita veda rosca ou abraçadeiras metálicas.




• Conecte eletricamente os sensores ao painel utilizando o cabo Cat 5e, solda, fita isolante e abraçadeiras para o acabamento.

Configurando o Software

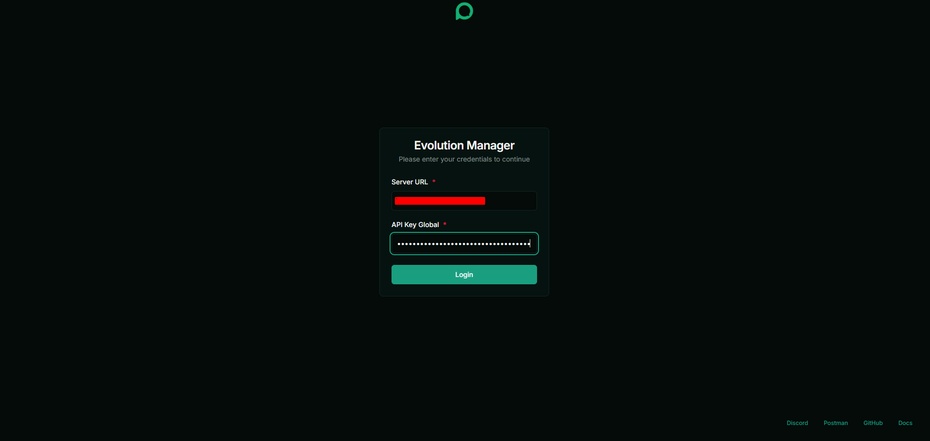

• (Opcional) Instale a Evolution API versão 2.3.0 no seu servidor e acesse o painel de configuração (manager).

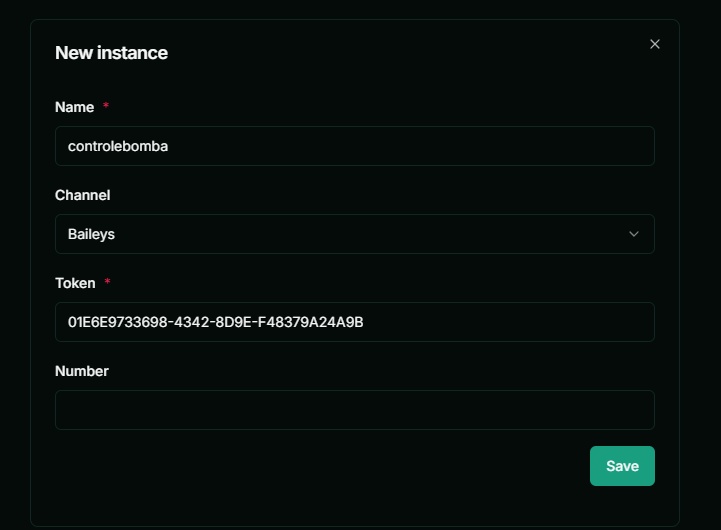

• (Opcional) Crie uma nova instância utilizando a opção Baileys e anote o token e nome da instância.

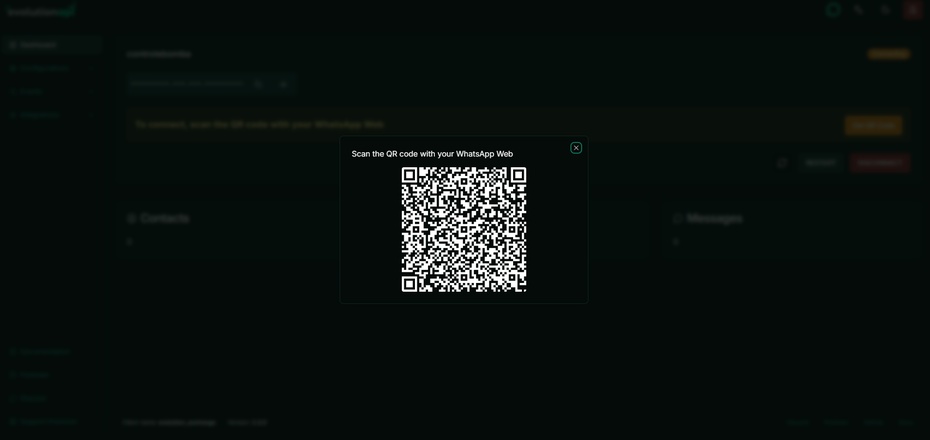

• (Opcional) Conecte o seu celular com whatsapp à Evolution API, escaneando o QR Code.

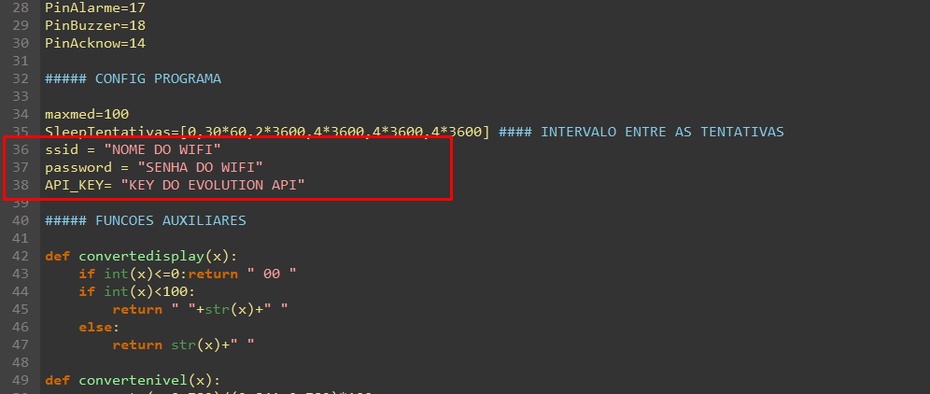

• Utilizando o Thonny ou outra IDE a sua escolha, faça edição do arquivo main.py, inserindo o login e senha da sua rede wifi (obrigatório). Caso tenha configurado a Evolution API, insira o token da sua instância também nesta parte.

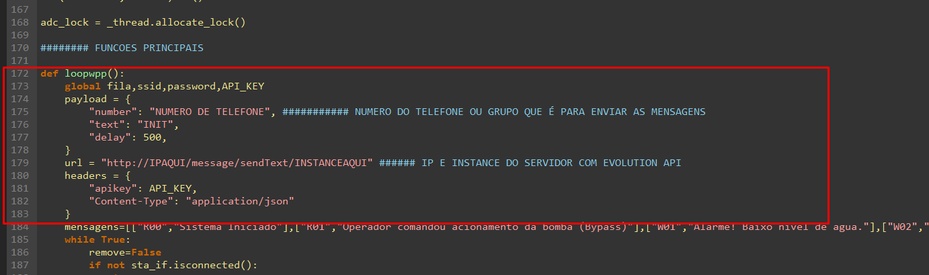

• (Opcional) Na função "loopwpp" insina o número de whatsapp para onde as mensagens serão enviadas. Pode ser um grupo de whatsapp também, nesse caso, coloque o ID do grupo. Insira também nesta função, o IP do seu servidor e nome da sua instância.




• Faça o upload dos arquivos main.py e tm1637.py para o ESP32, utilizando um cabo microusb.

Alimentação Principal

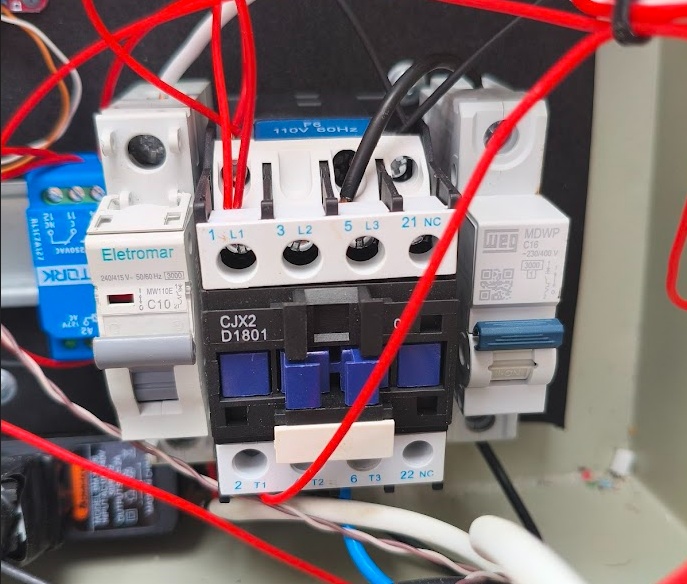

• Fixe os disjuntores e contatora ao fundo do painel utilizando um pedaço de Trilho DIN. Antes de conectar a alimentação principal (110V/220V) no painel, verifique se todos os cabo elétricos estão devidamente conectados, isolados e bem acondicionados.





Conclusão

A construção desse projeto representou um verdadeiro desafio, com várias das ideias iniciais apresentando problemas graves na hora da implementação. A versão que apresento para vocês alcançou um grau de confiabilidade satisfatório para meus propósitos, estando funcionando há mais de 1 mês sem apresentar falhas. Porém, claro que, melhorias podem ser realizadas para aprimorar o projeto, reduzir custos e até mesmo adicionar novas funcionalidades, como por exemplo, um dashboard que além de exibir informações em tempo real, permita o controle da bomba de forma remota. O limite é sua imaginação, Maker!

Coloco-me à disposição para esclarescimento de dúvidas através do e-mail: matheus.viana01@gmail.com
