Hidroponia automatizada com Arduino

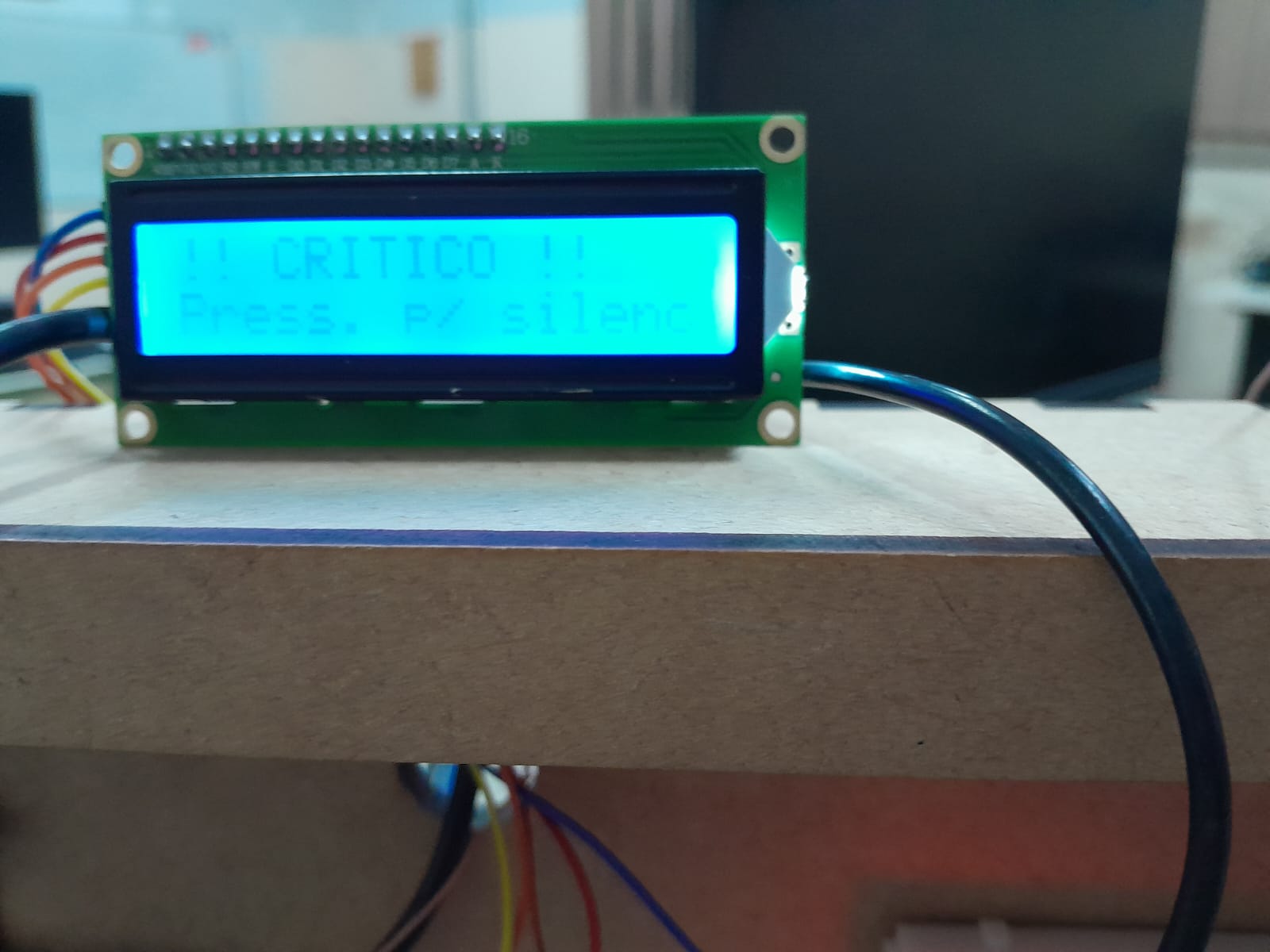

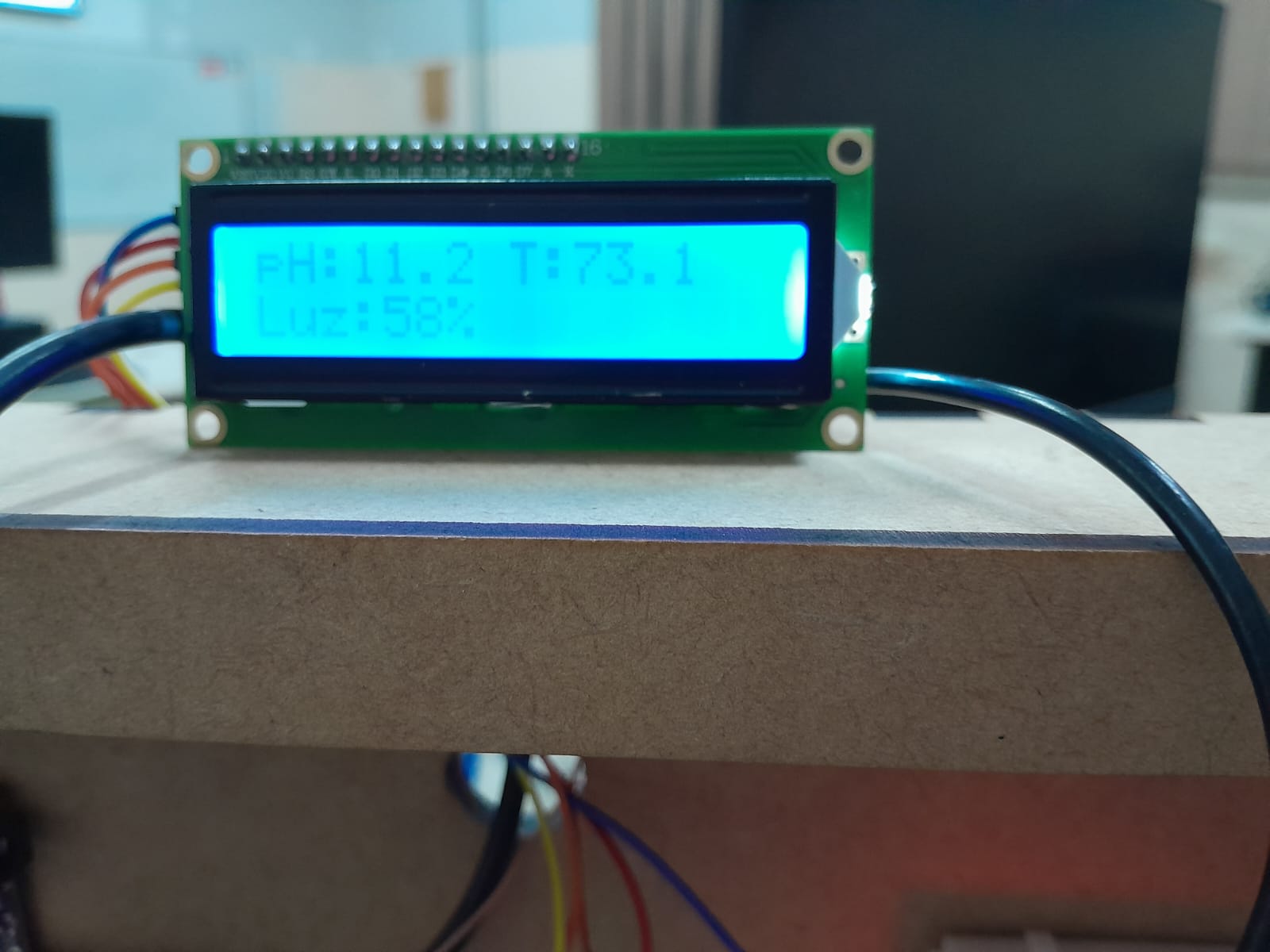

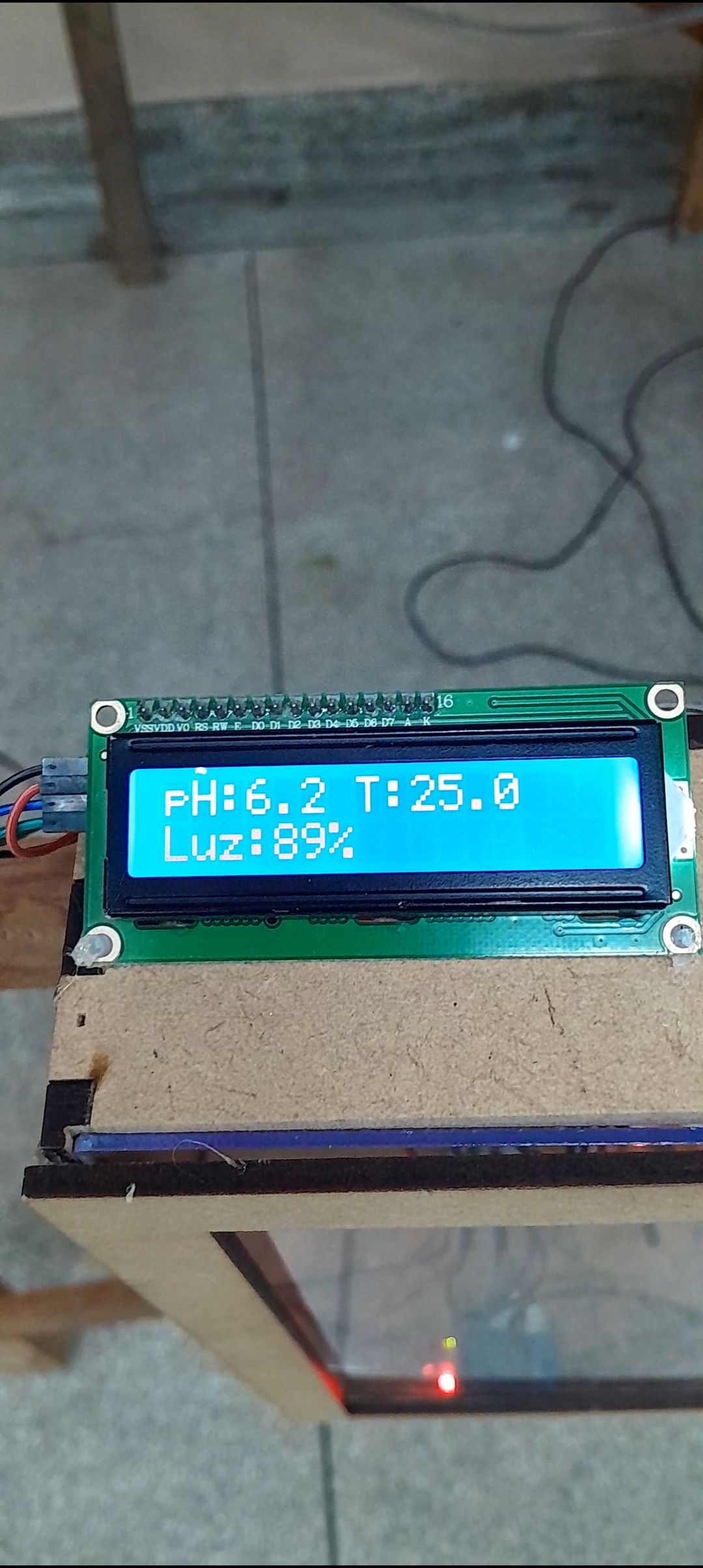

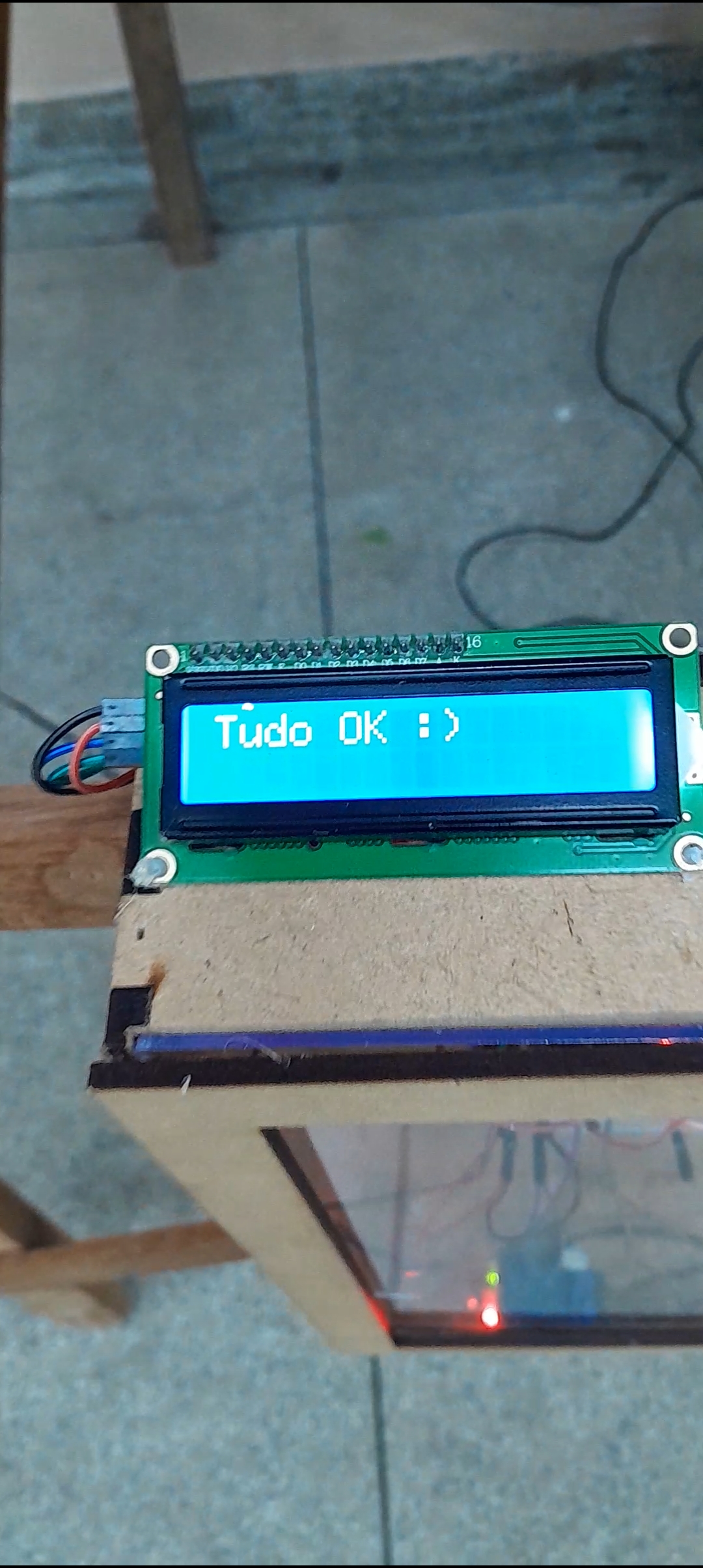

O projeto tem foco principal na automação de um sistema hidropônico utilizando o Arduino. O objetivo é monitorar em tempo real pH, temperatura da água, luminosidade e umidade do ar. Os dados são exibidos em um display LCD 16x2, facilitando o controle das condições do cultivo. O sistema inclui também alertas para valores fora do padrão.

Arquivos do Projeto

Materiais Necessários

• 17 Tábuas de madeira

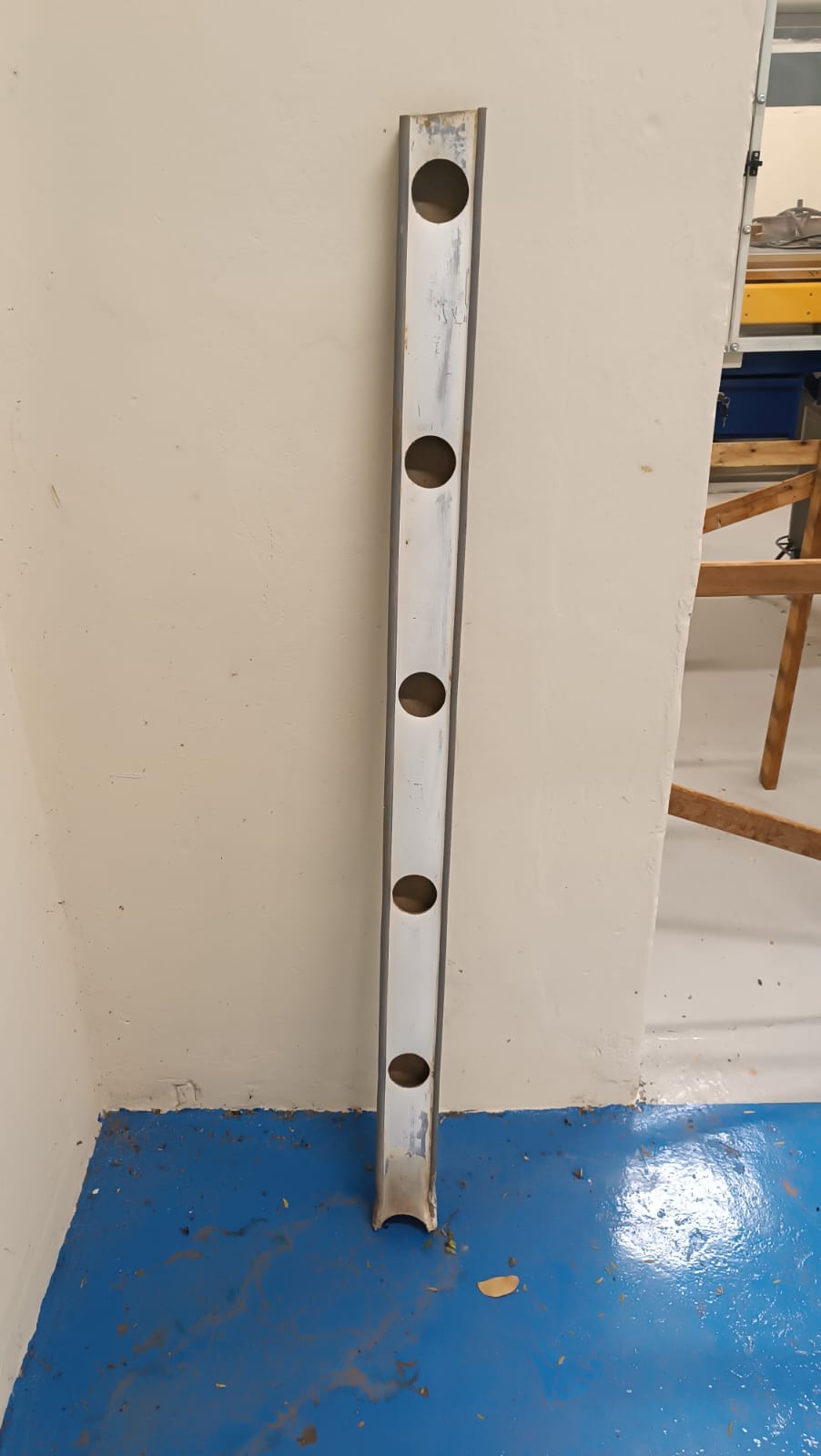

• 4 Perfis hidropônicos
• 1 Cano PVC grande
• 4 Registros esfera
• 4 Tês de cano
• 3 Metros de mangueira cristal transparente
• 1 Bomba submersa
• 1 Caixa em MDF (para o circuito)
• 1 Arduino
• 1 Sensor de pH para Arduino + Módulo de Leitura BNC PH4502C
• 1 Sensor DHT11
• 1 Sensor LDR
• 1 Buzzer
• 1 Led RGB
• 1 Relé
• 3 Protoboards
• Resistores 330Ω
• 1 LCD 1602 I2C
• Jumpers
• Extensão elétrica
• Cabo para conexão do Arduino
• 1 Fonte carregador
• 1 Reservatório

Ferramentas Necessárias

• Martelo
• Pregos
• Cola quente
• Alicates
• Fita isolante
• Abraçadeiras grandes
• Fita veda rosca

Etapas

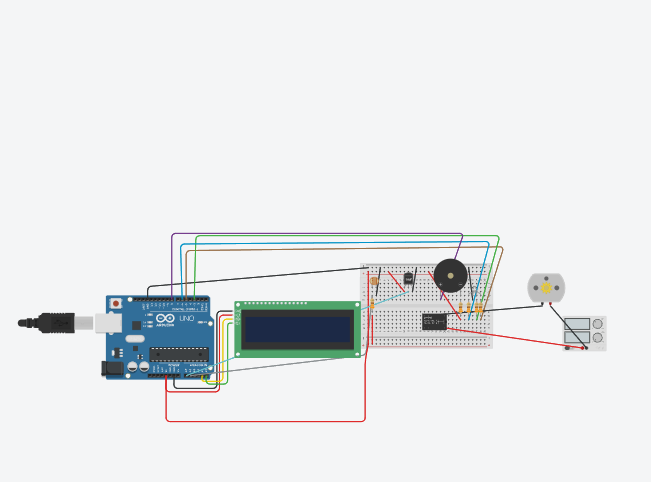

Elaboração do circuito

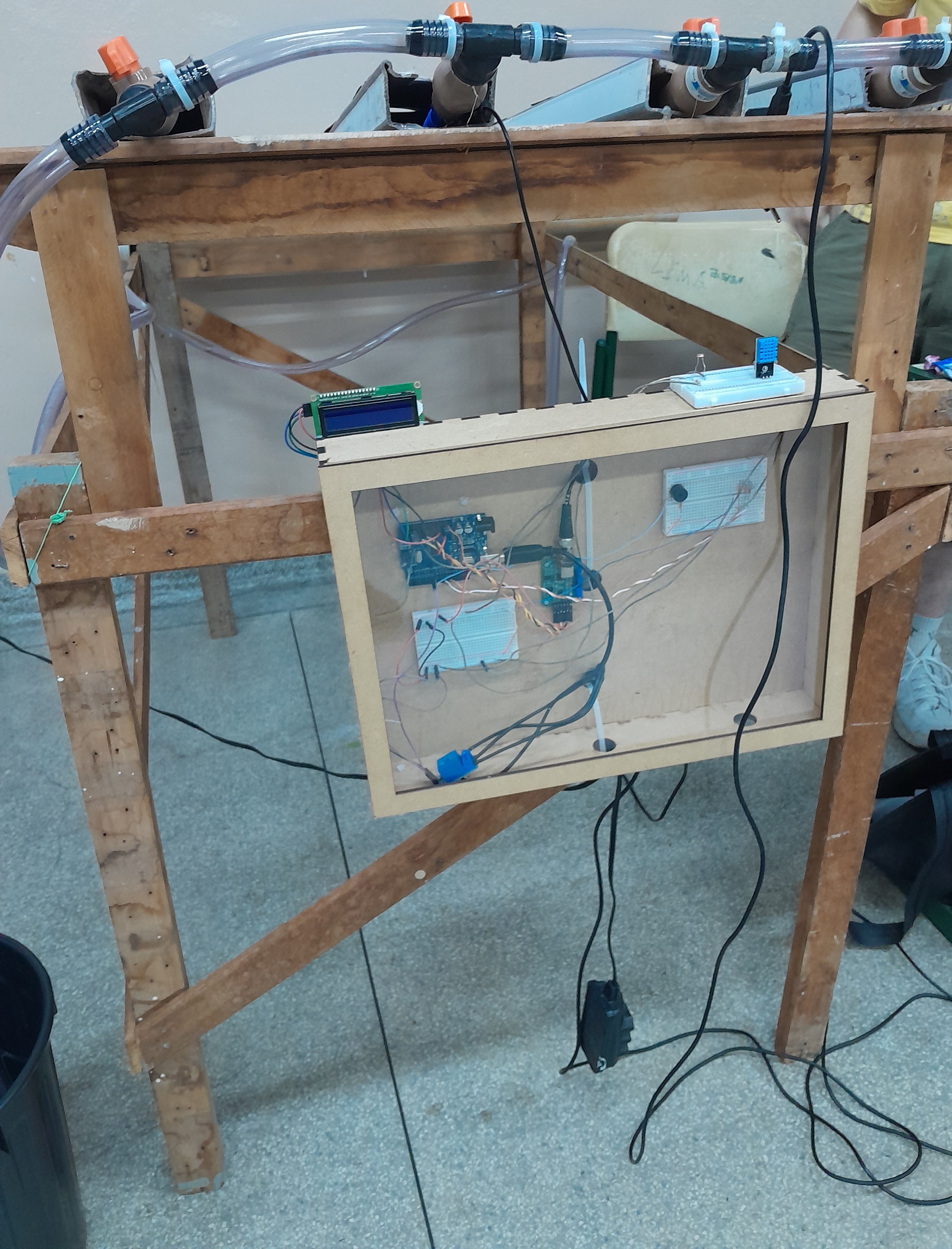

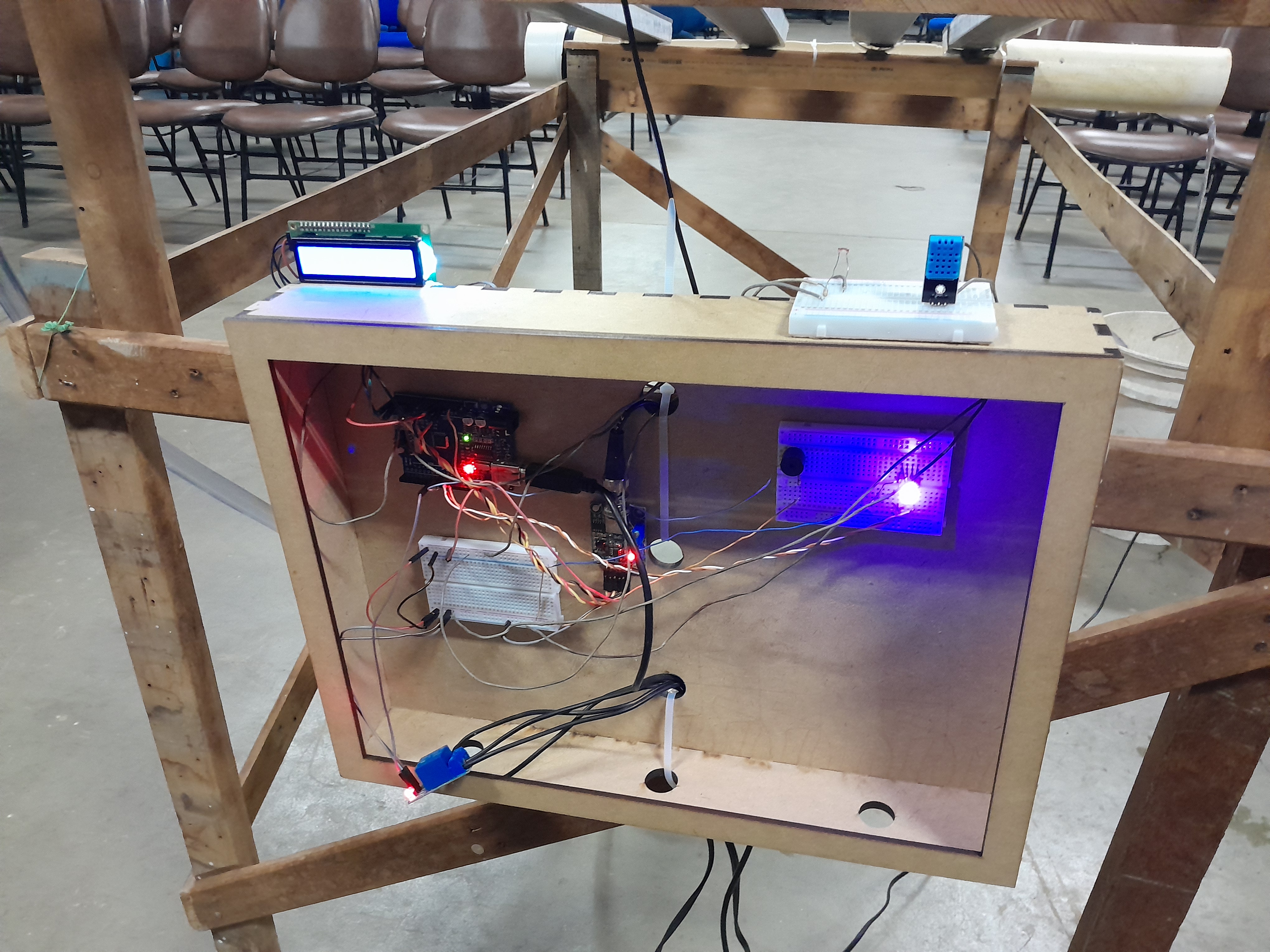

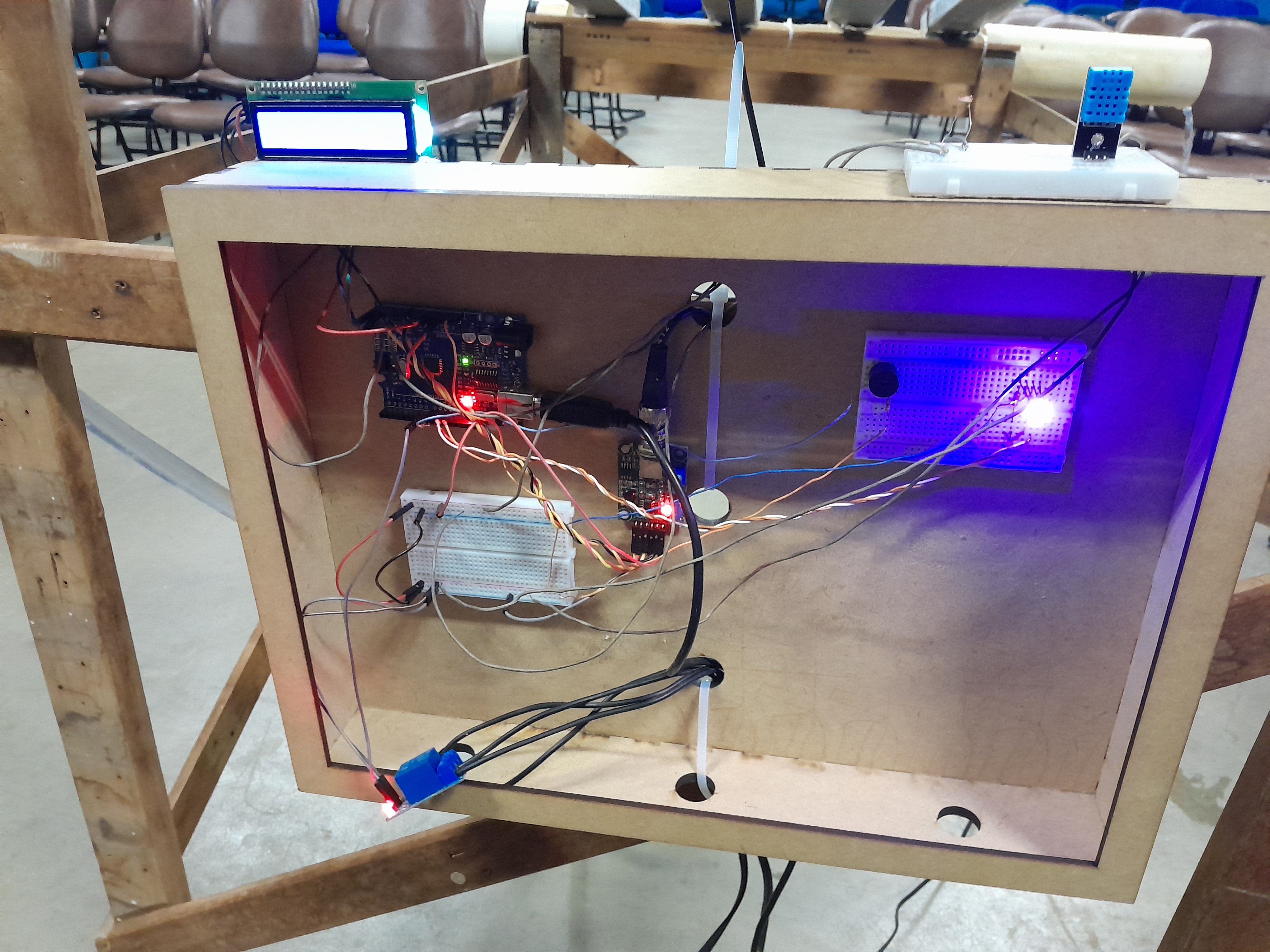

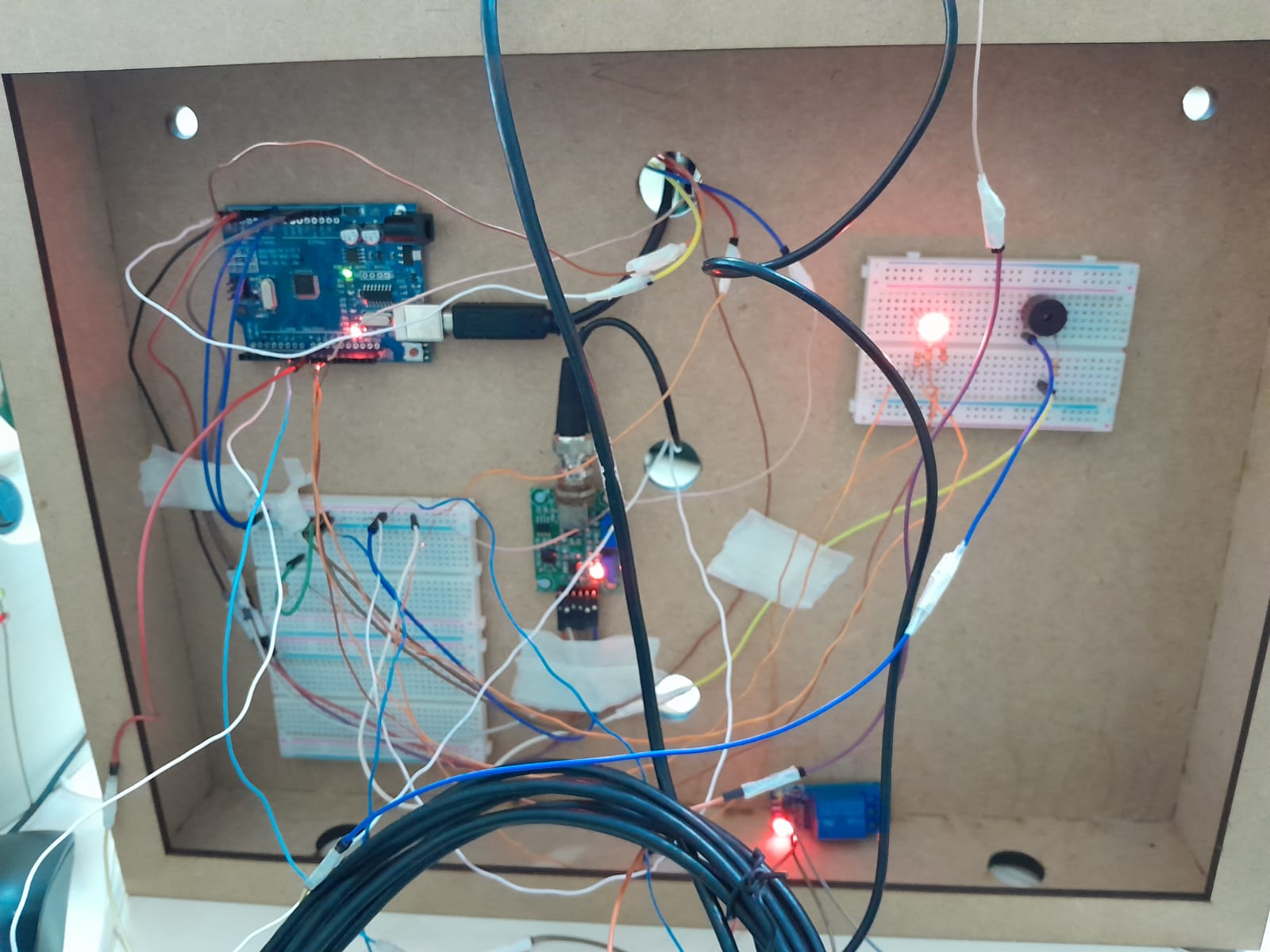

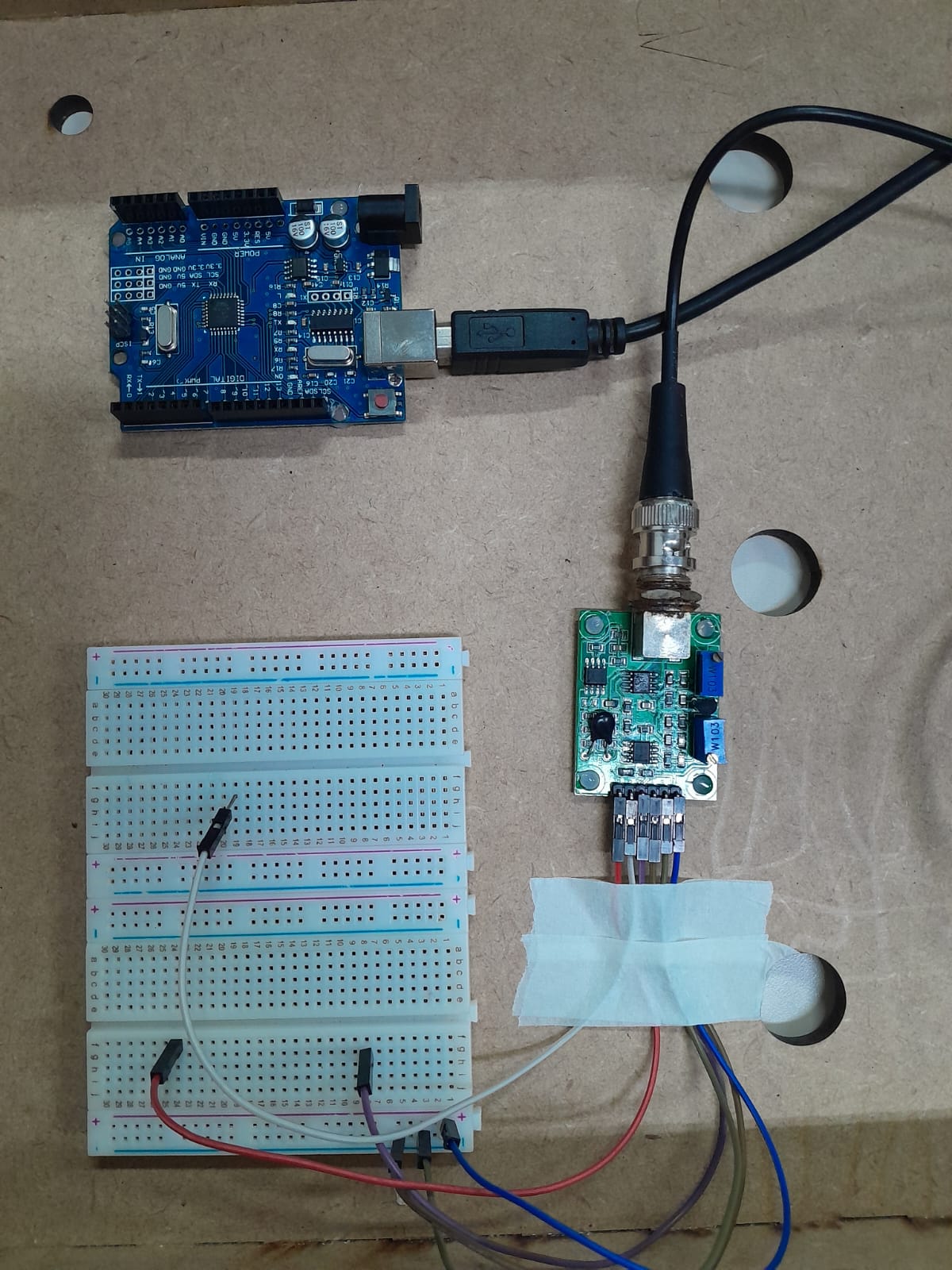

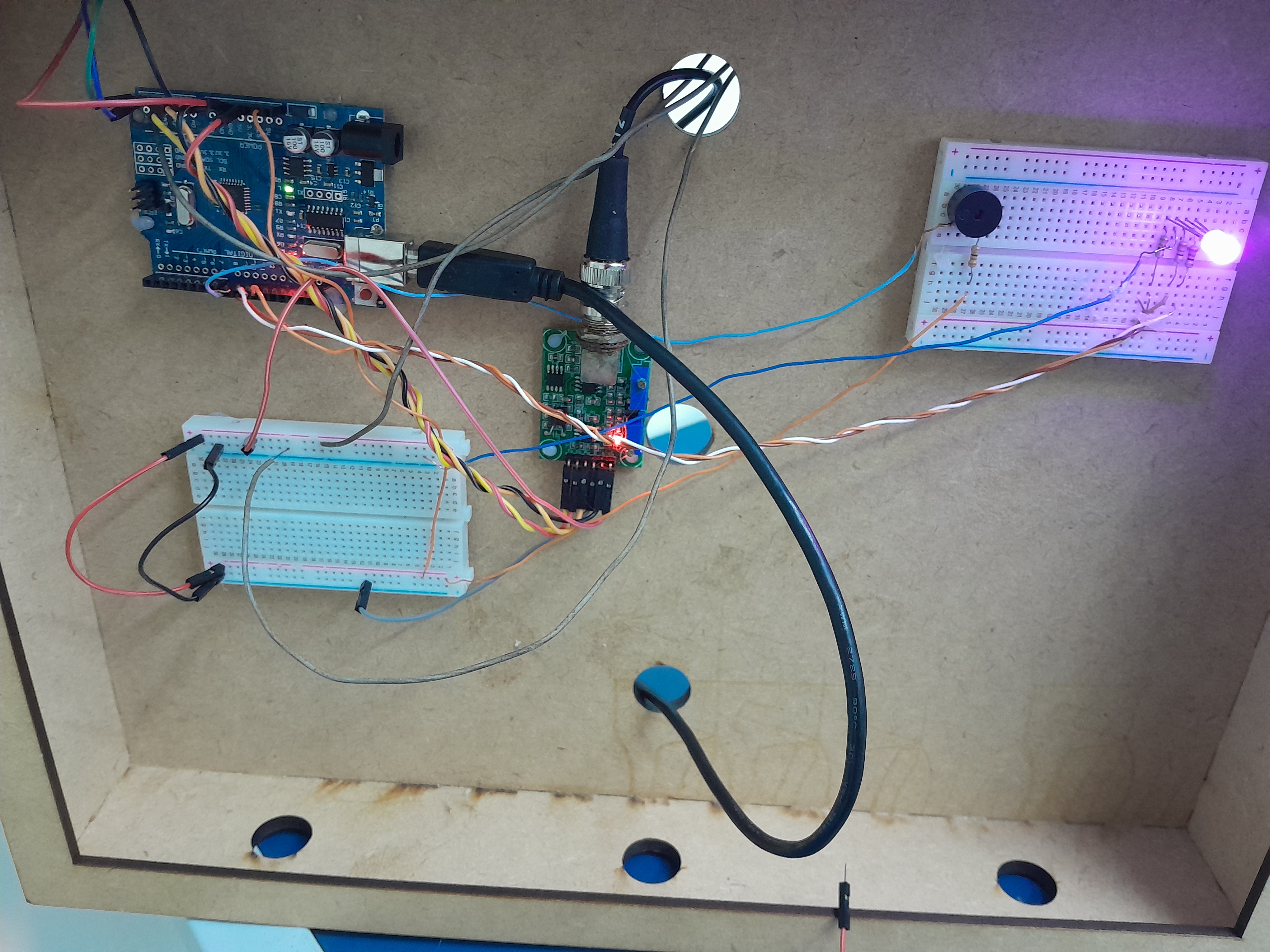

• Na caixa de MDF, cole o Arduino (já com o código internamente), as protoboards e alguns dispositivos eletrônicos como o módulo PH, o relé, o led RGB e o buzzer. Conecte os jumpers de acordo com cada porta e módulo. Utilize o relé juntamente com a extensão elétrica.

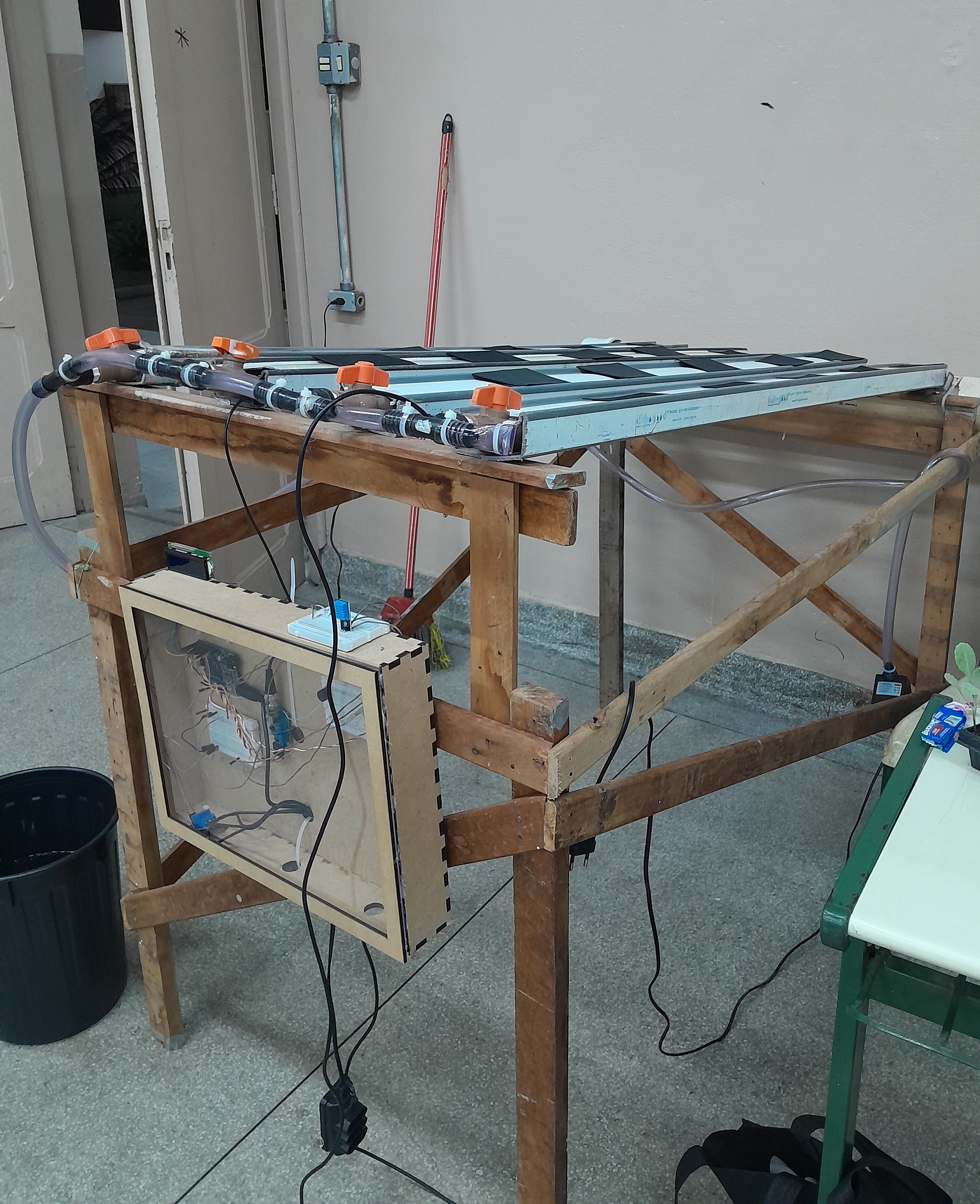

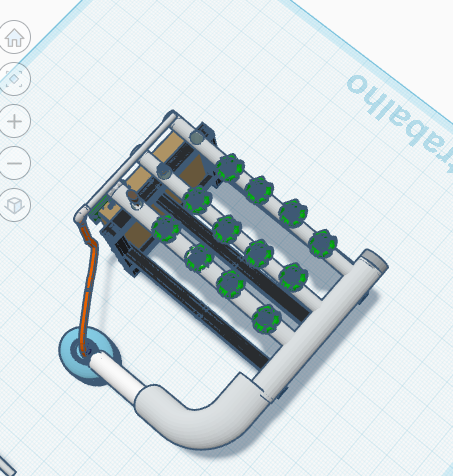

Elaboração da estrutura

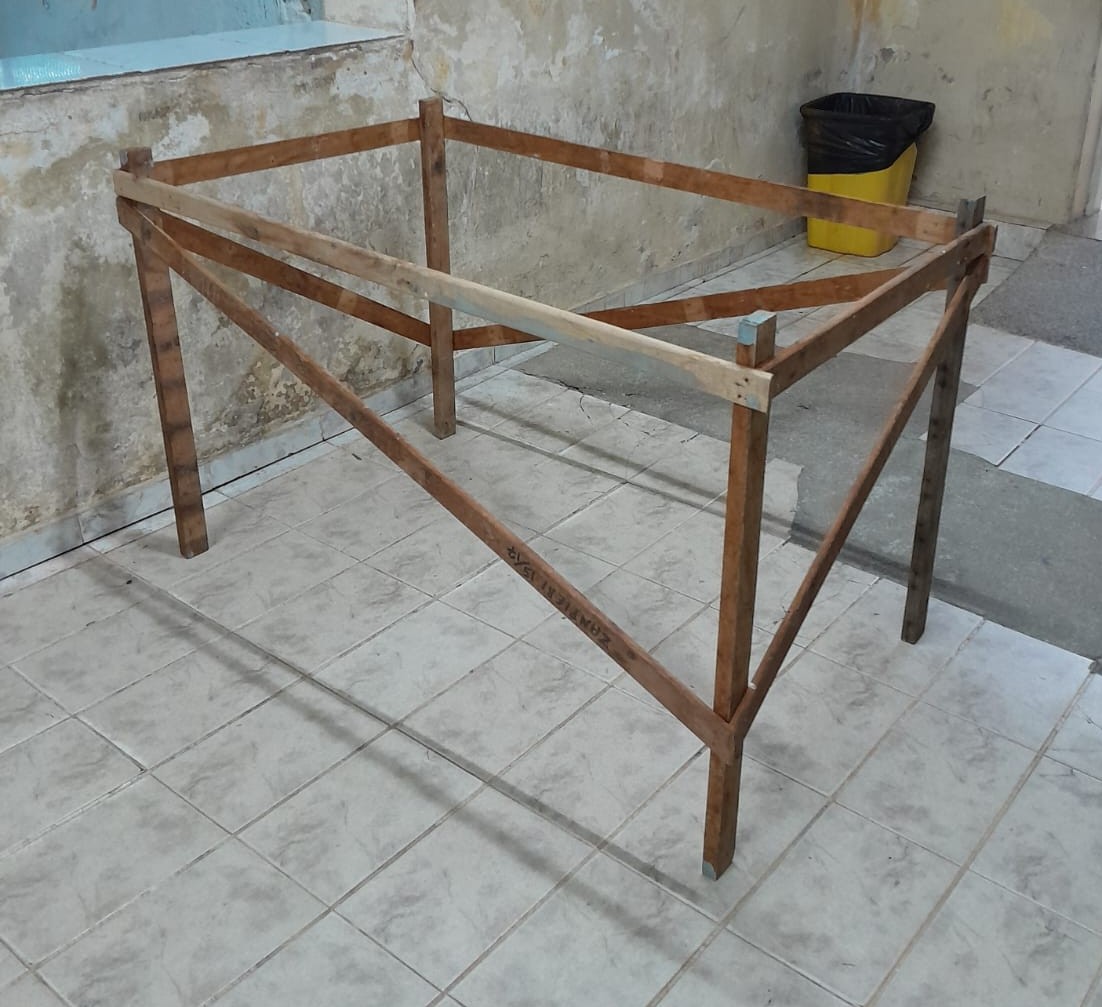

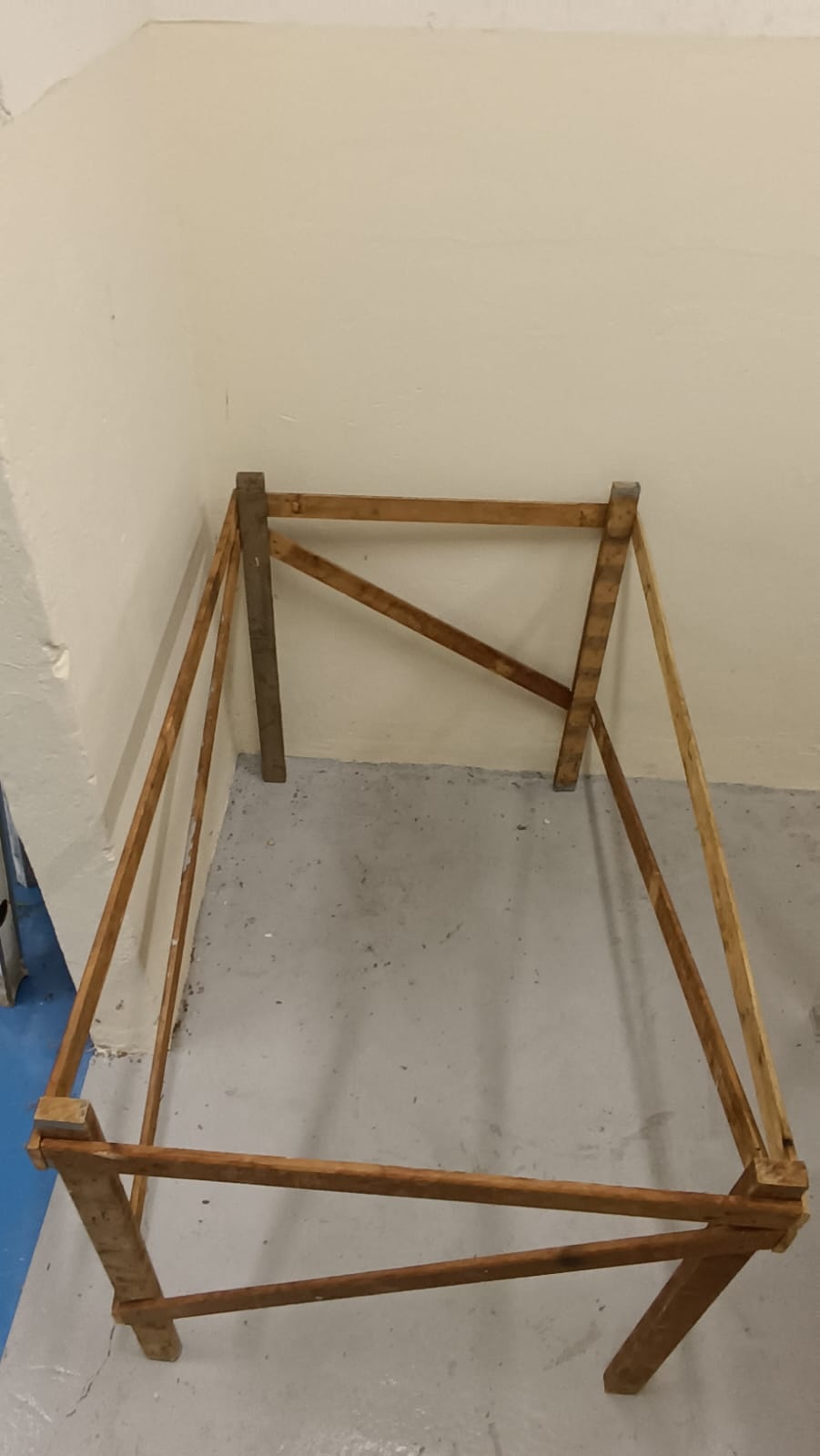

• Fixe os pregos nas tábuas de madeira de acordo com a estrutura da hidroponia.

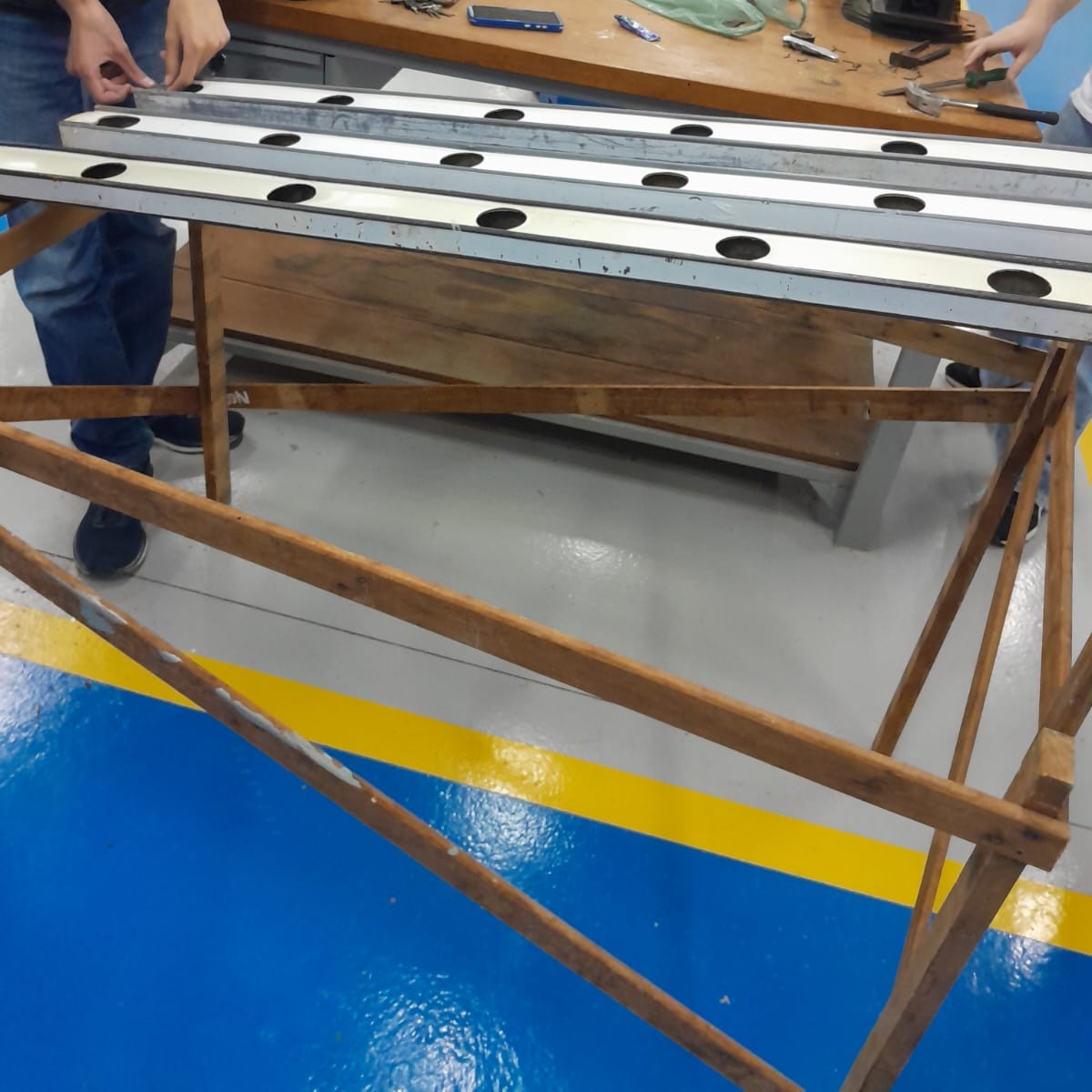

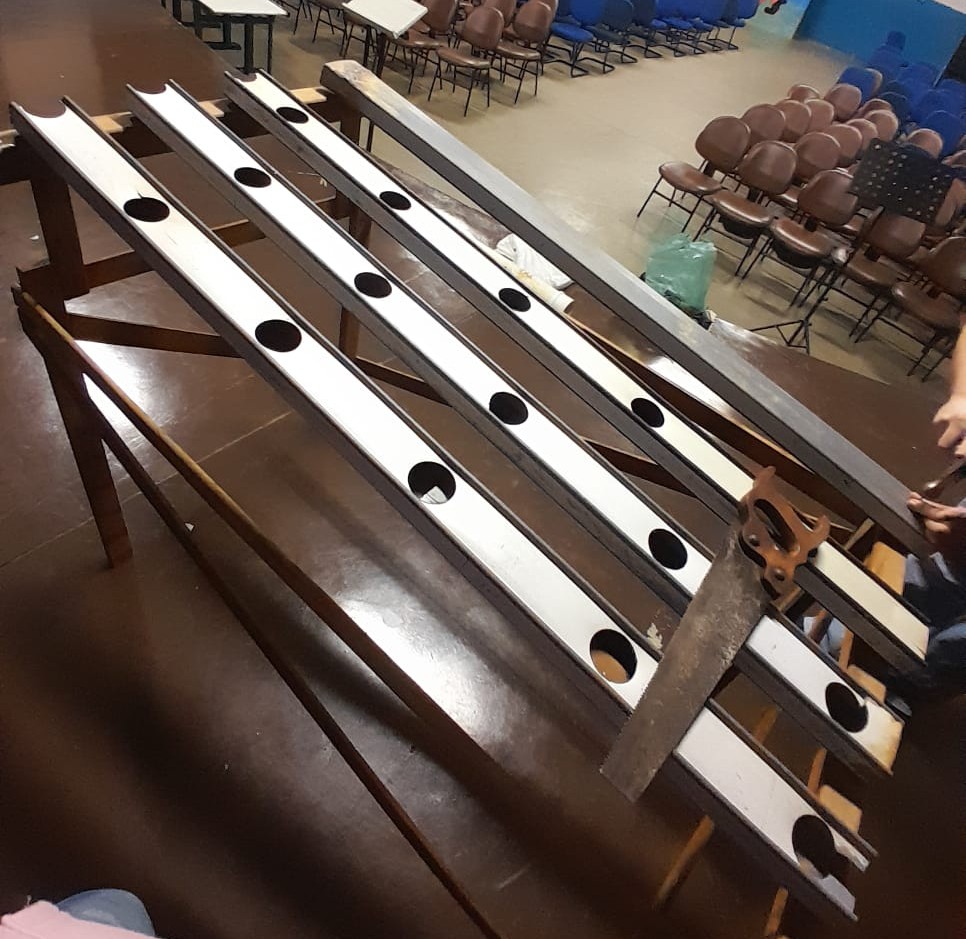

• Depois fixe os 4 perfis de hidroponia em cima da estrutura.

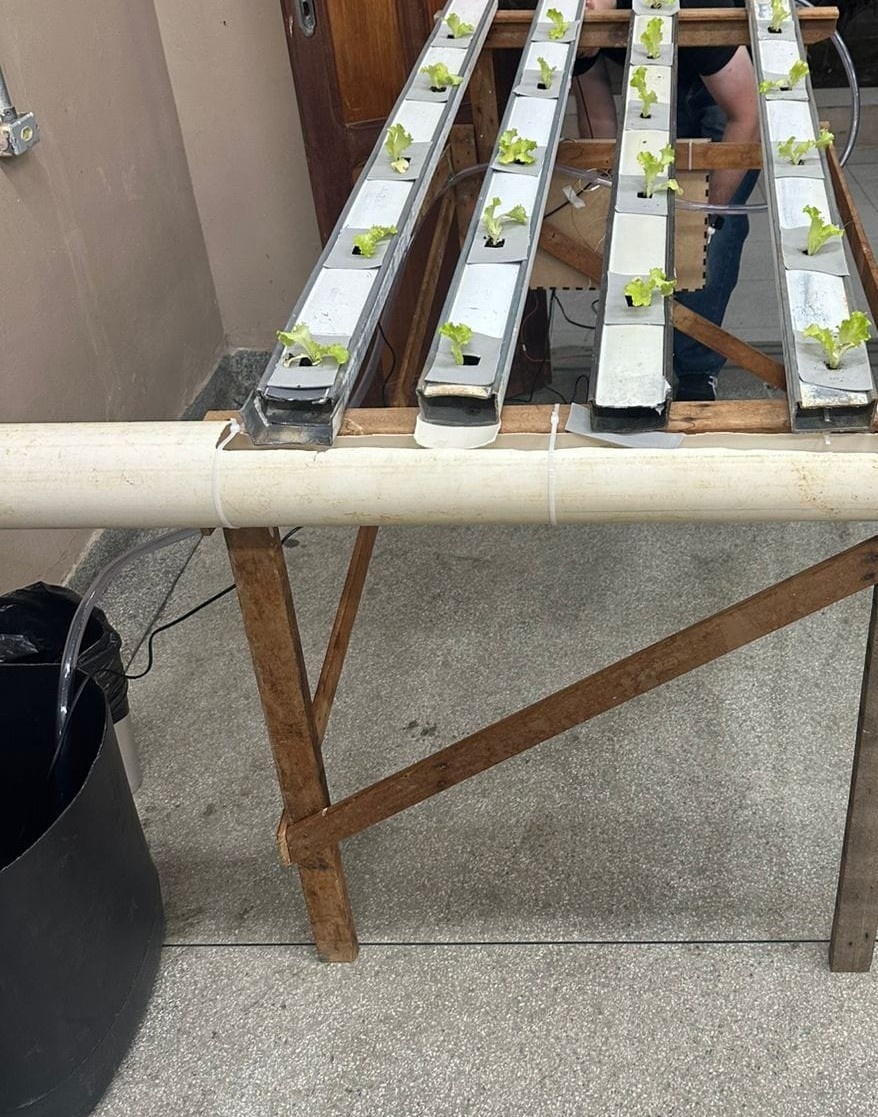

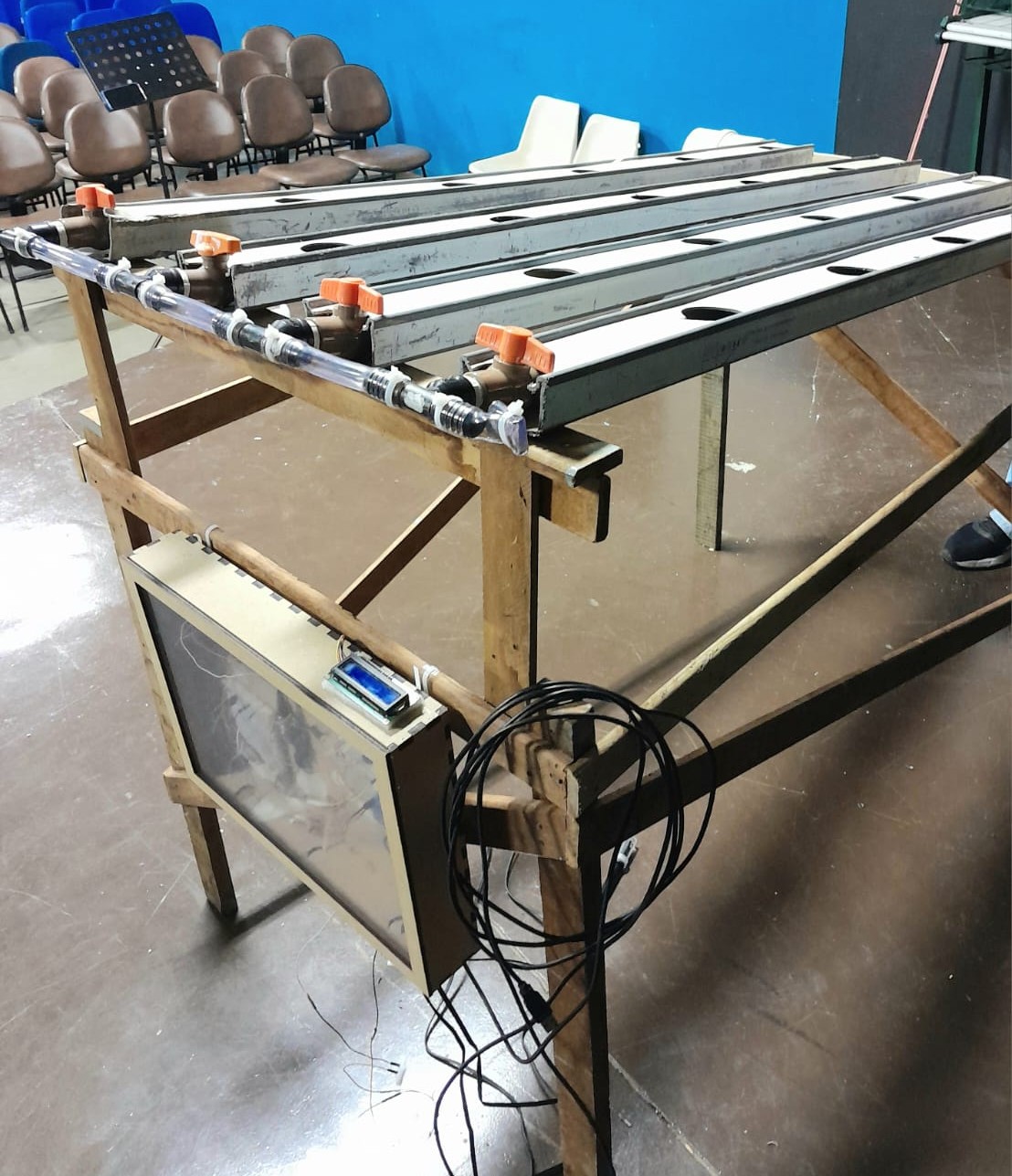

• Com isso, conecte os registros e tês nas aberturas dos perfis intercalando uma pequena porção de mangueira cristal entre eles. Posicione também o cano de PVC na parte inferior da estrutura.
  OBS: a estrutura da hidroponia deve ser feito de forma inclinada para melhor circulação da corrente de água.




• No final de um dos registros encaixe a mangueira cristal e leve-a até o reservatório, onde será conectada com a bomba submersa e posicionados no reservatório.

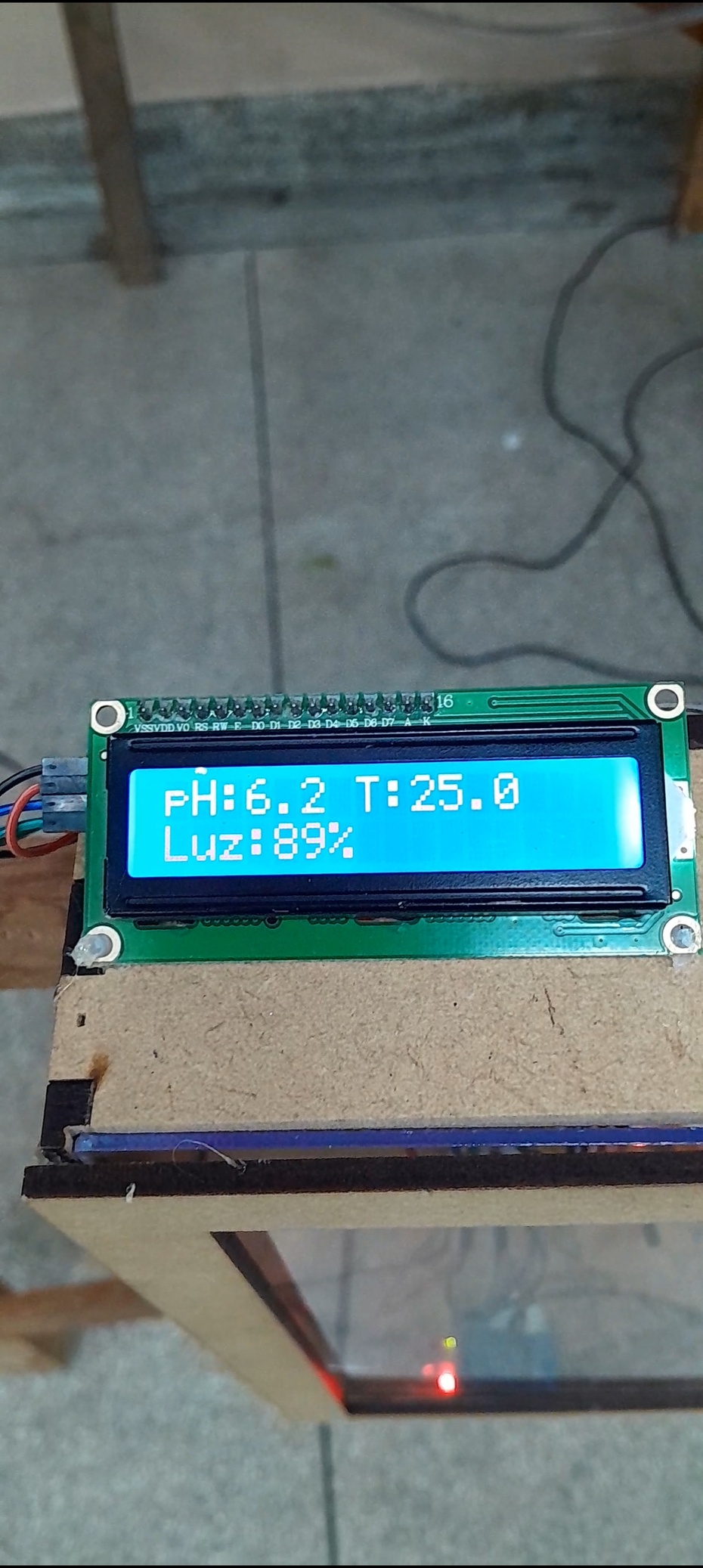

• Adicione uma protoboard do lado direito em cima da estrutura e conecte o sensor LDR e DHT11, no canto esquerdo adicione o LCD.

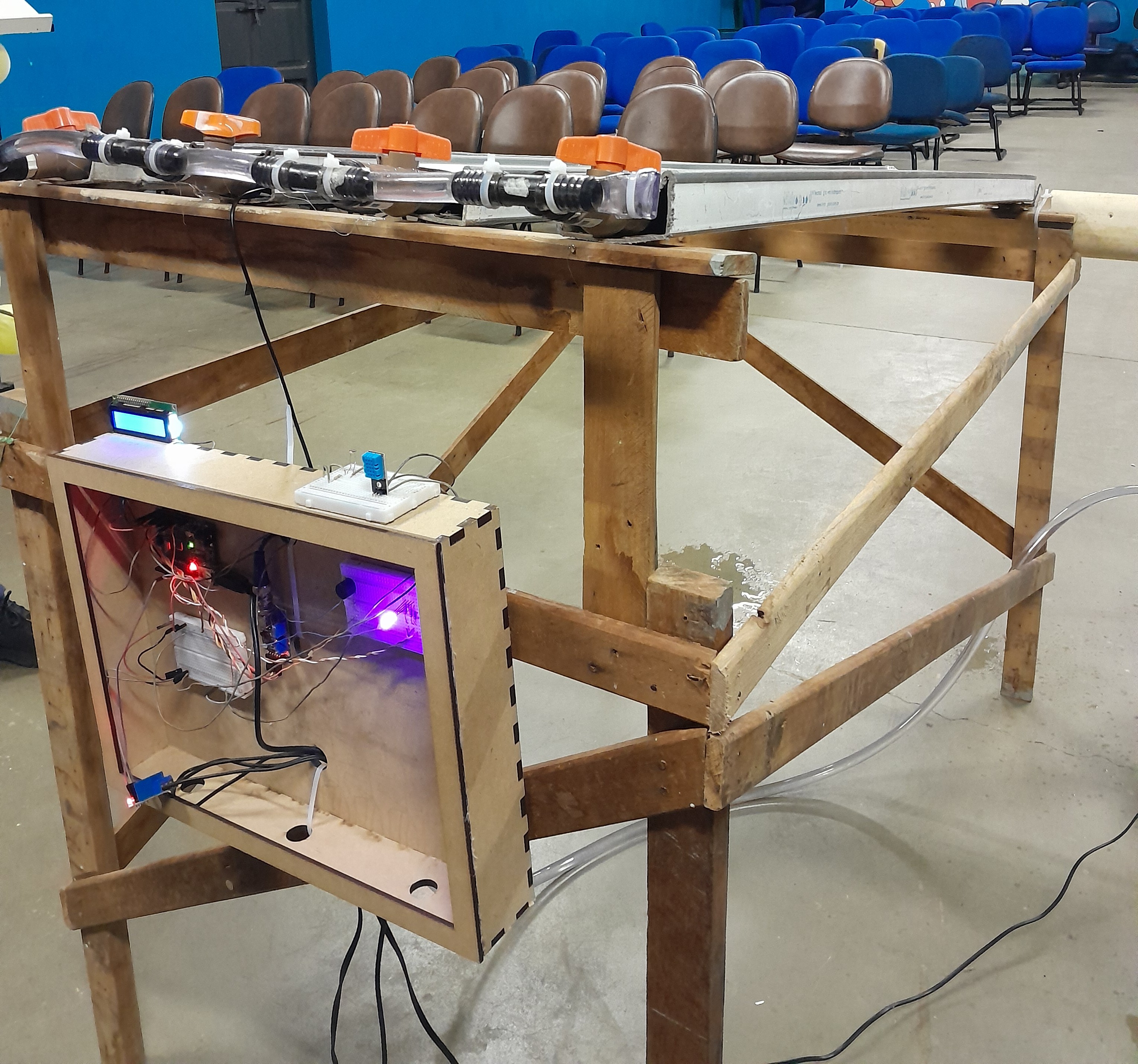

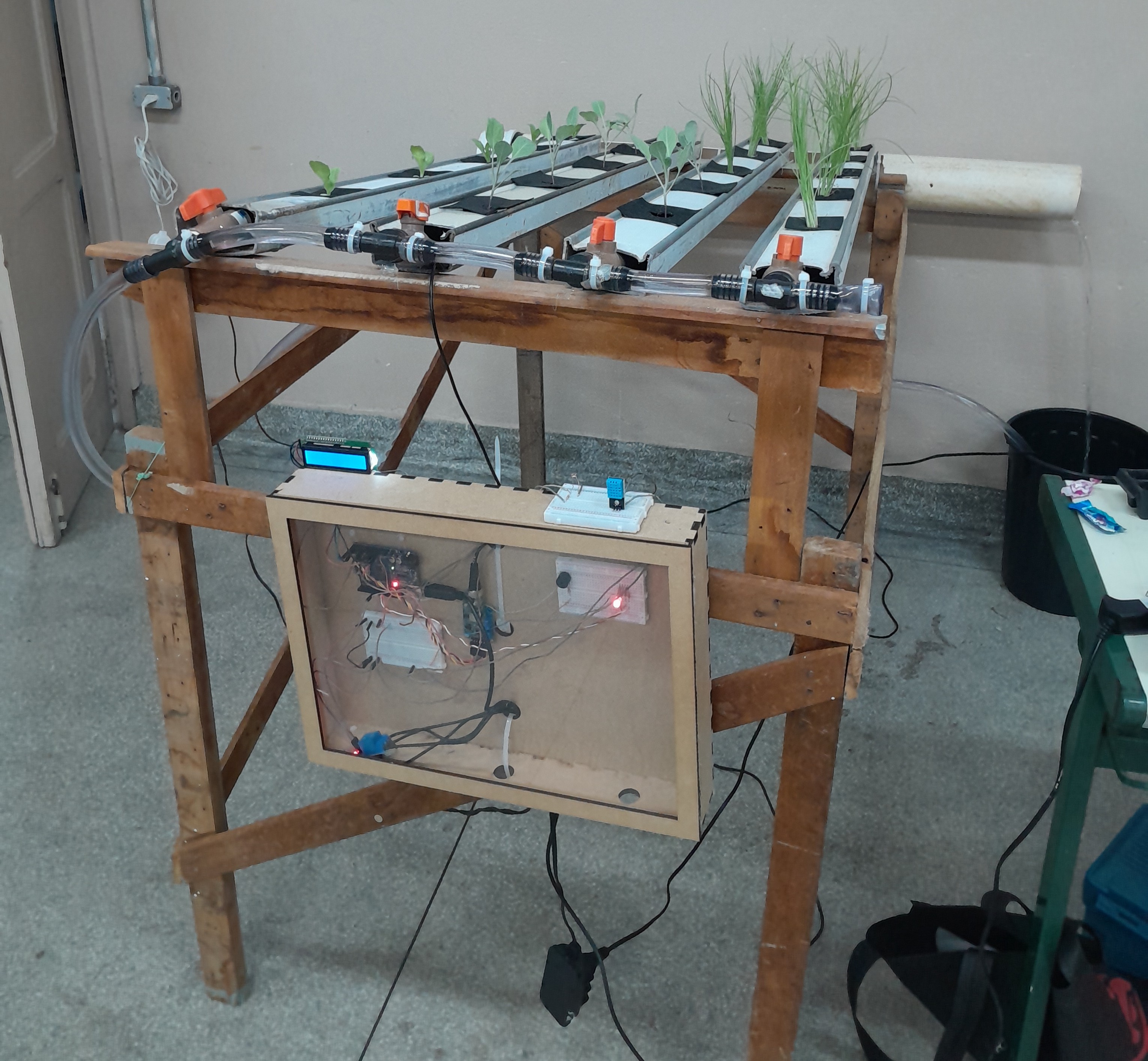

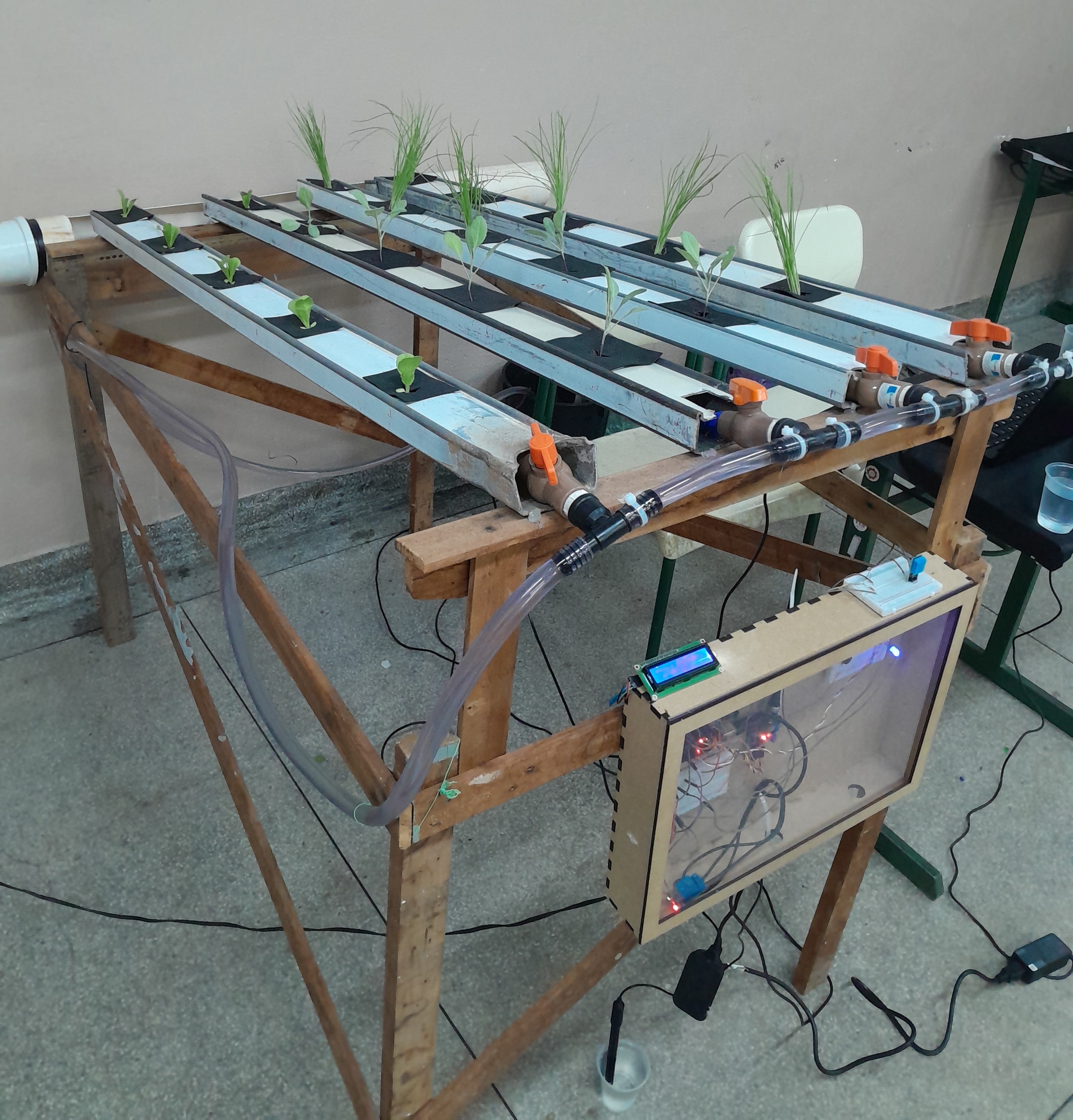

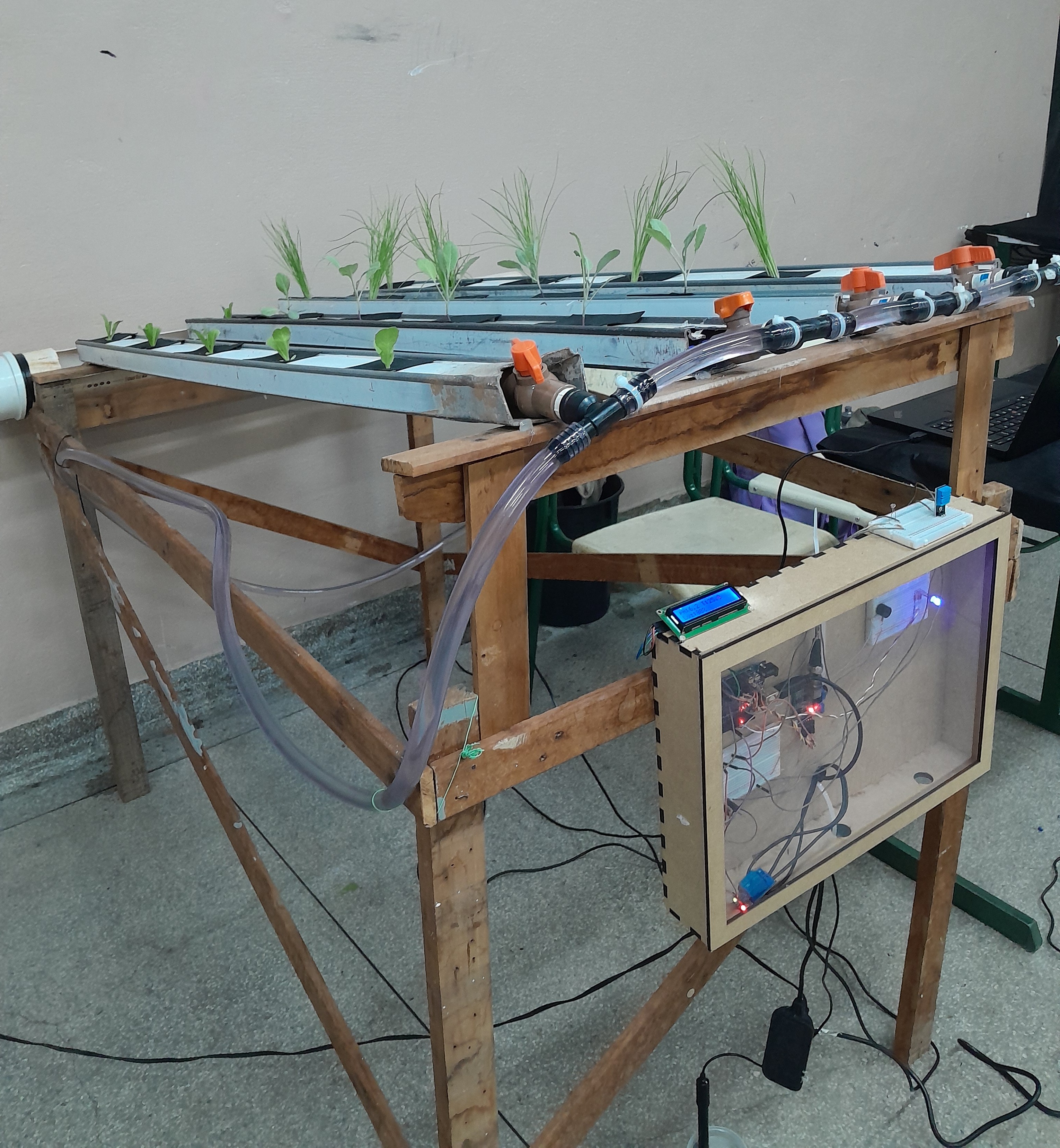

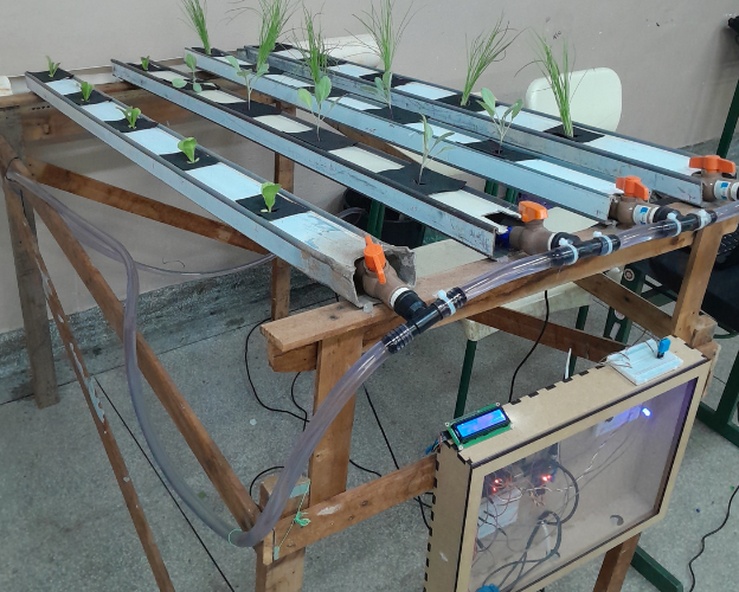

• Preencha o reservatório com água e fixe a caixa de MDF na parte traseira da estrutura.





Conclusão

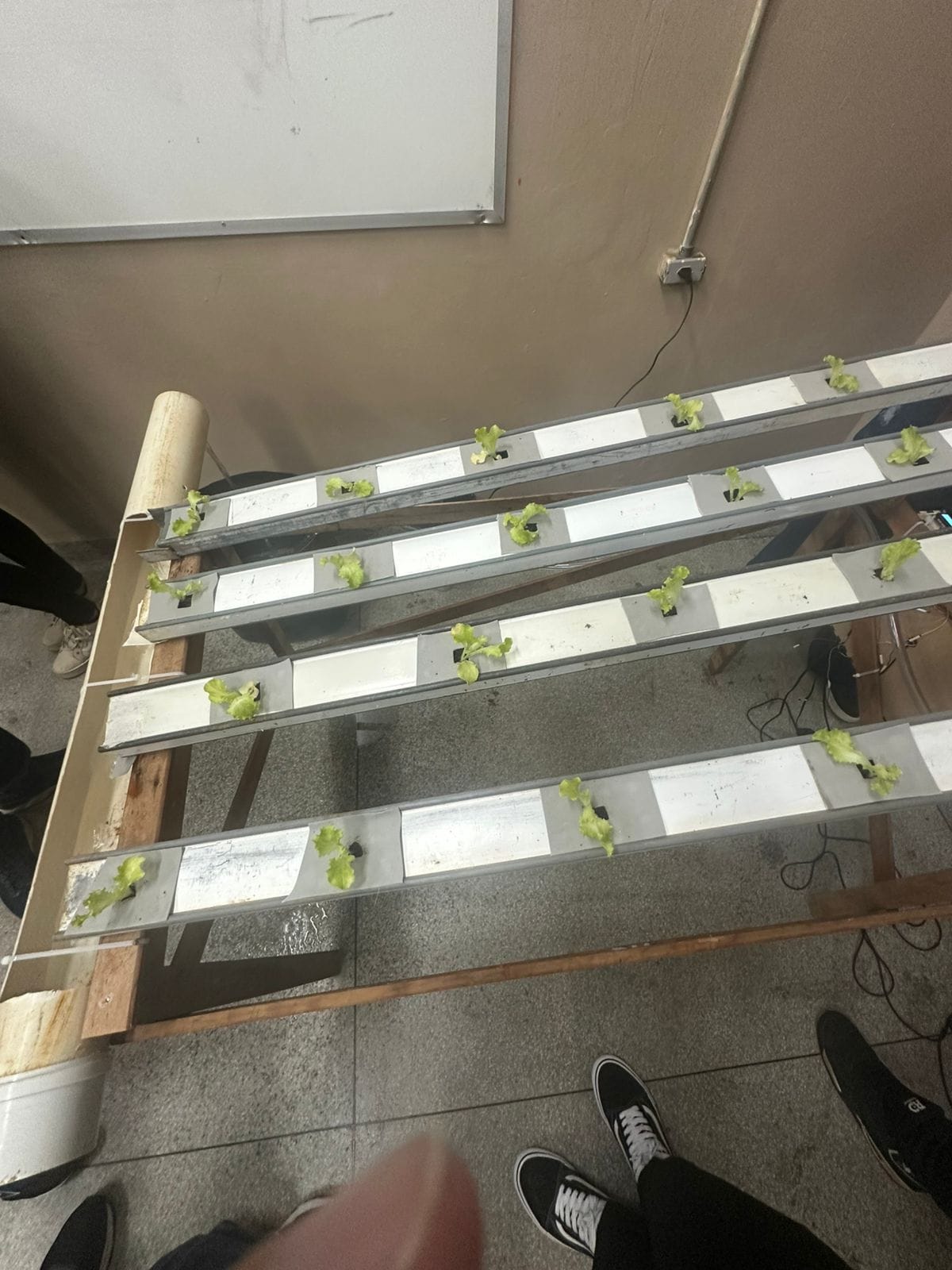

Por fim, acrescente as mudas e os nutrientes necessários para cada tipo de hortaliça.

Esse projeto tem por finalidade utilizar a tecnologia para otimizar o crescimento das plantas, reduzir o desperdício de água e diminuir a necessidade de intervenção manual, tornando o processo mais sustentável e acessível para pequenos produtores e pesquisadores.

Muito Obrigada!!

Código do projeto: https://github.com/raynaratami/projeto_tcc
