Trabalho do segundo semestre do bacharelado em Design do IFSC Campus Florianópolis, feito para a Avaliação 2 da matéria de Modelagem II. A atividade explorou as competências de corte e construção com MDF.

Materiais Necessários

• Grafite HB e 4B;
• 6 folhas de gramatura 180g;
• 2 folhas de gramatura 90g;
• Fita crepe
• Papelão (680 x 240 mm);
• MDF cru de 6 mm de espessura (680 x 240 mm);
• 12 pregos de 10 mm;
• 2 parafusos de 10 mm;
• Massa corrida;
• Fundo Preparador;
• Tinta acrílica branca e preta;
• Tinta spray metálica;
• Lixas de grão 400 e 600;
• Bocal de lâmpada E27;
• Lâmpada azul E27;
• 1 metro de cabo elétrico (fiação);
• Plugue macho;
• Interruptor.

Ferramentas Necessárias

• Lapiseira 0.7 mm;
• Esquadros;
• Régua de 60 cm;
• Estilete;
• Pincel;
• Esponja;
• Martelo;
• Lixadeira de bancada;
• Parafusadeira (de bancada e de mão);
• Broca de 1 mm;
• Serras copo de 19 mm, 29 mm e 41 mm;
• Serra de fita de bancada (lâmina de 3 mm);
• Serra tico-tico de bancada.

Etapas

Pesquisa Iconográfica

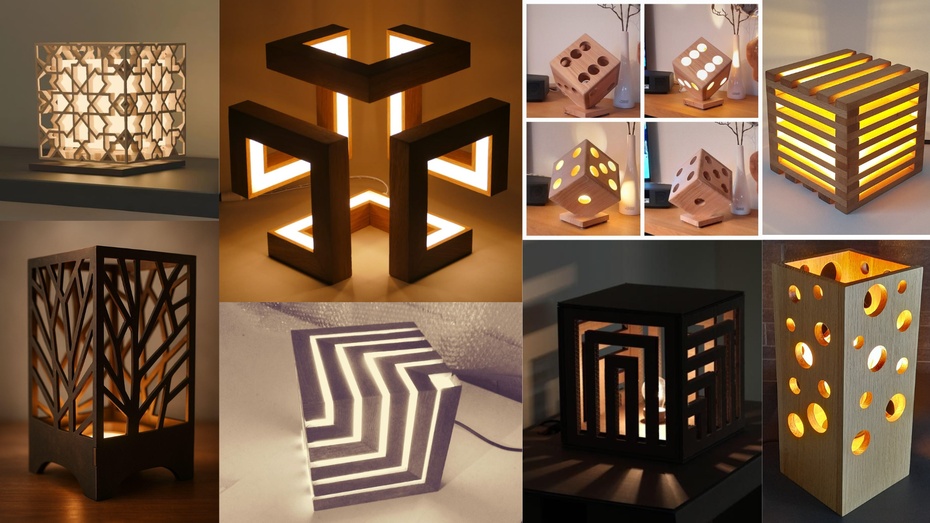

• Para iniciar, foi necessária uma pesquisa sobre luminárias de MDF para entender como ficaria o meu projeto e buscar inspirações para a produção.





Ideação

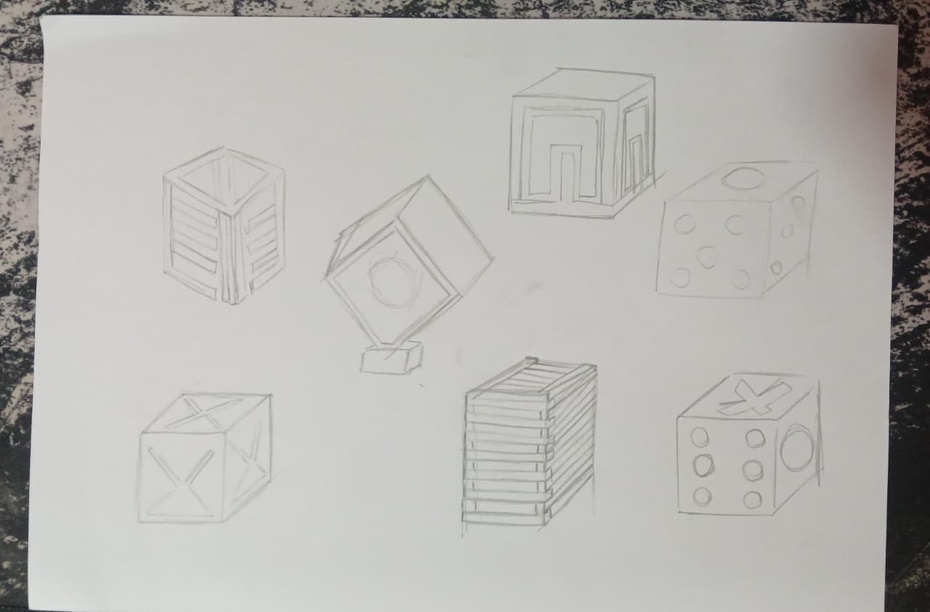

• Após a construção do painel semântico, foram feitos alguns sketches de ideias e a escolha de qual alternativa eu iria desenvolver.




• A alternativa escolhida assemelha-se a um dado de seis lados, contando com uma base onde ficam o bocal e a lâmpada. O restante do conjunto funciona como uma tampa, que tem o propósito de permitir a troca da lâmpada, caso seja necessário.

Modelo Volumétrico

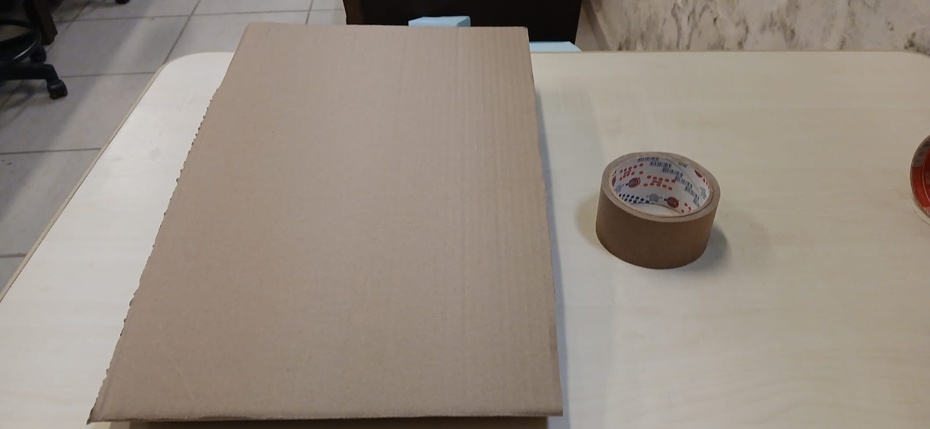

• Após a definição da alternativa, parti para a construção de um modelo de papelão para compreender a escala e as proporções reais da luminária. Havia uma restrição física: a chapa de MDF disponível para o trabalho limitava-se a 680 x 240 mm. Como o objeto seria um cubo, todas as faces deveriam ter o mesmo tamanho. Para não deixar a luminária muito grande, as dimensões finais definidas foram de 110 x 110 x 110 mm.

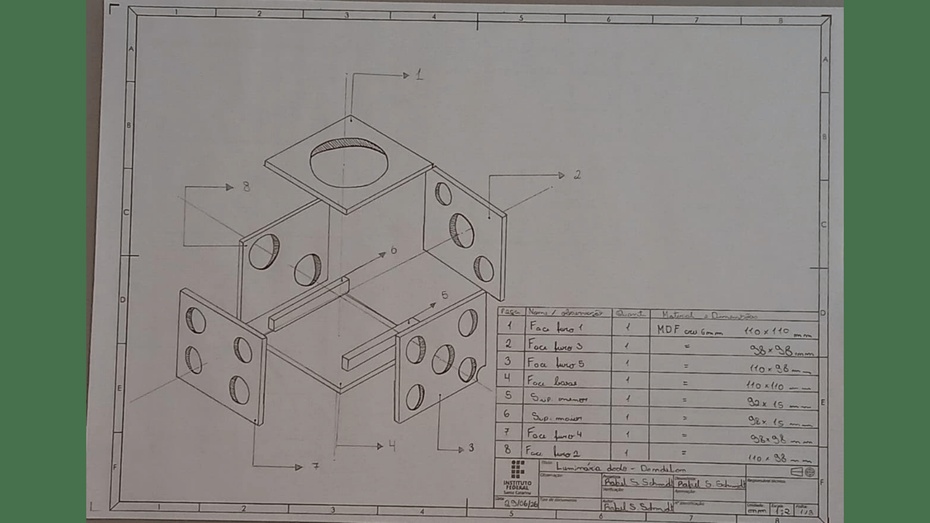

• A etapa seguinte consistiu na elaboração do desenho técnico. Para isso, foi feito o detalhamento de cada peça da luminária, especificando a quantidade de componentes e as cotagens das dimensões e posicionamento dos furos. Siga abaixo, página 1:

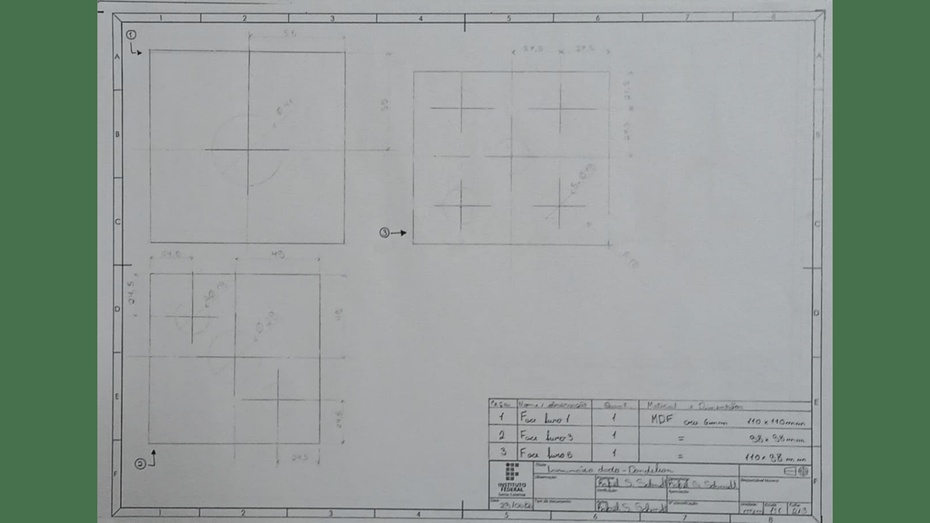

• Página 2:

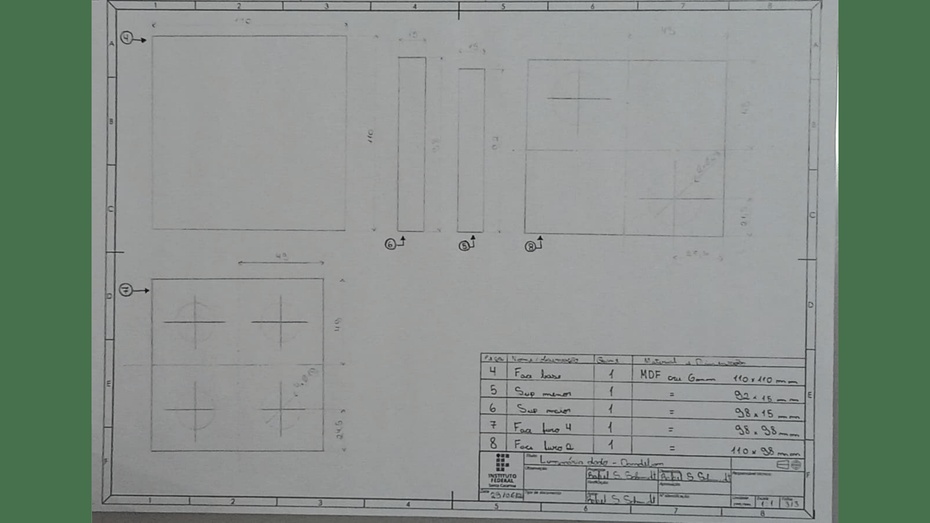

• Página 3:





Prototipagem em MDF

• Com as dimensões definidas e precisas, o traçado foi transferido para a chapa de MDF para a posterior realização dos cortes.

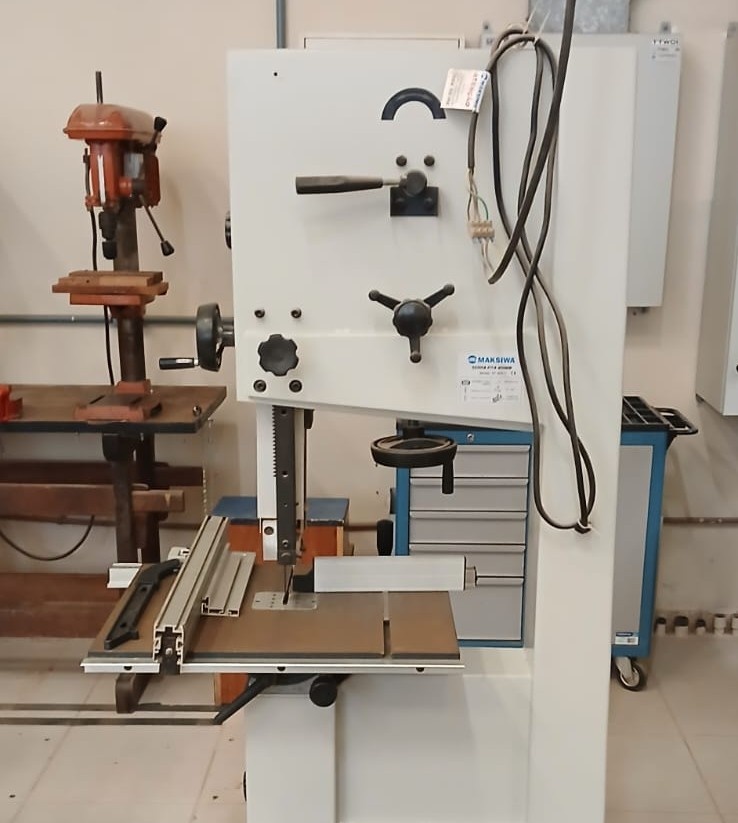

• O primeiro corte foi realizado na serra de fita para separar todas as faces e as partes maiores. Na sequência, utilizou-se a serra copo para executar as furações de cada face, empregando as brocas de 19 mm, 29 mm e 41 mm. Por fim, realizou-se furo em arco com a tico-tico em um dos cantos para permitir a passagem do cabo elétrico da lâmpada.

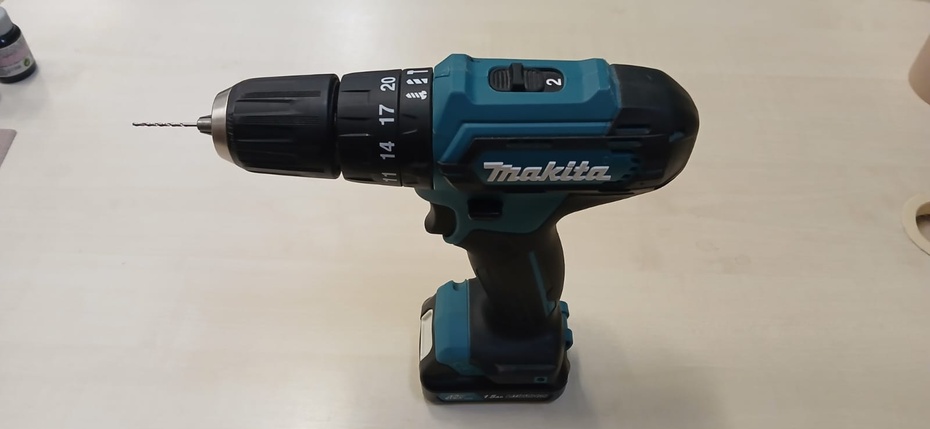

• Para a fixação, inicialmente utilizou-se cola de madeira, porém não se obteve uma boa aderência. Diante disso, a melhor solução encontrada foi realizar a fixação com pregos. Para evitar que o MDF rachasse e garantir que o prego entrasse com facilidade, foram feitos pré-furos com uma broca de 1 mm. Já na base, utilizou-se adesivo instantâneo do tipo cianoacrilato para prender as peças de suporte.





Acabamento

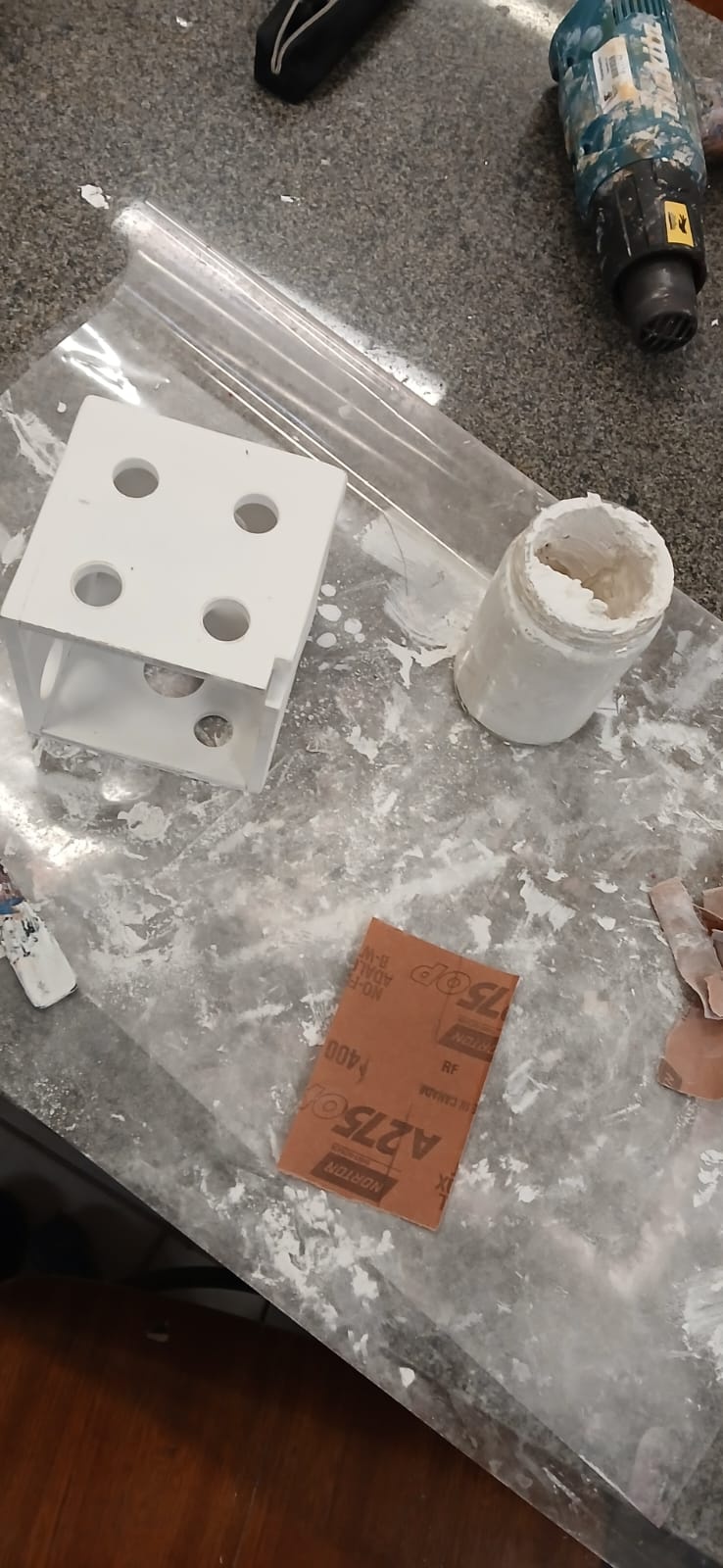

• Para iniciar a etapa de finalização, aplicou-se uma camada de massa corrida para corrigir as imperfeições da superfície. Em seguida, a peça foi lixada para garantir um melhor acabamento. Por fim, aplicou-se uma camada de fundo preparado com esponja, deixando toda a superfície branca para otimizar o resultado da pintura final.

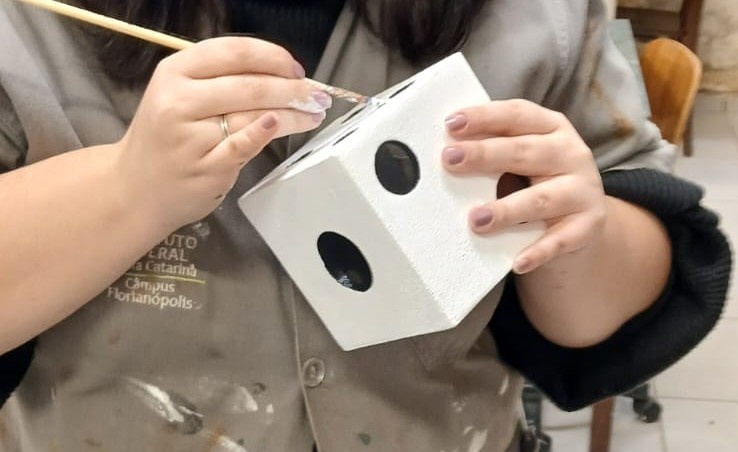

• Na etapa de pintura, aplicaram-se algumas camadas de tinta acrílica branca na parte externa, enquanto a parte interna recebeu tinta acrílica preta, ambas utilizando a técnica do esponjado. Contudo, nos cantos e arestas, a aplicação foi feita com o auxílio de um pincel.




• Por fim, aplicou-se superficialmente e à distância uma fina camada de tinta spray metálica sobre a parte exterior, protegendo o interior da peça com papelão para evitar manchas e criando um efeito sutil sobre a pintura.

Instalação Elétrica

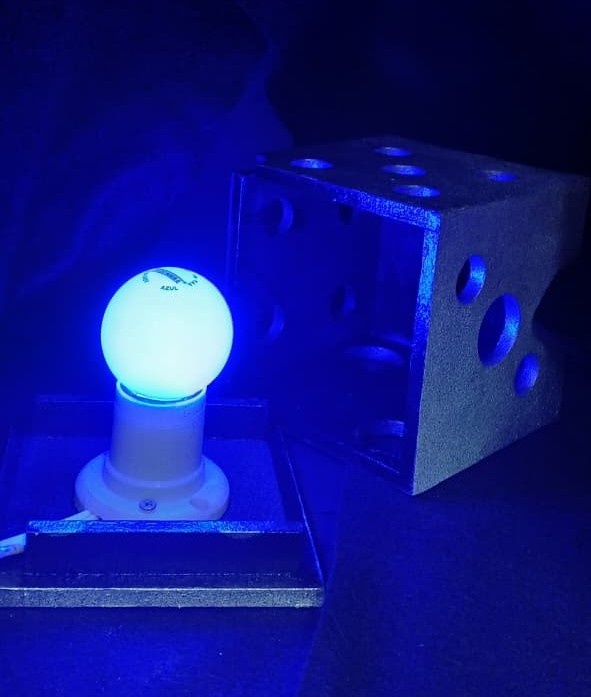

• A instalação elétrica foi realizada após o término da montagem do produto. O bocal foi fixado na base da luminária utilizando dois parafusos de 10 mm de comprimento; na sequência, fez-se a conexão do interruptor e, por fim, a do plugue macho.





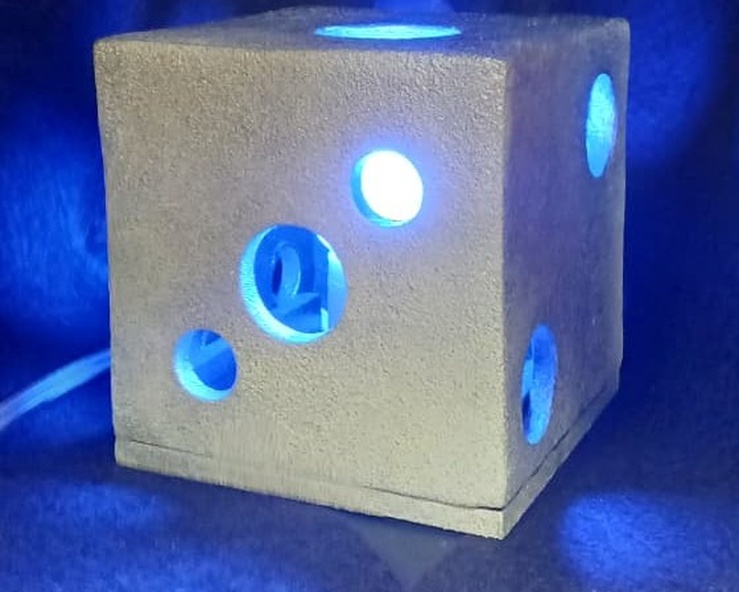

Conclusão

Ao final deste processo, adquiri novos conhecimentos práticos sobre melhorias no fluxo produtivo e decisões de projeto. No decorrer do desenvolvimento, enfrentei um imprevisto na etapa de acabamento. Após a primeira pintura, foi necessário cobrir toda a peça com massa corrida para corrigir imperfeições, o que exigiu o refugo e o retrabalho de etapas anteriores.

Além disso, a colagem inicial e os pregos escolhidos não se mostraram as melhores soluções de fixação. Em um cenário atual, optaria por pregos de menor calibre (mais finos) para evitar o risco de estufamento ou desalinhamento do MDF.

Concluindo, identifico oportunidades futuras de melhoria em relação aos suportes da base, que atualmente ficam visíveis através dos furos e que eu preferiria ocultar. Por fim, adicionaria uma placa de acrílico translúcido fosco no interior do cubo para otimizar a difusão da luz da luminária.
