Microscópio portátil, construído para ser acoplado a câmera do celular, e de fácil transporte, permitindo assim ser utilizado em qualquer ambiente bem iluminado. Com uma construção bem simples, utiliza apenas palitos e pregadores na composição do suporte e para utilizá-lo basta “morder” o celular com o pregador deixando a lente sobre a câmera do celular.

Materiais Necessários

• 1 Chaveiro laser pointer (Para uso apenas da lente)
• 1 Palito de dente
• 1 Palito de sorvete
• 1 Pregador de madeira (grande)
• 1 Folha de lixa nº120 para madeira
• 1 Cola de cianoacrilato (super cola)

Ferramentas Necessárias

• Mini arco de serra
• Furadeira ou parafusadeira
• Broca para madeira (mesmo diâmetro da lente)
• Chave de fenda ⅛”
• Paquímetro
• Estilete

Etapas

Desmontando o Laser

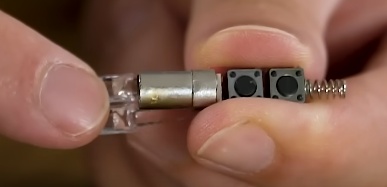

• Retire a parte frontal do laser pointer (aquela por onde sai o laser ou luzes das lanternas). Esta parte pode ou não ser rosqueável a depender do modelo de chaveiro laser que você estiver usando.




• Assim que removida a parte frontal você precisará remover a lente de dentro de um pequeno tubo, e para isso será necessária uma chave de fenda ⅛”. Utilize a chave para tirar o parafuso e depois com cuidado será necessário empurrar a lente de dentro do tubo. Não utilize a chave de fenda para esse procedimento, um palito de dente de madeira é mais recomendado, por ter uma madeira mais macia.
  *Dica: Ao empurrar a peça com o palito deixe sua mão tapando a outra extremidade do tubo, ou a lente pode ser arremessada, ela é muito pequena, o que pode ocasionar em sua perda, ou ainda que ela risque.

Fixação da lente

• Utilizando um paquímetro, meça o diâmetro da lente.
• Selecione uma broca de tamanho próximo ao da lente, é importante que a lente entre bem justa no furo que você fizer, isso vai facilitar sua fixação, evitando colar a lente, o que pode deixar ela manchada.
• Utilizando a broca escolhida, fure um palito de sorvete próximo a uma de suas extremidades, deixando uma “margem” para que o palito não quebre ao encaixar a lente.
• Lixe bem o furo para dar um bom acabamento e não ficar farpas de madeira sobre a lente e também facilitar o encaixe.
• Encaixe a lente no palito, de forma que ela fique bem alinhada ao palito e o máximo para dentro do mesmo.
• Faça testes colocando a lente sobre a câmera do celular e tente tirar fotos segurando pelo palito, verifique qual dos dois lados da lente é o melhor para deixar sobre a câmera do celular e então faça uma marca no palito do lado da lente que deve ficar em contato com a câmera.

Conclusão do suporte

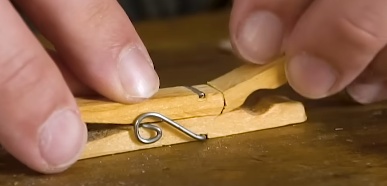

• Serre uma das pontas do pregador de roupas (parte que segura a roupa), faça este corte próximo à mola do pregador mas deixe um pouco da madeira após a mola para que ela não se solte.




• Lixe para dar acabamento.
• Cole o palito com a lente (usando super cola) na parte externa do pregador, com a lente ficando no lugar da parte que acabou de ser cortada do pregador, deixe bem alinhado com o resto do pregador, de forma que o palito fique com o mesmo comprimento do pregador, para isso, corte o excesso de palito (recomendo o mini arco de serra) e lixe para dar acabamento. Lembre-se de deixar o lado que você marcou no palito virado para dentro do pregador.
• Meça a largura do pregador e corte um palito de dente com esse mesmo tamanho. (Um estilete faz um corte com bom acabamento)
• Cole, usando super cola, o palito na parte interna do pregador (lado do mordedor que não foi cortado) na mesma posição que a lente.




• Agora é só “morder” o celular com o pregador deixando a lente sobre a câmera, escolher um lugar bem iluminado e fotografar objetos com um enorme aumento na imagem.

Conclusão

Para conseguir uma boa qualidade de imagem é importante que o objeto sendo observado esteja bem iluminado e é melhor estar no modo foto do que no modo vídeo do celular, pois no modo vídeo o celular pode ficar tentando ajustar o foco o tempo todo, o que atrapalha a visualização.
Esta forma de construir o suporte busca ser bastante simples e acessível, sendo necessários apenas materiais mais fáceis de se encontrar e ferramentas mais comuns, mas também é possível fazer o suporte usando os mais diferentes materiais, simulando este mesmo mecanismo de pinça.
Em 2020 um grupo de alunos da IFPR desenvolveu e produziu em impressora 3D um protótipo que ajudou a inspirar esta construção, e caso você possua uma destas impressoras, é possível imprimir o suporte de plástico no lugar de construir o suporte com palitos.

Link para acesso ao artigo da produção do microscópio pelos alunos do IFPR: https://revistas.ifpr.edu.br/index.php/cemp/article/view/510/1306
