Mini gerador de energia portátil

Publicado em 12 de Maio de 2026 às 15:55

Categoria:

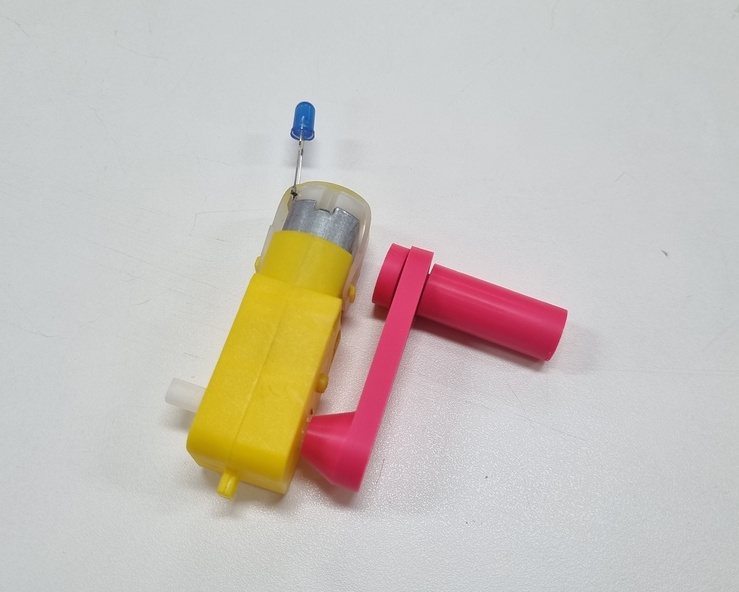

Esse é um mini gerador de energia bem simples, que usa um motor DC amarelo de redução de plástico (aquele bem baratinho), um led, e uma manivela impressa em 3D. Esse projeto foi executado dentro do FabLab do Sesi Itu (CE031) para ser usado nas aulas de física sobre geradores de energia, assim os alunos conseguem analisar na prática um motor funcionando como gerador.

Arquivos do Projeto

Gerador motor amarelo.step

28.52 KB

Baixar

Materiais Necessários

Motor DC amarelo
Led
Filamento
Estanho
Super cola

Ferramentas Necessárias

Impressora 3D
Ferro de solda
Alicate de corte

Etapas

Imprima as peças da manivela

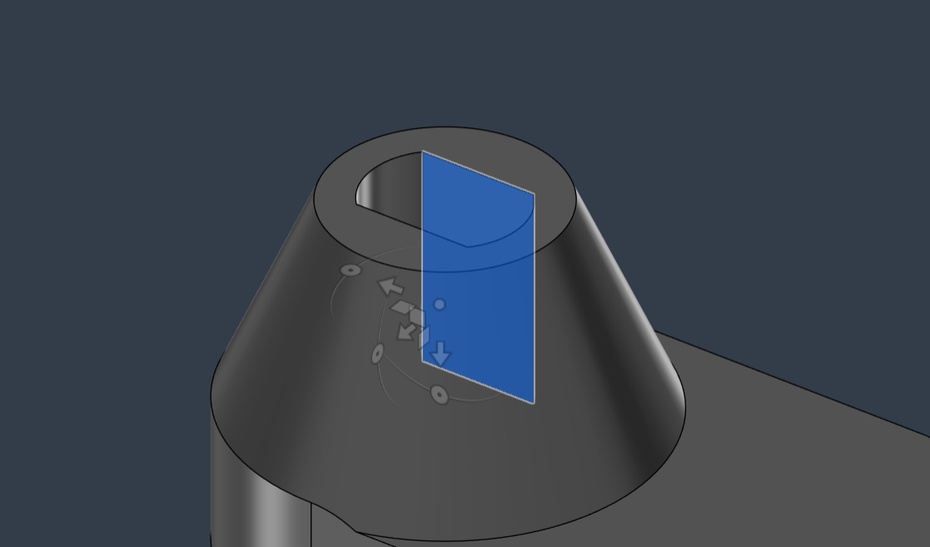

Caso o encaixe da manivela no motor esteja justo demais, abra o arquivo .step em um software de CAD da sua escolha e edite o tamanho do furo.

Monte e cole a manivela

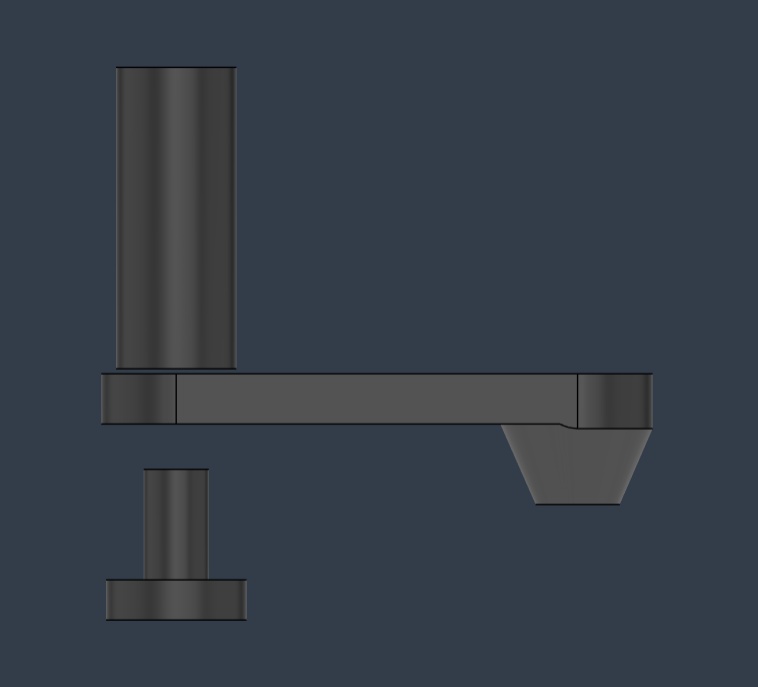

Monte a manivela de maneira que o braço dela fique entre a manopla e o pino.
Aplique uma gota de super cola dentro do furo da manopla (onde o pino entra), coloque o pino e segure até secar. Tome cuidado para o braço não colar também.

Encaixe a manivela no motor

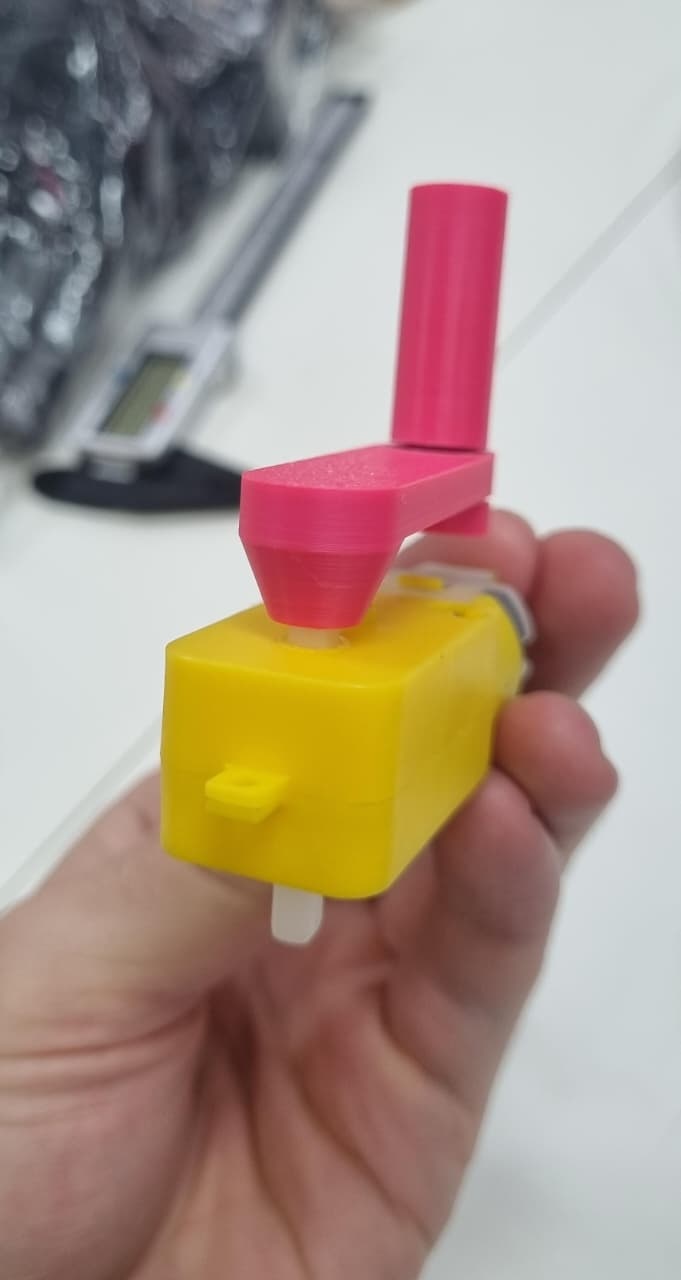

Encaixe o furo do braço no eixo do motor (a parte branca que gira). A manivela deve ficar bem justa, para se manter fixa sem o uso de cola. Caso ela esteja justa ou folgada demais, volte ao primeiro passo e ajuste as dimensões do furo.

Solde o led

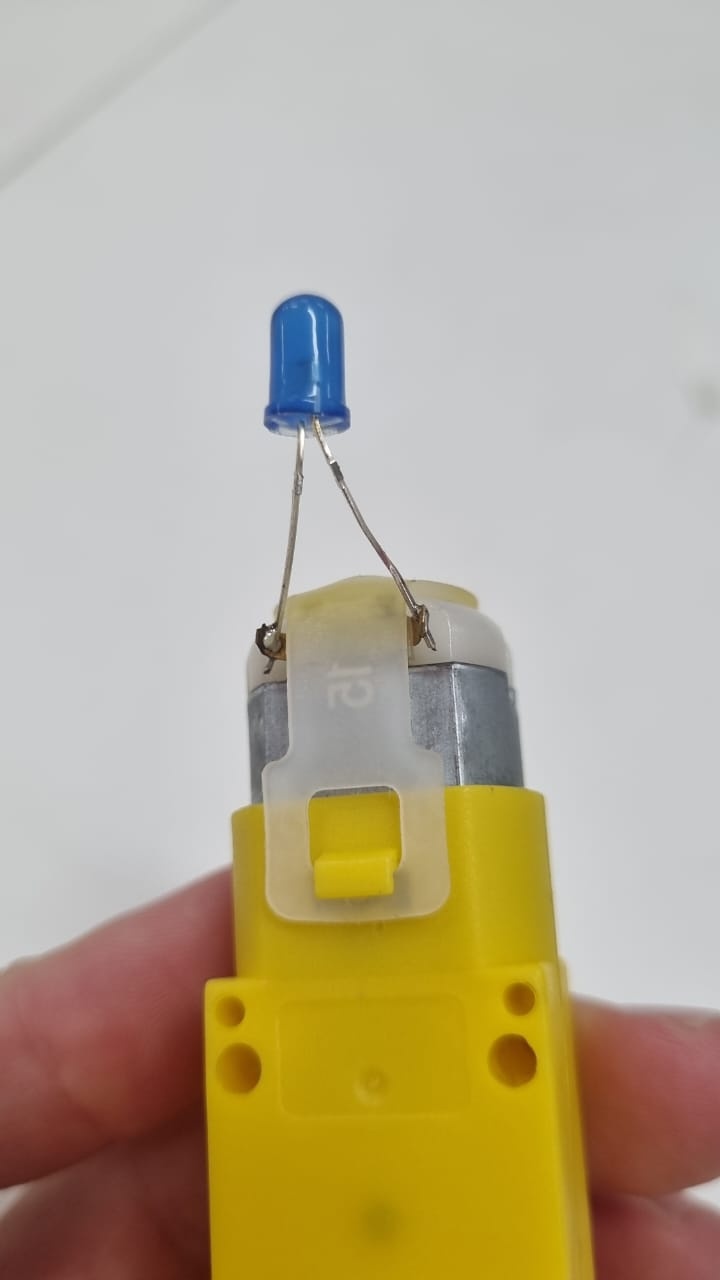

Solde os terminais do led, um em cada terminal do motor. Não tem jeito certo ou errado de soldar aqui, inverter a polaridade do led apenas muda o sentido que você precisa girar a manopla para ele acender.
