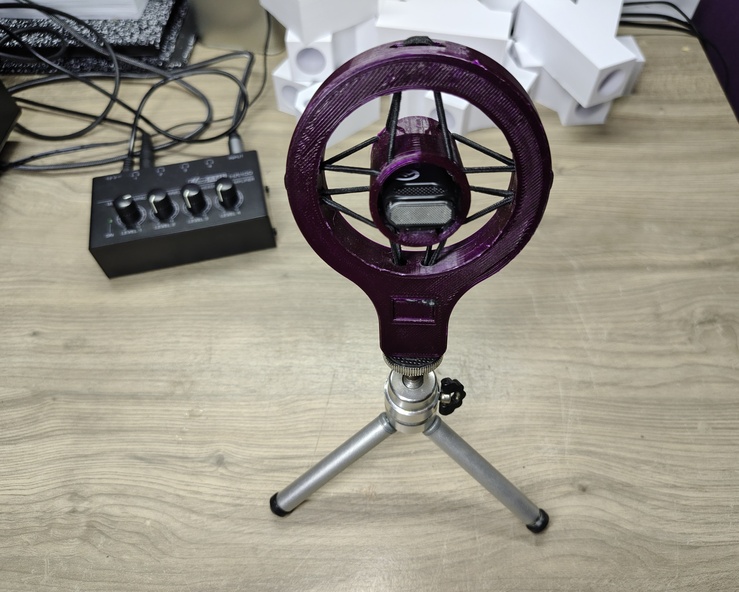

Irmão menor do meu outro projeto de suporte de microfone, este feito para um microfone de lapela que fica preso por imãs de neodímio, e mais adequado para tripés menores.

ver meu outro projeto de clipe magnetico, usei como base: https://manualmaker.com/projeto/clipe-magnetico-microfone-de-lapela/

Tembem vou incluir o arquivo do FreeCad para modificação caso nescessário.

Arquivos do Projeto

Materiais Necessários

• Peças impressas - 3 partes
• Eslastico Redondo (do tipo para costura) - 1/2 metro
• Porca para o suporte (tamanho externo 12,5mm e 6mm de rosca) esta é a rosca padrão dos tripés menores.
• 2 ímãs de neodímio redondos - 5 mm de diâmetro, 1,5 mm de altura
• Cola instatânea para fixar a porca e os imãs.

Ferramentas Necessárias

• Impressora 3D

Etapas

Imprimir as 3 peças

Passar o elastico

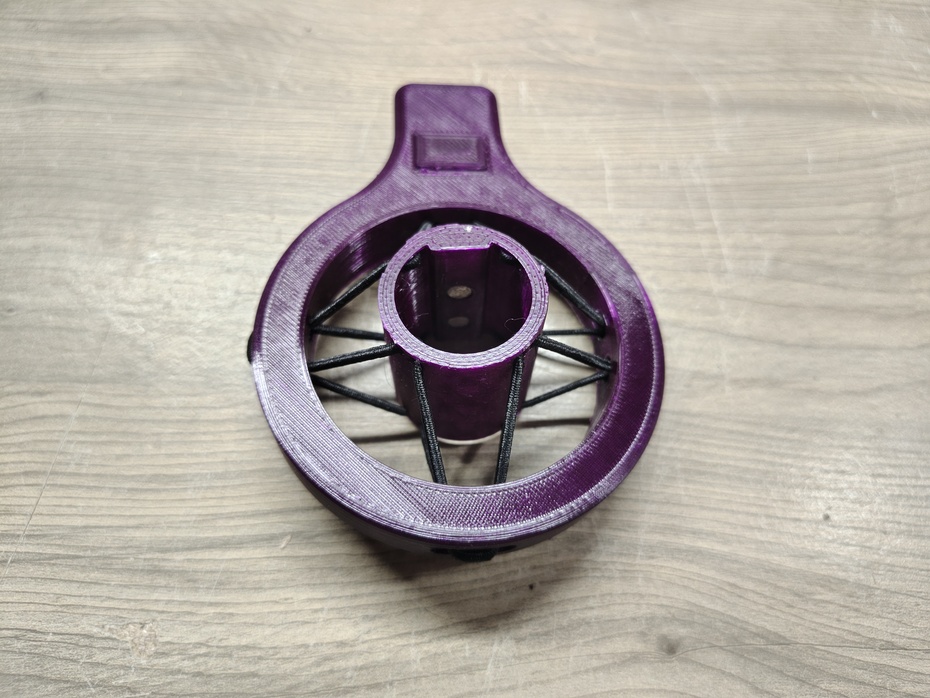

• Utlizar um unico elastico que passsará pelos buracos como mostra a imagem.




• Dar um nó nos elásticos e prender com a peça lock

Prender a porca maior por pressão e cola.

Colocar is imãs noos espacos na parte interna.

Conclusão

Este e mais simples que o maior, mas prescisa do microfone com os imãs, como feito no outro projeto que mencionei na descrição.
