Como de costume, aqui no Clube da Mecatrônica Jovem sou desafiado a desenvolver algum projeto com papelão, e baseado no tema da edição, que neste caso é Energia Alternativa, resolvi construir algo que aproveitasse a força dos ventos, como você pode ver nas próximas páginas.
Referências:
Artigo
https://newtoncbraga.com.br/?view=article&id=19947:moinho-de-vento-de-papelao-mec620&catid=282
Edição Revista Mecatrônica Jovem - Energias Alternativas
https://newtoncbraga.com.br/?view=article&id=19644:revista-mecatronica-jovem-edicao-6&catid=282
Materiais Necessários
- Papelão
- palito de dente
- palito de churrasco
- cola
- fio elétrico
- LED
Ferramentas Necessárias
- Estilete
- régua
- fita isolante
- Compasso
Etapas
Estudando a história do uso do moinho de vento
Montando o eixo do moinho de vento
-

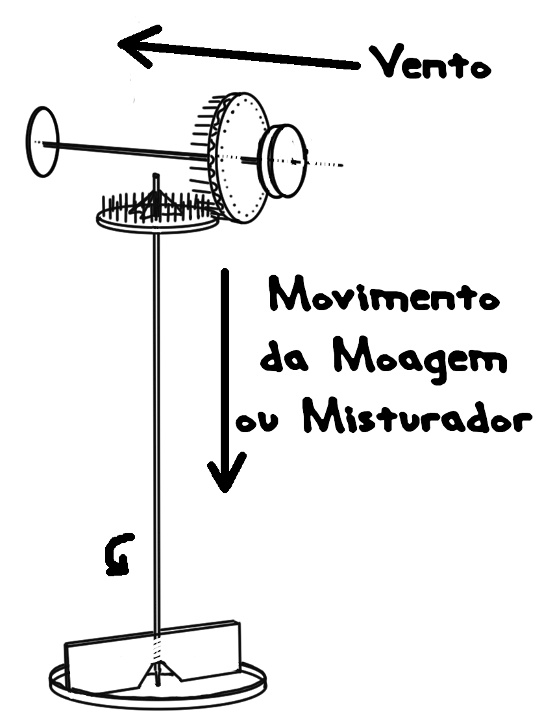

Aqui podemos ver como é feita a conversão do movimento horizontal para o vertical.
Encaixando as peças
-

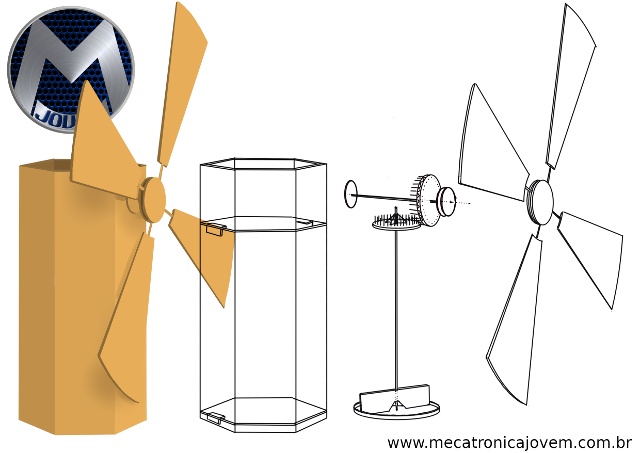

Neste momento precisamos inserir os eixos na montagem
As medidas das peças
-

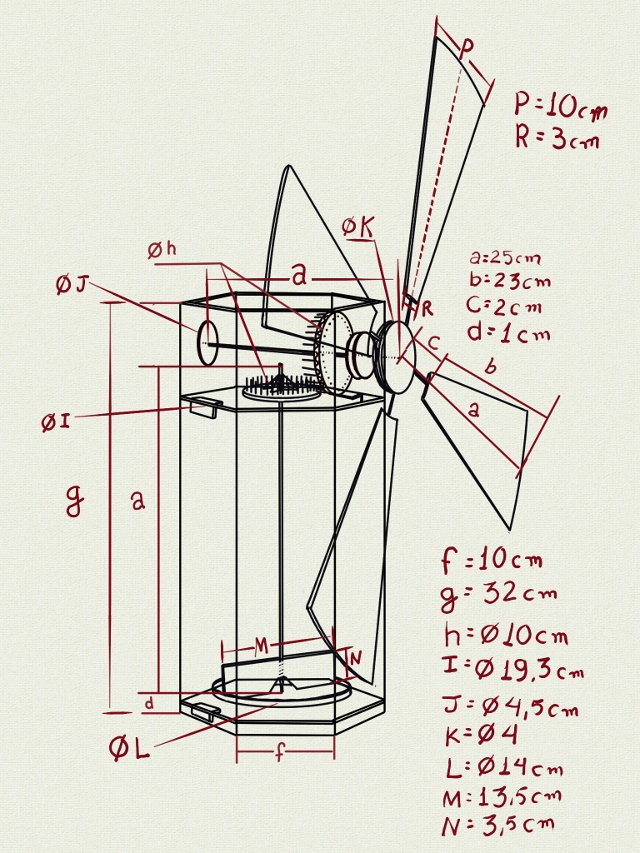

Aqui segue uma medida das peças
Exemplo da montagem
Conclusão
Este projeto é uma forma simples de apresentar a construção de um moinho de vento para apresentar em feiras de ciências,
