Sim, eu sei, não é natal... Mas é bom se preparar ein?

Arquivos do Projeto

Materiais Necessários

• LEDs(Depende de quantos você quer)
• Resístores para cada LED (Para 5V, uns 560Oms ou algo assim está ótimo)
• Alguns fios jumper
• Protoboard
• E, claro, o próprio arduíno

Ferramentas Necessárias

• Computador (só isso)

Etapas

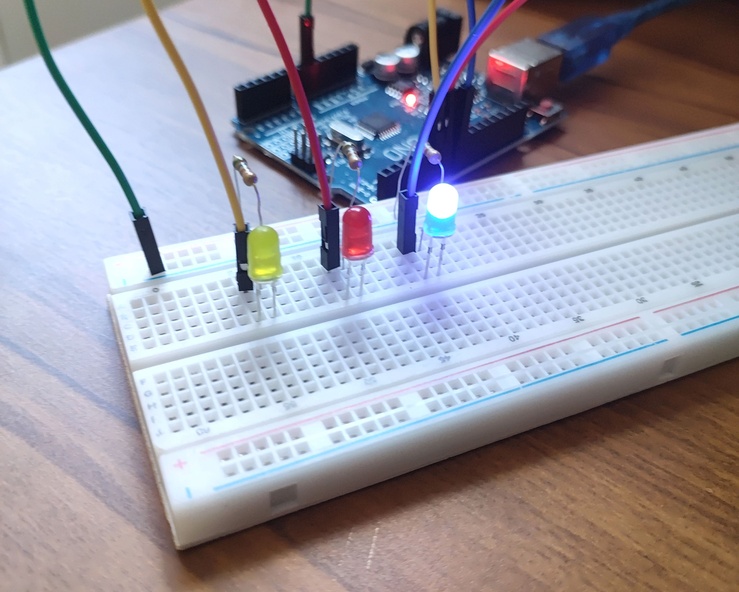

1. Conexões

• Pega um fio e puxa do GND do arduíno até a linha com um "-" na sua protoboard.

  Importante >

  Algumas protoboards grandes(tipo a de 830 furos) tem um corte no meio. Certifique-se que o LED não esteja do outro lado(ou simplesmente puxe o GND para o outro lado também).
• A cada alguns furos, coloque um circuito simples de LED com resístor: resístor conectado ao GND da protoboard e positivo direto no arduíno mesmo(Lembre-se de colocar nas portas certas - por padrão as portas são 6, 7 e 8)

3. Edição

• No início do código, depois do comentário das informações, tem algumas variáveis:
  Uma que ajusta o tamanho da lista de pinos de LEDs
  E outra para indicar quais portas são
  NOTA: Se errar em algo, dá problema
  NOTA2: Nunca use pinos 0 e 1 do seu arduíno. São de conexão com seu computador
• Temos algumas funções no meio do código:

  * vai_e_volta(): Faz um Knight Rider (vai e volta mas com LEDs).
  * impar_par(): Pisca Pisca de natal: pisca primeiro uma metade, depois a outra.

  * TODAS AS FUNÇÕES TEM DOIS ARGUMENTOS, SENDO ELES, RESPECTIVAMENTE:
  * q: Quantidade de vezes que é executado.
  * d: Delay para não ficar tão rápido

  mais no final, tem algumas funções que podem te ajudar a criar seus próprios padrões.
  Daí, é só adicionar ar fuções em loop(), fazer upload e ver o resultado

2. Arduíno e código

• O código está no todo da página ou no meu github: https://github.com/abs-js/projetosArduino/blob/main/piscapiscaled/piscapiscaled.ino

Conclusão

Agora é sua vez!
Você pode adicionar suas próprias funções, adaptar isso a uma fita de LEDs, adicionar buzzers em diferentes potências e enfim.
