Um projeto de um mini-semáforo usando arduino

Arquivos do Projeto

Materiais Necessários

• 1 Led Verde
• 1 Led Amarelo
• 1 Led Vermelho
• 3 Resistores
• 9 Fios
• 1 Arduino Uno

Ferramentas Necessárias

• Eletronico para programar o Arduino

Etapas

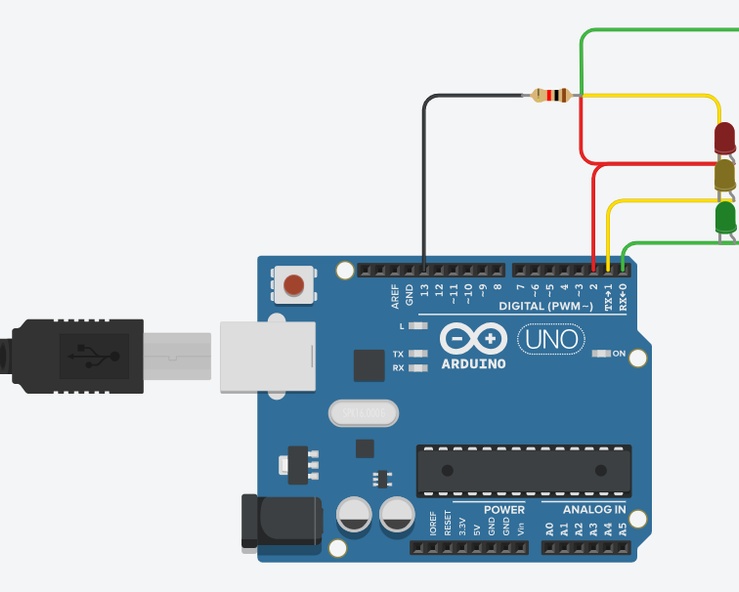

Colocando o LED

• Pegue o Arduino e os 3 leds e 3 fios e conecte o anodo do led verde na entrada 0 do arduino, conecte o anodo do led amarelo na entrada 1 do arduino e conecte o anodo do led vermelho na entrada 2 do arduino.
• Agora, conecte 3 fios na catodica de cada led e conecte na ponta de cada fio um resistor
• Com os 3 ultimos fios conecte o resistor do led verde a entrada 13, conecte o resistor do led amarelo a entrada 12 e conecte o resistor do led vermelho a entrada 11

Informando as intruções do Arduino

• Entre em seu site de programação de Arduino preferido
• Código em C++:


  //
  int X = 0;

  void setup()
  {
  pinMode(11, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(13, OUTPUT);
  pinMode(0, OUTPUT);
  pinMode(1, OUTPUT);
  pinMode(2, OUTPUT);

  X = 1;
  while (!(X == 5)) {
  digitalWrite(0, HIGH);
  delay(30000); // Wait for 30000 millisecond(s)
  digitalWrite(0, LOW);
  digitalWrite(1, HIGH);
  delay(5000); // Wait for 5000 millisecond(s)
  digitalWrite(1, LOW);
  digitalWrite(2, HIGH);
  delay(30000); // Wait for 30000 millisecond(s)
  digitalWrite(2, LOW);
  }
  }

  void loop()
  {
  digitalWrite(11, HIGH);
  digitalWrite(12, HIGH);
  digitalWrite(13, HIGH);
  delay(10); // Delay a little bit to improve simulation performance
  }

Conclusão

Pronto! agora com seu semaforo você pode fazer variações ou ate expansões com esse projeto
