Um Suporte anti-vibração para microfone (claro esta no titulo...)

Originalmente feito para o microfone HiperX SoloCast 2, porem pode ser aplicado a qualquer microfone que tenha o diametro similar, por ter um parafuso para regulagem.

Tembem vou incluir o arquivo do FreeCad para modificação caso nescessário.

Arquivos do Projeto

Materiais Necessários

• Peças impressas - 3 partes
• Eslastico Redondo (do tipo para costura) - 1 metro
• Parafusos e porcas m3 - 2 pares
• Uma porca maior para o suporte (tamanho externo 19mm e 9,5mm de rosca) esta é a rosca padrão dos stands e tripés.
• Cola instatânea para fixar a porca maior (opcional)
• Feltro adesivo para a parte que entra em contato com o microfone (opcional)

Ferramentas Necessárias

• Impressora 3d (ou peças impressas)
• Chaves allen (hexagonal)

Etapas

Imprimir as 3 peças

• Caso nescessario modificar o diametro da porca maior, no programa freecad.

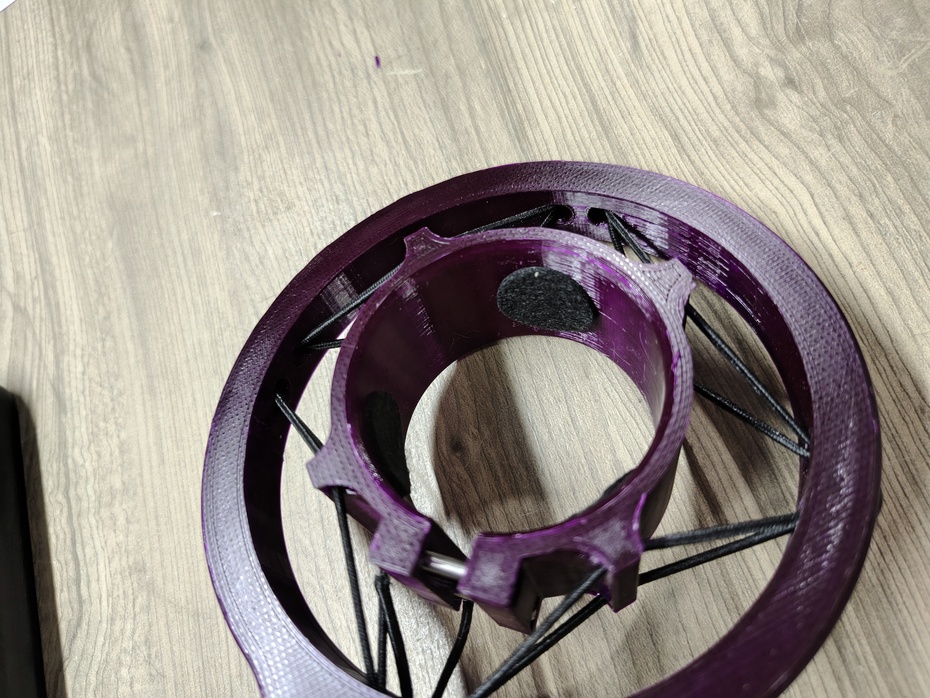

Passar o elastico

• Utlizar um unico elastico que passsará pelos buracos como mostra a imagem.




• Dar um nó nos elásticos e prender com a peça MicHolder_Spider-Lock.

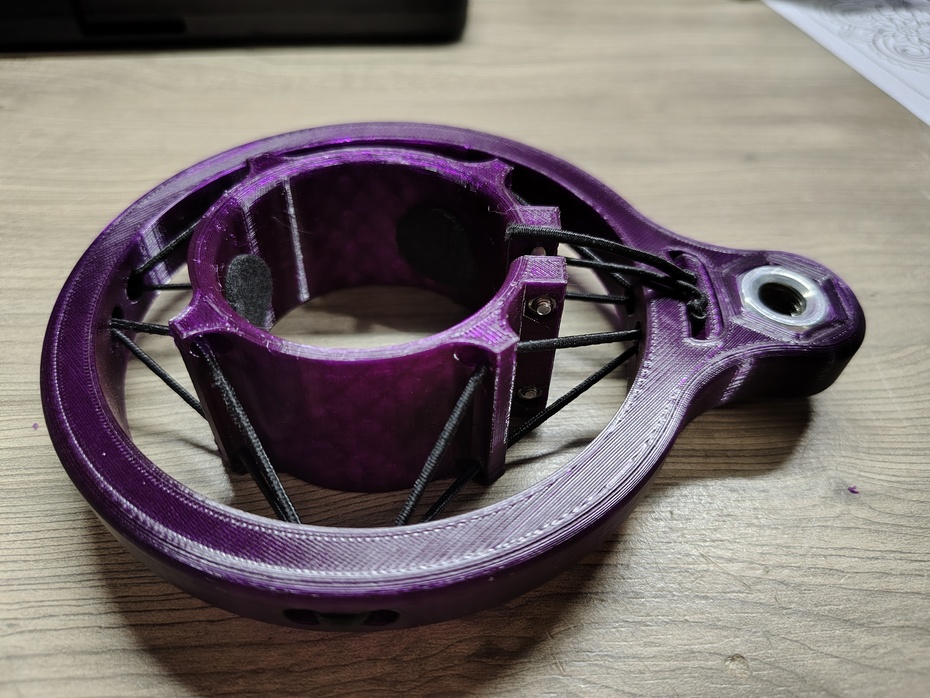

Prender a porca maior por pressão.

• opcionalmante adicionar cola instatânea para fixar.





Colocar os parafusos de regulagem.

• Adicionar os 2 parafsos e porcas de regulagem na peça central.

Adicionar feltro na parte interna da peça central (opcional)

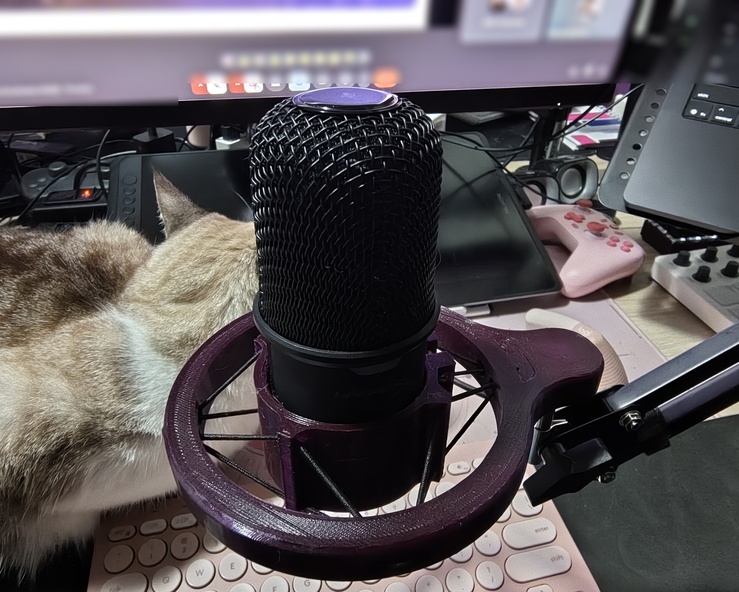

Conclusão

Parece um pouco complexo, mas a parte mais dificil e passar o elastico e deixar ele bem tensionado.
depois disso e so posicionar os parafusos e porcas e apertar ate ficar do diametro correto do microfone.
O feltro e opcional, mas eu recomendo para deixar o microfone mais isolado e nao arranhar ele.
