O Tucano Monitor Ambiental tem o objetivo de criar um robô inspirado em um tucano para controlar possíveis situações ambientais instáveis. Feito a partir de micro:bit's e materiais do dia-a-dia, o robô é um ótimo projeto para quem quer aprender eletrônica "colocando a mão na massa".

Arquivos do Projeto

Materiais Necessários

• • MDF de 6 mm
• • metade de uma garrafa de cândida/água sanitária
• • varetas de PVC
• • Papelão
• • Braçadeiras de plástico
• • Fita isolante
• • Penas pretas (design opcional)
• • Bico produzidos por impressão 3D
• • Tampa de garrafa plástica convencional
• • Tintas Guache (Preta, Branca e laranja)
• • Duas placas micro:bit V2
• • Motores DC para movimentação
• • Rodas acopladas aos motores
• • Pilhas e suportes para pilhas
• • Jumpers/fios de conexão
• • Protoboard de 400 pontos
• • Ponte H

Ferramentas Necessárias

• • Estilete
• • Tesouras
• • Pistola de cola quente
• • Impressora 3D
• • Corte a Laser

Etapas

Construção do corpo

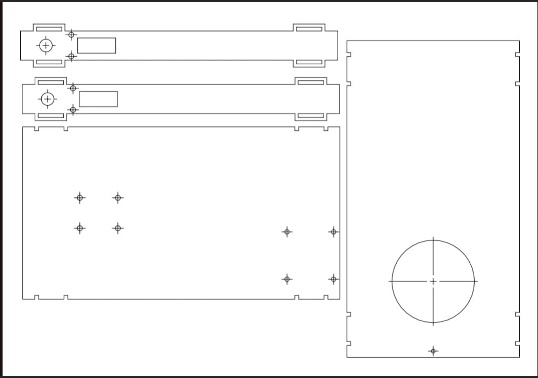

• Corte e preparação da base em MDF 6mm
  150 mm de comprimento
  30mm de largura

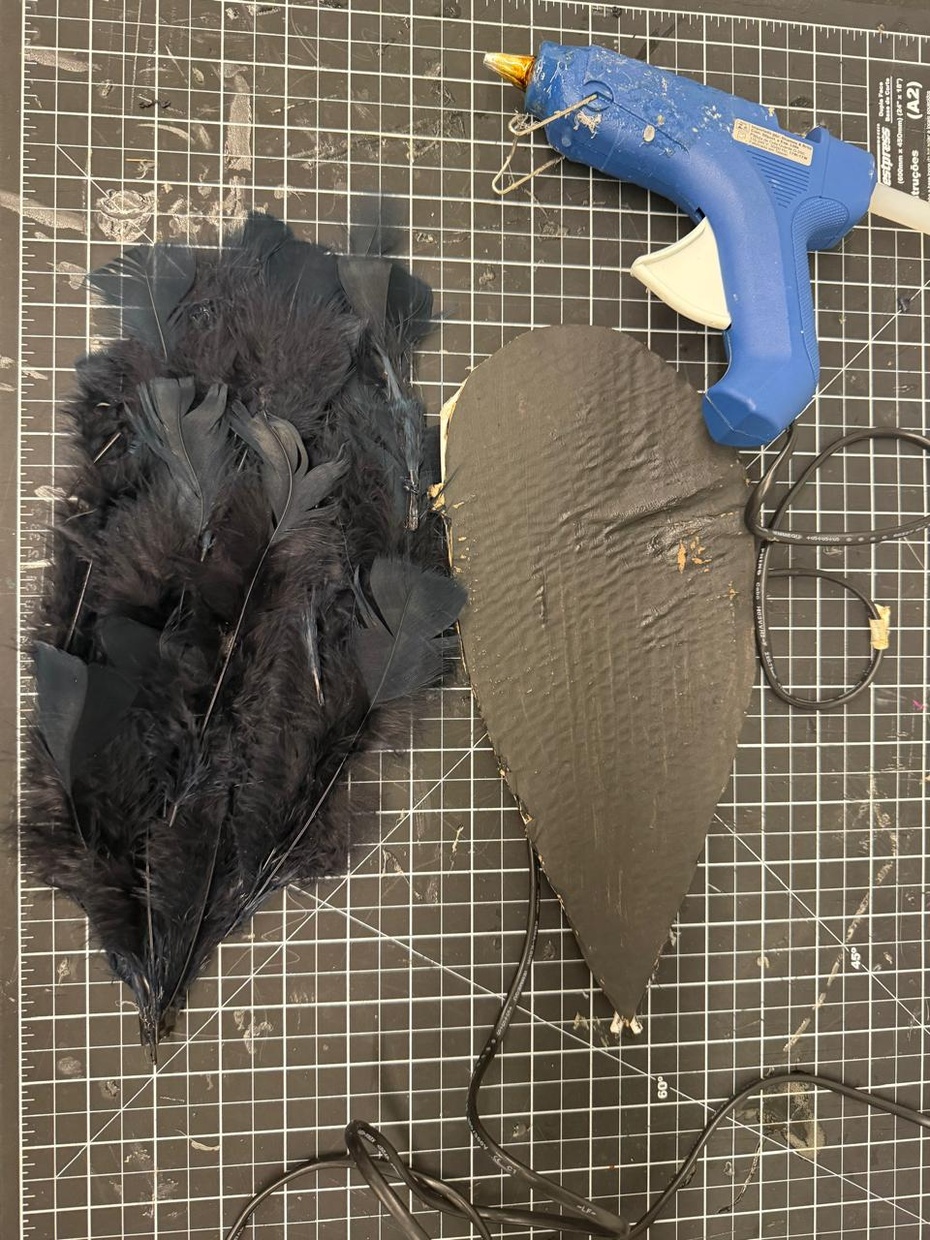

• Construção das asas
  - Vareta de PVC
  - Papelão
  - Tinta guache preta
  - Cola Quente

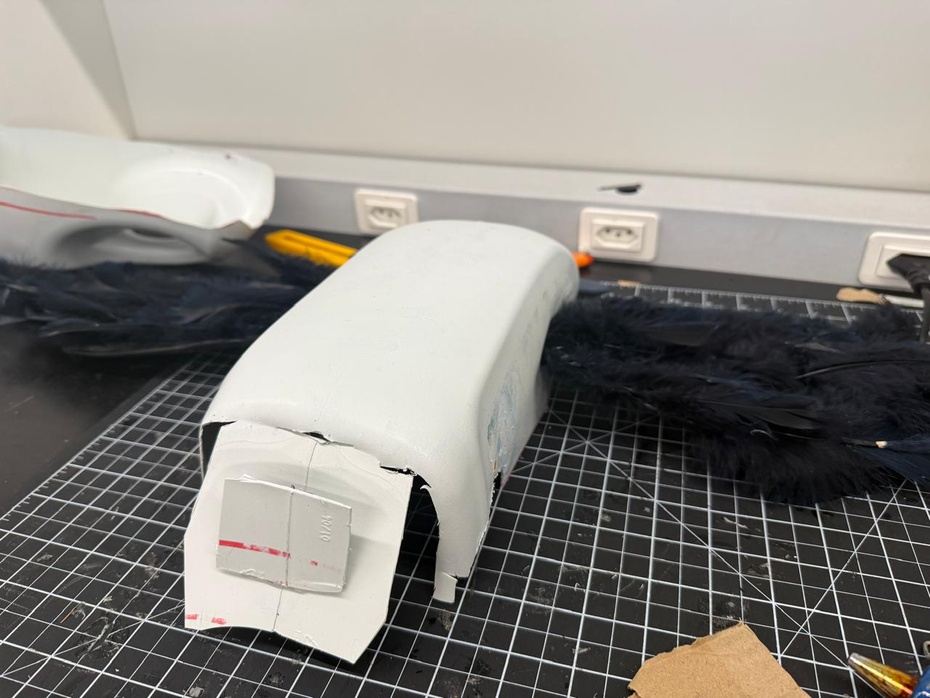

• Construção do corpo
  - Garrafa de cândida cortada ao meio
  - Parte inferior cortada para a cauda

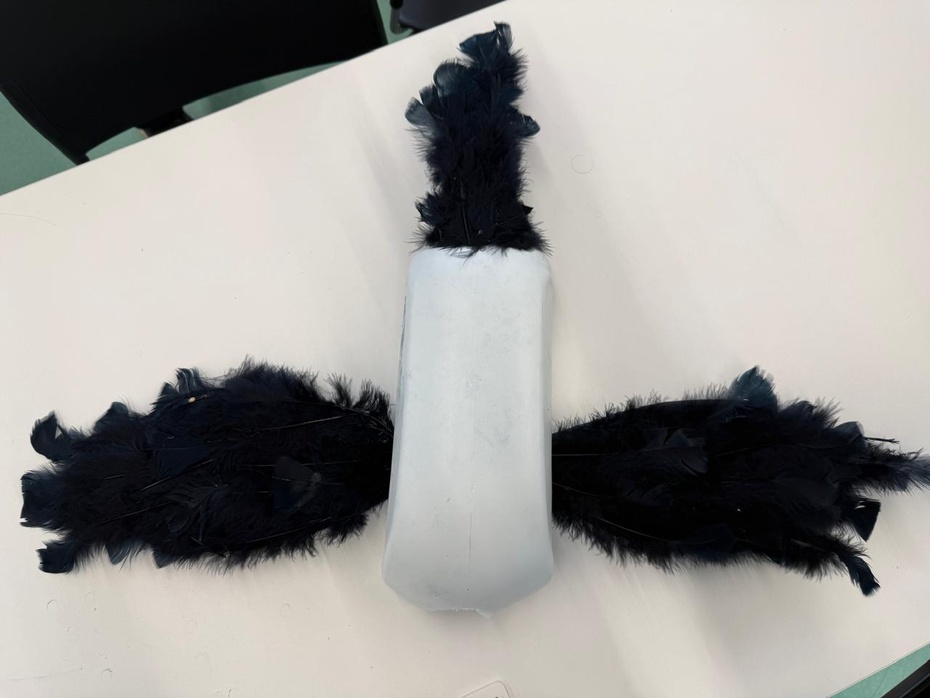

• Fixação das asas e aplicação das penas
  - Fita Isolante para unir as asas
  - Estilete para cortas a entrada das asas

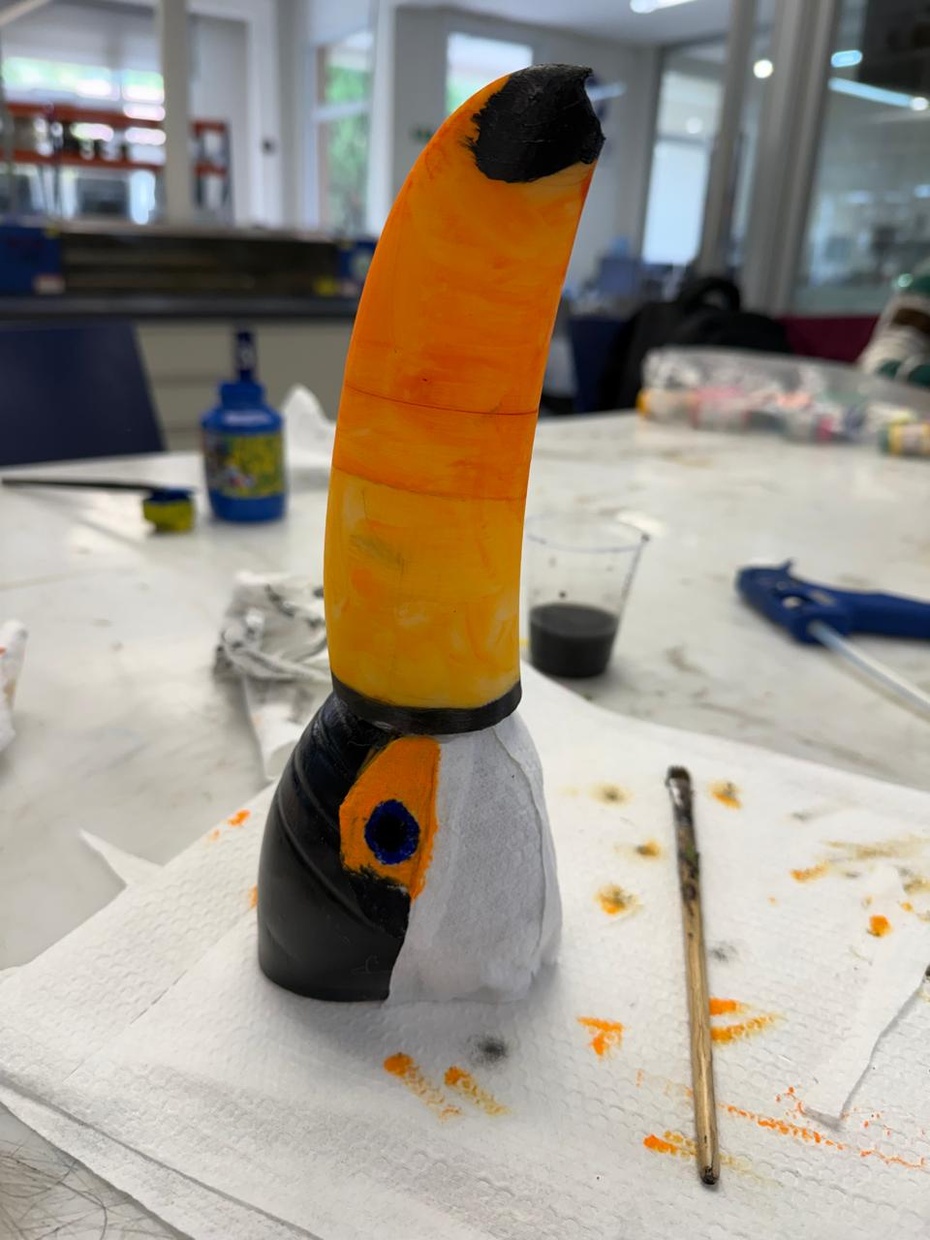

• Produção e encaixe da cabeça e do bico
  - Topo de uma garrafa PET
  - Impressão 3d do bico
  - Tinta Guache (Preta, laranja e branca)
  - cola quente (para unir bico e cabeça)

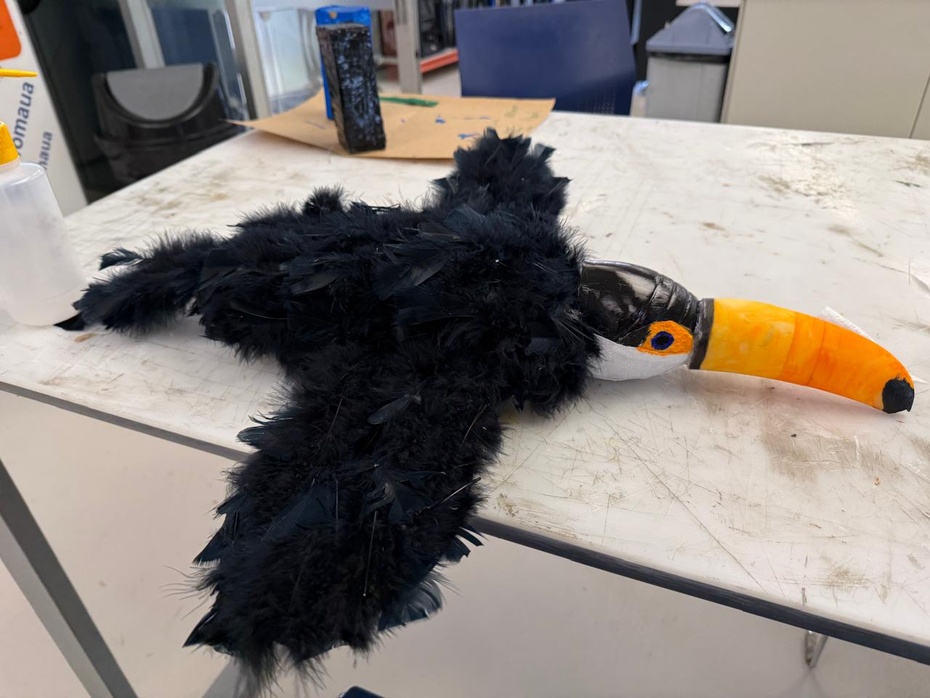

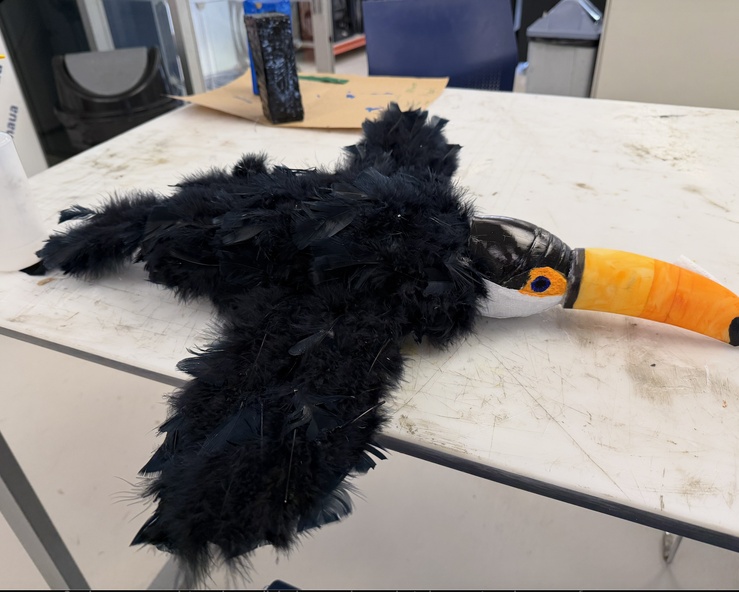

• Finalização do corpo
  -Penas (coladas com cola quente)
  - Cabeça (colada com cola quente)
  - Asas (fixadas no corte da garrafa)




• Programação

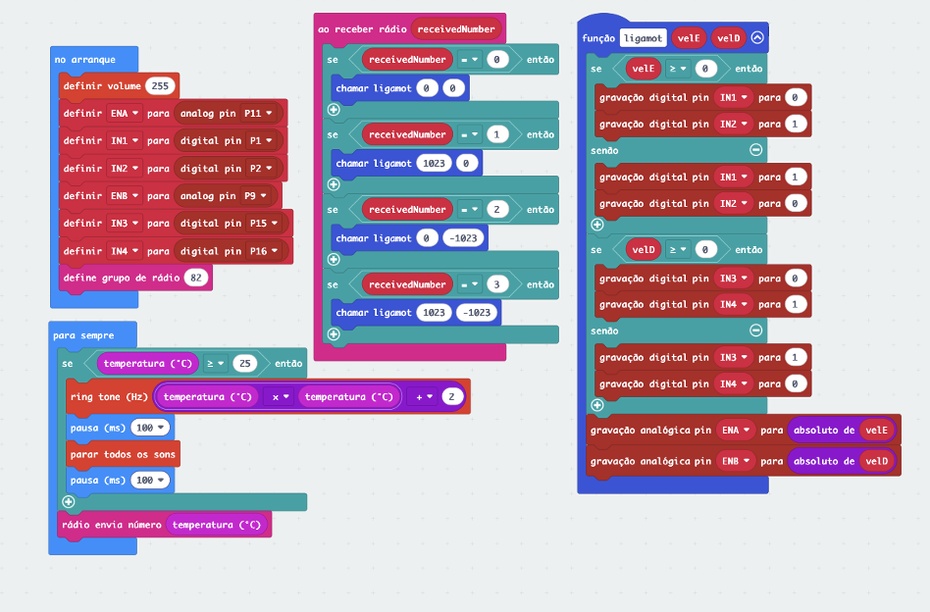

• Comunicação por rádio (Site: MakeCode.Microbit)
  - Microbit

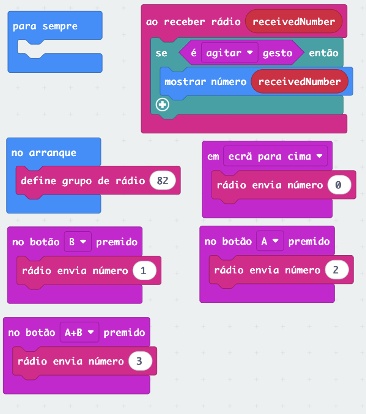

• Controle remoto
  - Microbit

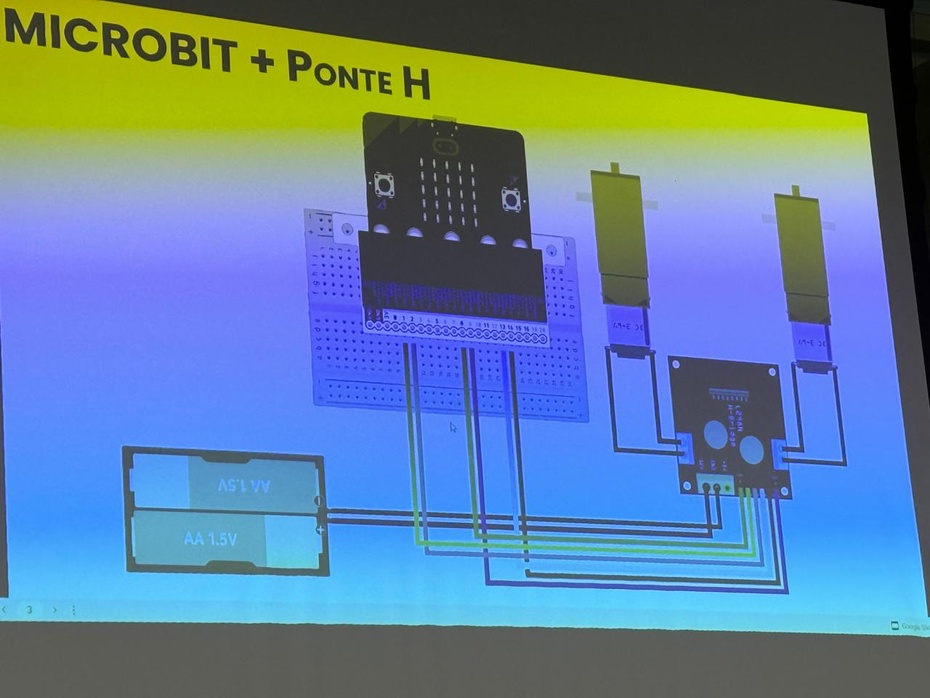

• Montagem e teste da parte eletrônica
  - Jumpers
  - Ponte H
  - Motores
  - Rodas
  - Protoboard 400 pontos
  - Pilhas e suportes





Conclusão

O Tucano Monitor Ambiental mostra como a robótica educacional pode ser usada para unir programação, eletrônica, reaproveitamento de materiais e conscientização ambiental. Sugerimos fortemente a leitura do PDF anexado ao projeto pois ele contem uma explicação detalhada de todo o processo de construção do robô. Este projeto é um meio muito divertido para quem deseja iniciar a aprender a utilizar funções do micro:bit junto com a criatividade.
